Тема 3.2.Спутниковая геодезическая аппаратура «Землемер л1».
§2 Общие сведения о спутниковой геодезической аппаратуре "Землемер л1"
Спутниковая геодезическая аппаратура "Землемер Л1" (далее по тексту - аппаратура "Землемер Л1") предназначена для быстрого и эффективного сбора данных от спутников системы GPS с последующей обработкой полученных данных применительно к геодезии.
Аппаратура "Землемер Л1" состоит из двух полукомплектов, каждый из которых состоит из GPS антенны АТ-11, GPS датчика SR-61, GPS контроллера CR-33 (или CR-44) и связанных с ними вспомогательных средств. Обработка данных полученных с помощью аппаратуры "Землемер Л1" должна производиться пакетом программ BL-L1, используемых при постобработке. Программное обеспечение постобработки описано в отдельном руководстве, прилагаемом к соответствующему пакету.
Интервалы наблюдения для базовых линий.
Интервалы наблюдений не поддаются точному определению. Они зависят от длины базовой линии, количества спутников, геометрии спутников (GDOP) , состояния ионосферы, ожидаемой точности и т.д. Приведенные ниже значения следует рассматривать лишь как ориентировочные .
Статический режим: В типичном случае от 15 до 30 мин на удалениях до 5 км;
от 20 до 60 минут на удалениях от 5 до 10 км;
от 1 до 2 часов на удалениях от 10 до 20 км;
более 2 часов на удалениях более 20 км
Режимреоккупации: В типичном случае два занятия точки в течение периода от 10 до 15 минут для базовых линий до 10 км
Режим съемки с остановкой:
В типичном случае 2 эпохи на точку
Кинематический режим:
Одна эпоха Дифференциальный режим измерения (при наличии как минимум четырех спутников, GDOP<=8, в хороших условиях)
Статический режим: В типичном случае от 0.5 до 3 мин
Кинематический режим: Одна эпоха
Датчик.
Датчик представляет собой прочный водонепроницаемый GPS приемник . Он весит 1.0 кг и может работать в температурном диапазоне от -20°С до +50°С при 100% влажности. Во время работы для питания требуется 12-вольтовое напряжение постоянного тока.
Потребляемая мощность датчика вместе с антенной - 3,5 Вт. Датчик может отслеживать одновременно до 6 спутников на частоте L1. Отслеживание сигналов от спутников на частоте L1 осуществляется на основе восстановления фазы несущих колебаний через С/А-код.
Антенна

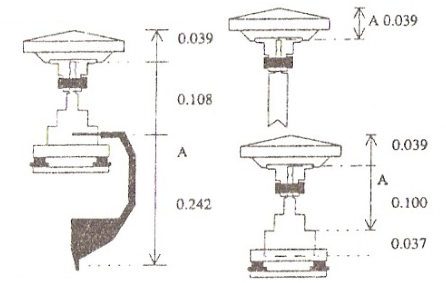

GPS датчик SR-61 используется в сочетании с антенной AT-11. GPS антенна AT-11представляет собой микрополосковую антенну L1-диапазона со встроенной экранной плоскостью. Масса антенны вместе с адаптером составляет 0,6 кг. Антенна может эксплуатироваться в температурном Диапазоне от - 40° C до +75° C при 100% влажности.
