Дренаж: область применения, виды и конструкции.
Способ осушения территории и систему подземных водотоков, с помощью которых понижается уровень грунтовых вод, называют дренажем. Его устанавливают в избыточно увлажненных местностях, при устройстве полов подвала и прокладки коммуникаций ниже уровня грунтовых вод, в суглинистых и глинистых грунтах, а при необходимости – под спортивными площадками.
Наиболее распространены системы: кольцевой дренаж и систематические горизонтальный и вертикальный.
В зависимости от расположения дренажа по отношению к водоупору он может быть:

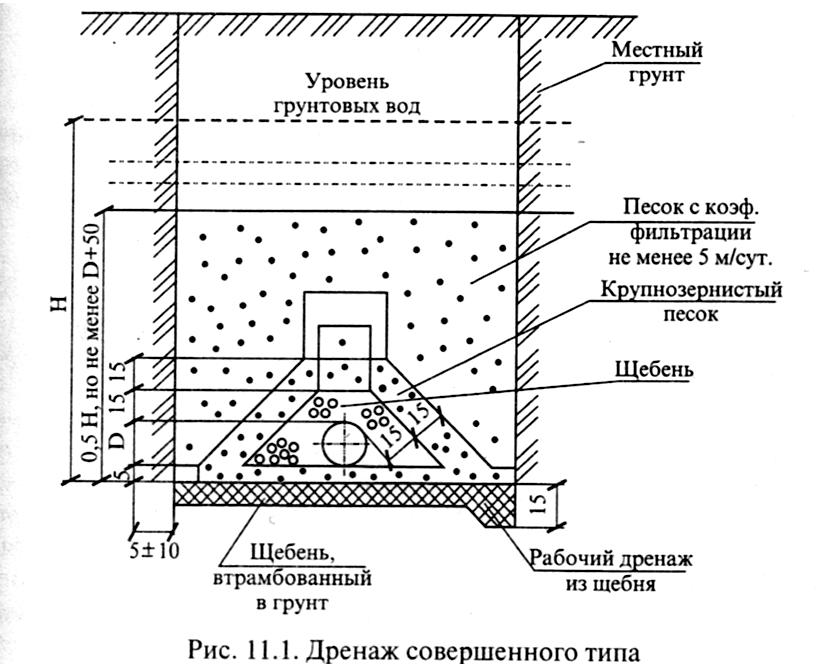

Совершенного типа – устанавливается на водоупоре, вода поступает с боков и сверху:

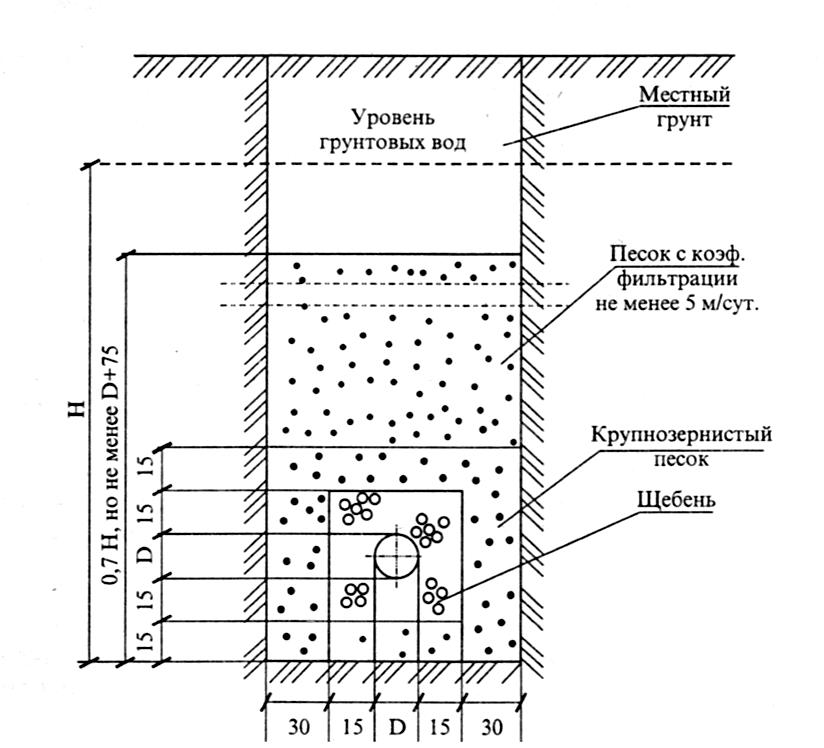

Несовершенного типа – устанавливается выше водоупора, вода поступает со всех сторон:
В состав схемы дренажей входят системы дренажей, обеспечивающие общее понижение уровня подземных вод на территории квартала и местные дренажи для защиты от подтопления подземными водами отдельных сооружений.
К дренажам, обеспечивающим общее понижение уровня грунтовых вод, относятся головной или береговой и систематический дренажи.
К местным дренажам относятся также дренажи, предназначенные для защиты отдельных сооружений:
Дренаж подземных каналов;
Дренаж приямков;
Дорожный дренаж;
Дренаж засыпаемых речек, ручьев, логов и оврагов;
Откосный и застенный дренажи;
Дренаж подземных частей существующих зданий.

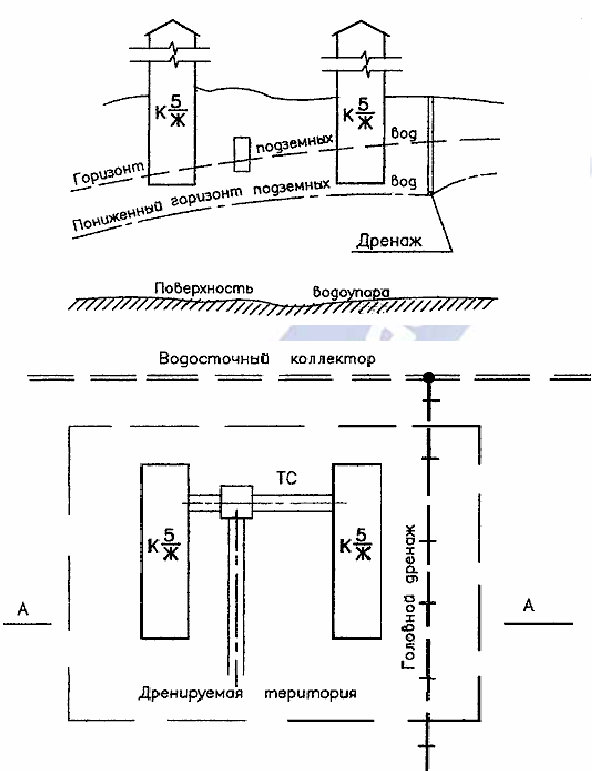

Для осушения территорий, подтопляемых потоком подземных вод с областью питания, расположенной вне этой территории, следует устраивать головной дренаж.
Головной дренаж, как правило, должен пересекать поток подземных вод по всей его ширине.
Ели длина головного дренажа меньше ширины подземного потока, следует устраивать дополнительные дрены по боковым границам дренируемой территории
Ели головной дренаж закладывают в толще сравнительно слабопроницаемых грунтов, подстилаемых хорошо водопроницаемыми грунтами, следует устраивать хорошо водопроницаемый дренаж, состоящий из горизонтальной дрены и вертикальных самоизливающихся колодцев.

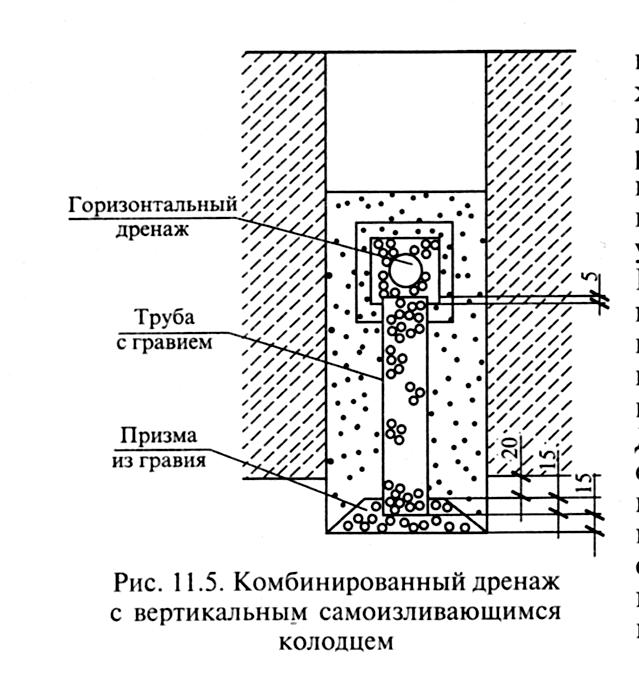

Комбинированный дренаж с вертикальным самоизливающимся колодцем.
Вертикальные колодцы должны сообщаться своим основанием с водопроницаемыми грунтами водоносного пласта, а верхней частью с внутренним слоем обсыпки горизонтальной дрены.

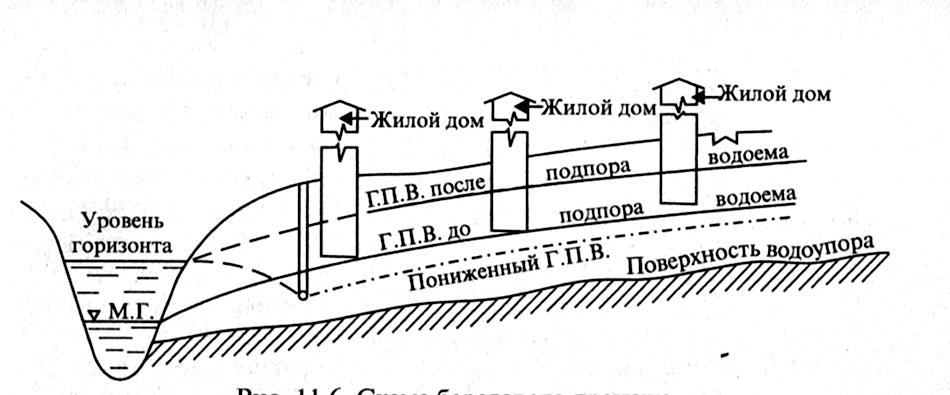

Береговой дренаж – следует устраивать для осушения прибрежных территорий, подтопляемых в связи с подпором горизонта воды в реках и водохранилищах.
Его прокладывают параллельно берегу водоема и закладывают ниже уровня горизонта на величину, определяемую расчетом.
В необходимых случаях головной и береговой дренажи могут применяться в сочетании с другими системами дренажа.

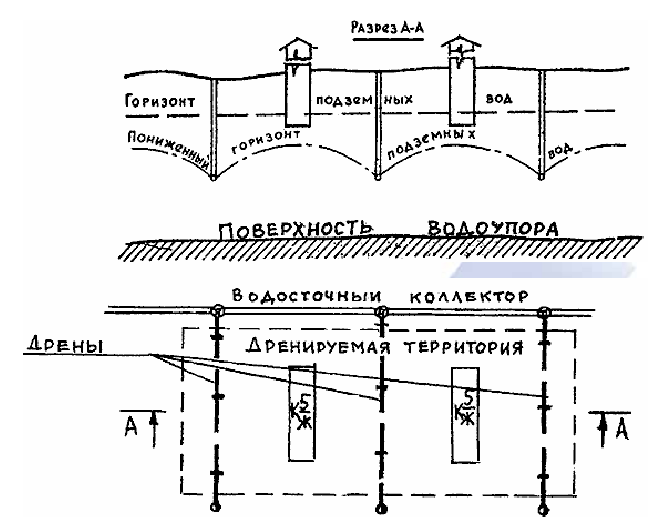

Систематический дренаж – следует устраивать на территориях, где грунтовые воды не имеют ясновыраженного направления потока, а водоносный пласт сложен песчаными грунтами или имеет слоистое строение с незамкнутыми песчаными прослойками.

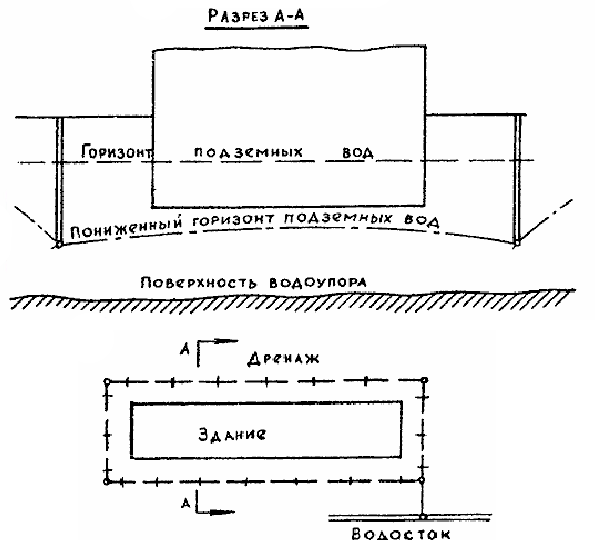

Кольцевые дренажи – следует устраивать для защиты от подтопления грунтовыми водами подвальных помещений и подполий отдельно стоящих зданий или группы зданий при заложении их в водоносных песчаных грунтах.
Их прокладывают также для защиты особо заглубленных подвалов при недостаточной глубине понижения уровня грунтовых вод общей системой дренажа территории.
Пристенные дренажи – следует устраивать для защиты от гунтовых вод подвальных помещений и подполий зданий, закладываемых в глинистых и суглинистых грунтах. Пристенный дренаж прокладывают по контуру здания с наружной стороны
Пластовые дренажи – следует устраивать для защиты от подтопления грунтовыми водами подвальных помещений и подполий зданий, устраиваемых в сложных гидрологических условиях.
Пластовые дренажи устраивают в сочетании с трубчатыми дренажами (кольцевыми и пристенными). Для сопряжения пластового дренажа с наружным трубчатым дренажом через фундаменты здания прокладывают трубы.
Пластовый дренаж устраивается в виде слоя песка, отсыпаемого по дну котлована под здание или траншеи для канала. Для особо ответственных сооружений – двухслойный (нижний слой - песок, верхний – гравий или щебень), однослойный – при малой ширины сооружения или ограниченном притоке воды. Если однослойный – слой песка прорезается призмами из гравия или щебня с шагом 6-12 м, высотой не менее 20 см. Общая толщина пластового дренажа: для зданий ≥30 см, для каналов ≥15 см. Необходимо защищать от засорения. Должен выходить за пределы наружных стен зданий.
Линейные сопутствующие дренажи – для защиты от подтопления грунтовыми водами каналов теплосети и коллекторов подземных сооружений при прокладке их в водоносных грунтах. Закладывается на 0,3 – 0,7 м ниже подошвы основания канала. Следует прокладывать с одной стороны канала на расстоянии 0,7 – 1,0 м от наружной грани. Расстояние 0,7 необходимо для размещения смотровых колодцев.
Дренаж приямков и заглубленных частей подвальных помещений устраивают в зависимости от местных гидрологических условий и принятых конструкций зданий.
