Устройство земляного полотна.
Земляное полотно, являющееся основанием верхнего строения автомобильных и железных дорог, состоит из насыпей и выемок.
Крутизну откосов принимают в зависимости от рода грунта и высоты насыпи. Для несвязных грунтов при высоте насыпи до 6 метров и выше должны иметь откосы ломанного профиля более пологие в нижней части.
Земляное полотно – устраиваемый из грунтов один из основных элементов дорожной конструкции, предназначенный для обеспечения плавности трассы, обеспечения несущей способности (стабильности, прочности) и непереувлажнения, снегонезаносимости.
Выбирается руководящая отметка – максимальная, выбранная для данного участка по трем критериям:
условие снегонезаносимости (для 1-го типа местности)
превышение дорожной одежды над уровнем кратковременно стоящих вод (для 2-го типа местности)
превышение дорожной одежды над уровнем грунтовых вод (для 3-го типа местности)
Вся страна делится на 5 дорожно-климатических зон по условиям увлажнения грунтов:
Зона вечной мерзлоты
Зона избыточного увлажнения
Зона переменного увлажнения
Зона недостаточного влажнения
Засушливая зона.
В пределах каждой зоны можно выделить три типа местности:
1) сухие места – хорошо обеспечен сток
2) влажные места
3) сырые места.

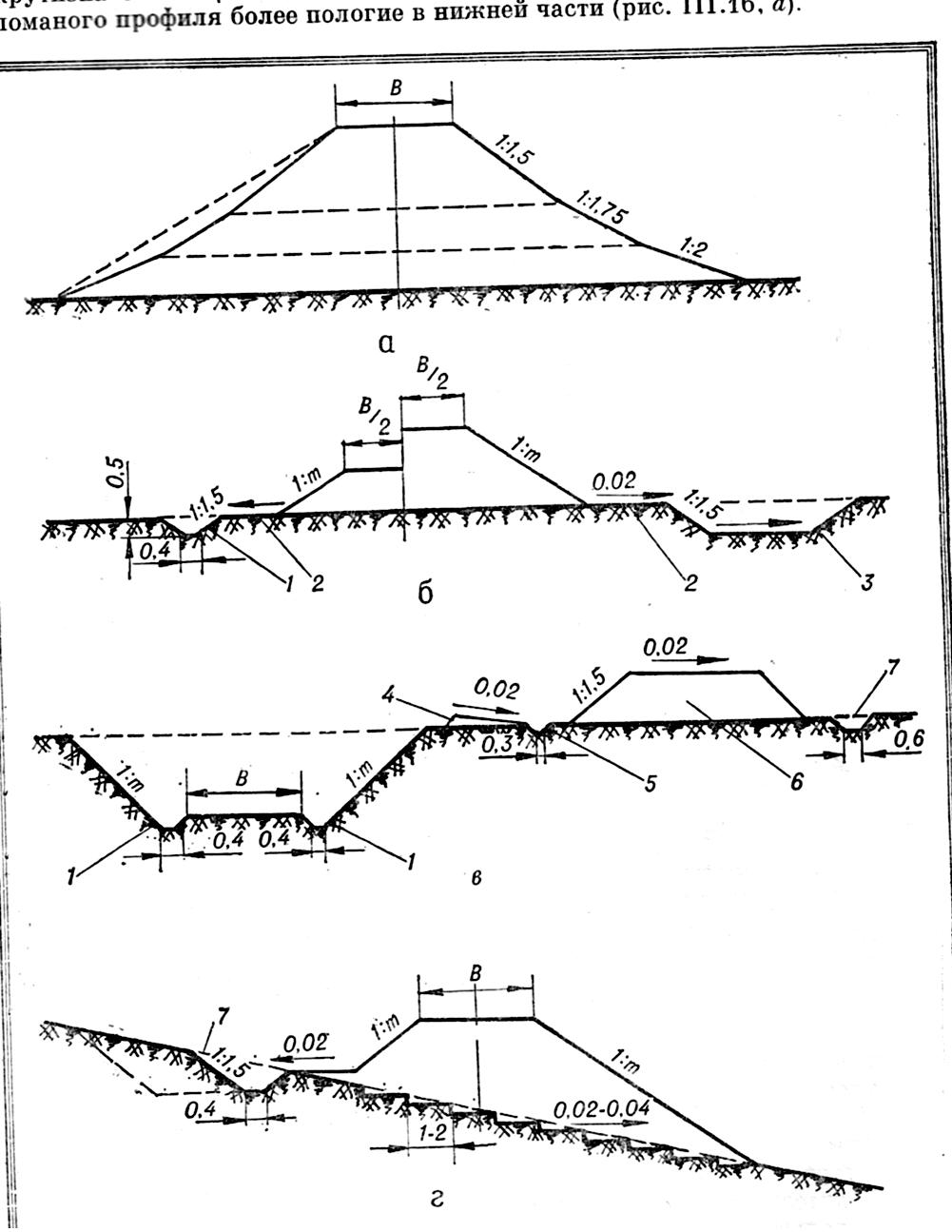

а
– насыпь ломаного профиля
б
– насыпи без резервов и с резервами. 1
– кювет 2
– берма 3
– резерв
в
– выемка с кавальером. 1
– кювет 4
- банкет 5
– забанкетная канава 6
- кавальер 7
– нагорная канава
г
– насыпь на косогоре с уступами в
основании. 7
– нагорная канава
При спокойном рельефе местности земляное полотно в насыпях отсыпают из грунтов, вынутых из кюветов высотой 0,25 – 0,4 м поперечным перемещением грунта. В случае недостатка грунта устраиваю резервы, глубину которых назначают в зависимости от потребности в грунте для насыпи и обеспечения достаточного уклона для стока воды (в равнинной местности глубина резерва не должна превышать 1 м). в пересеченной местности для насыпи используют грунт выемок, который перемещают в продольном направлении.
По сравнению с насыпями выемки имеют более крутые откосы – в обычных грунтах 1:1,25 – 1:1,5. в глубоких выемках, прорезающих неоднородные грунты, устраивают ломаные откосы.
Если по каким-либо причинам грунт нерационально использовать для насыпи или имеется его избыток, тогда его укладывают в кавальеры, устраиваемые на расстоянии не менее 3 – 5 м от бровки выемки.
При возведении земляного полотна на косогорах, имеющих крутизну склона 1:5 и более под будущей насыпью предварительно отрывают ступени с уклоном для отвода воды. Для поддержания откосов насыпей и выемок в слабых грунтах устраивают подпорные стенки.
Грунты, применяемые для устройства земляного полотна должны обеспечивать его прочность и устойчивость.
Процесс устройства земляного полотна состоит из подготовительных и основных работ. К подготовительным относится очистка дорожной полосы от леса, кустарника, валунов, а также разбивка земляного полотна , проводимая в соответствии с проектом. К основным – разработка и перемещение грунта в продольном или поперечном направлении; разравнивание и придание отсыпаемым массам грунта формы близкой к проектной; уплотнение грунта; окончательная отделка земляного полотна, крепление откосов насыпей и выемок.
