Методика розрахунку

Висота піднімання гака (рис. 4.1, табл. 4.1):

, м,

де: h₁ - задана висота рівня монтажу; h₂ - висота піднімання вантажу, над рівнем монтажу (із умов техніки безпеки h₂=2,5...3,0); h₃ - висота виробу; h₄ - довжина строп.

За знайденою висотою піднімання гака Н і масою вантажу, який піднімається, користуючись табл. 4.2, вибрати кран.

Обчислити тривалість робочого циклу крана.

При роботі без суміщення операцій робочий цикл крана дорівнює сумі часу всіх операцій: , с.

Таблиця 4.2

Технічні характеристики баштових пересувних кранів

Показник	КБ-160	КБ-308	КБ-403	КБ-503А	КБ-405
Вантажність, т	5…8	3,2…8	4,5…8	7,5…10	4,8…8
Виліт, м	13…25	4,5…25	5,5…30	7,5…35	16…30
Виліт при максимальній вантажності, м	13	4,5	5,6	7,5	11
Максимальний вантажний момент, кНм	1600	1000	1125	2800	1350
Висота піднімання, м	41…55	32,5…42	41…57,5	53…67,5	54…70
Швидкість 110-2 м/с:
піднімання та опускання	33; 66	30; 60	37	50	37
посадка	6,7	8; 4	8	5	8
пересування крана	32,8	30	33	20	33
пересування вантажного візка	-	27; 13,3	25	11,5; 46	-
Частота обертання, хв.-1	0,6	0,6	0,6	0,6	0,6
Маса крана, т:
загальна	79,5	84	80,5	145	107,2
конструктивна	49,5	38	50,5	90	51,2

Для збільшення продуктивності крана деякі операції можна суміщати (наприклад, піднімання і переміщення вантажу, переміщення крана і спускання гака). У цьому випадку, розраховуючи тривалість робочого циклу, беруть час більш тривалої операції із тих, які суміщуються:

, с.

Тривалість робочого циклу складається із часу: на t₁ - стропування елемента; t₂ - піднімання елемента до потрібного рівня; t₃ - поворот стріли крана; t₄ - переміщення крана рейками; t₅ - опускання вантажу до рівня монтажу; t₆ - утримання елемента, який монтується, на час його встановлення і закріплення; t₇ - розстропування встановлених елементів; t₈ - піднімання гака з вантажопіднімальним пристроєм над рівнем монтажу; t₉ - повернення стрілки у вихідне положення; t₁₀ - зворотне переміщення крана; t₁₁ - опускання гака з вантажозахоплюючим пристроєм.

Т

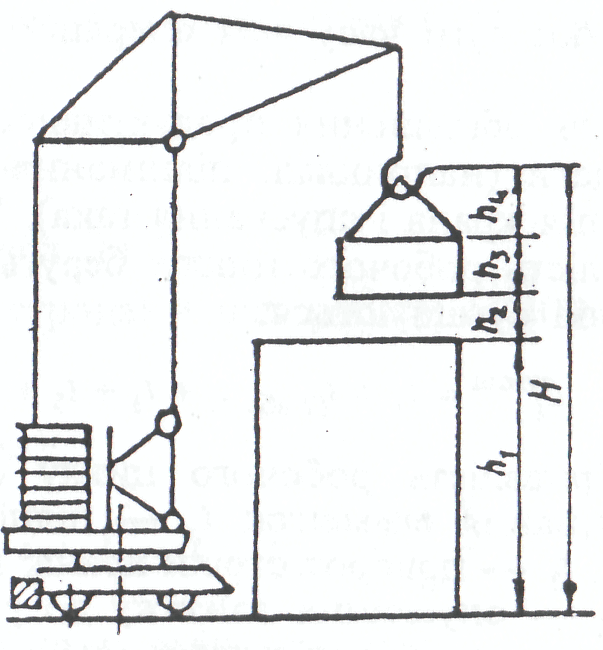

Рис 4.1 Розрахункова схема баштового крана

ривалість ручних операцій t₅, t₆, t₇ потрібно брати згідно з даними табл. 4.1, а тривалість решти операцій розраховувати наближено при сталості швидкостей робочих рухів крана, не враховуючи періодів розгону і гальмування.

Тривалість піднімання вантажу

, с,

де _під - швидкість піднімання, м/с (див. табл. 4.2).

Час повороту стріли крана , с,

де:  - робочий кут повороту крана, град (див. табл. 4.1); n₁ - частота обертання, хв.^-1 (див. табл. 4.2).

Тривалість пересування крана рейками

, с,

де: L_пер - довжина шляху пересування крана (див. табл. 4.1), м; _пер - швидкість пересування крана (див. табл. 4.2).

Час, який витрачається на опускання вантажу до рівня монтажу

, с,

де _оп - швидкість опускання (див. табл. 4.2).

Тривалість піднімання гака зі стропами над рівнем монтажу

, с.

Тривалість інших операцій: t₈= t₉; t₁₀= t₄; .

Визначити продуктивність крана за зміну, т/зміну:

- при суміщеному циклі

, т/зм.;

- при несуміщеному циклі

, т/зм,

де: Т=8 год. - тривалість зміни; Q - вантажність вибраного крана; k_в=0,8 - коефіцієнт використання крана за вантажністю; k_ч - коефіцієнт використання крана протягом зміни k_ч=(6,82...0,88); n_сум, n - кількість робочих циклів крана на годину

; ,

де: t_ц.сум - час суміщення робочого циклу, с; t_ц - час робочого циклу, с, без суміщення операцій.

4.5. Ефективність суміщення операцій під час роботи крана характеризується підвищенням його продуктивності:

.
