Проектное решение демонстрационного зала

Зал (Медиапространство).

В здании Медиатеки запроектированно медиапространство для поиска информации, просмотра кинофильмов прослушивания музыкальных файлов в сети интернет. Габаритные размеры зала –18 м х 31 м, площадь зала – 551м². Зал предусматривается на 70 чел. Высота зала –6 м.

Зал по назначению проектируется как медиапространство. Пропорции, необходимые для естественной акустики зала:

1<L/B<2, 1<B/H<2

L/B = 6.75/14 =0,48 ; B/H = 14/4 = 3.5

Lдоп=24м.

По габаритам зал не подходит для естественной акустике– пропорции не соблюдаются. Длина слишком велика.

Поэтому в проектируемом зале предусмотрены экраны по бокам зала, которые уменьшат длину зала, а так же искусственное озвучивание.

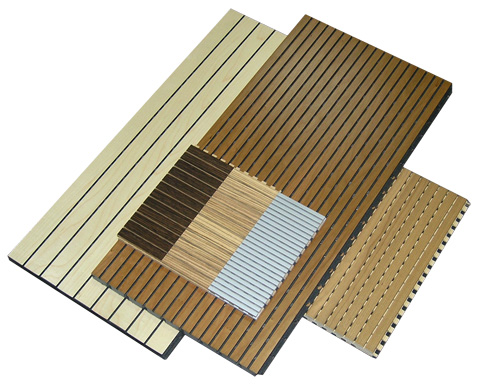

Рис 3.4.8 Акустические панели Decor Acoustic

Пример отражателей звука в зале

Окна. В актовом зале окна с большой плоскостью остекления, закрепленных непосредственно к рамам. По этой причине вся оконная конструкция резонирует, в результате чего появляется дребезг. Выход из ситуации - установка на окна штор (с ручным или механическим зашторивателем) из светонепроницаемой плотной материи для звукопоглощения, чтобы

обеспечить необходимое затемнение зала в том случае, когда возникнет необходимость просмотра фильма в зале.

Для повышения эффективности звукопоглощения можно использовать новые

звукопоглощающие панели (Ecophon), размером не менее 1 метра на две стены, размещенные на высоте примерно 0,5 -1,5 метра от пола. Это доступное решение, поскольку освещение и проводка в зале устанавливается на высоте 3-4 метров. Отдельно нужно сказать о том, что сцена представляет собой деревянную полую конструкцию высотой 0,5 метра, что является прекрасным резонатором, особенно в низком и среднем диапазоне частот. Варианты улучшения акустики в этом случае могут быть такими: заполнение пространства под сценой звукопоглощающим материалом и обивка сцены звукопоглощающим материалом. Использование занавеса и драпировки позволяет решить сразу несколько задач в плане улучшения визуального восприятия сценического пространства и акустики сцены.

В отделке потолка зала используются криволинейные поверхности, что благотворно влияет на акустические свойства зала, способствуя эффективному рассеиванию отраженного звука.

Отделочные материалы применённые в демонстрационном зале

Decor Acoustic

Область применения

Панели Decor Acoustic предназначены для акустической отделки поверхностей стен и потолка в помещениях, к которым предъявляются высокие эстетические требования, например, в музыкальных и концертных залах, домашних кинотеатрах, музыкальных студиях, комнатах переговоров, конференц-залах, школах, клубах, ресторанах, бассейнах, спортивных сооружениях и т.п. В зависимости от способа монтажа, типа перфорации и параметров звукопоглощающего среднего слоя акустические характеристики панельной системы Decor Acoustic могут изменяться в достаточно широких пределах. Таким образом, можно «настраивать» акустику помещения, приближая её к требуемым значениям.
