Для стены из закаленного стекла ;
Для стены из ноздреватого бетона
В расчетах необходимо запроектировать ограждение так, чтобы выполнялось условие RΣ пр ≥ Rq min, следовательно, RΣ пр 2,2 м2 оС/Вт.
Определение rσ пр для сплошного фасадного остекления из «закаленного стекла»
теплопроводимости
материала
(Вт/м2
оС)
R
Σ
пр
≥
Rq
min
RΣ
пр
= 2,2 (м2
оС/Вт)
Д Для стеклопакета
,
где
толщина ограждения (м),
-
коэффицит
R Σпр = 2 (м2 оС/Вт)
R Σпр = 2 (м2 оС/Вт) ˂ Rq min R0= 2,2(м2 оС/Вт)
Определение толщины утеплителя для стены из слоя ноздреватого бетона
,
где
- толщина ограждения (м),
- коэффицит теплопроводимости материала (Вт/м2 оС)
R Σ пр ≥ Rq min RΣ пр = 2,2 (м2 оС/Вт)
Для ноздриватого бетона . с = 400 (кг/м3)
А= 0.11(Вт/м2 оС) = 0,3 (м)
(м2
оС/Вт)
RΣ пр = RВ + RК + RН= 0,114 + 2.7 + 0,043 = 2.8 (м2 оС/Вт)
RΣ пр = 2,8 (м2 оС/Вт) Rq min = 2,2 (м2 оС/Вт)
Вывод: Т.к. выполняется требование RΣ пр ≥ Rq min, данная конструкция может быть использована в качестве ограждающей стены без утеплителя в г. Одессе и Одесской области .
3.3. Разработка архитектурных решений проектируемого здания с учетом светотехнических требований .
Наружных ограждающих конструкций принято сплошное фасадное остекление из «закаленное стекло».
Закаленное стекло – это стекло, которое подвергают специальной термической или химической обработке для создания заданного распределения напряжений по объему стекла. Благодаря закалке:
-повышается прочность на изгиб и удар в 5-7 раз;
-увеличивается термостойкость и стойкость к перепадам температур в 2,5-3 раза;
-повышается устойчивость к вибрационным нагрузкам;
-при разрушении стекло распадается на мелкие безопасные осколки с притуплёнными краями, которые не могут травмировать человека.
Если обычное стекло разрушается при температуре 30-40 градусов, то закаленное выдерживает температурную нагрузку до 180 градусов. Это особенно важно при использовании в наружном остеклении.
Закаленное стекло сохраняет оптические свойства обычного стекла и имеет высокий коэффициент пропускания света. (А=550НМ), до 80%. Отражение в ИК-области (А=10НМ), до 80%. Высокие шумоизолирующие свойства достигаются благодаря увеличению толщины стекол (6-8 мм).
Разбитое закаленное стекло распадается на множество мелких безопасных осколков. При контрольном разрушении острым молоточком массой 75 граммов закаленные стекла должны иметь не менее 40 осколков в квадрате размерами 50х50 мм или 160 осколков в квадрате 100х100 мм.
Основные преимущества закаленного стекла:
-высокая термоустойчивость, которая позволяет применять его для фасадного остекления
-не разрушается от случайных ударов;
-при разрушении рассыпается на безопасные, мелкие осколки, которые не травмируют окружающих.
-Высокая прочность при изгибе( до 250 МПа). В 5 раз больше обычного стекла
-высокая прочность на удар. Закаленное стекло толщиной 4 мм выдерживает испытание "мягким телом" (мешок со свинцовой дробью массой 45 кг) с высоты падения 1200 мм. В 5-6 раз больше обычного стекла.

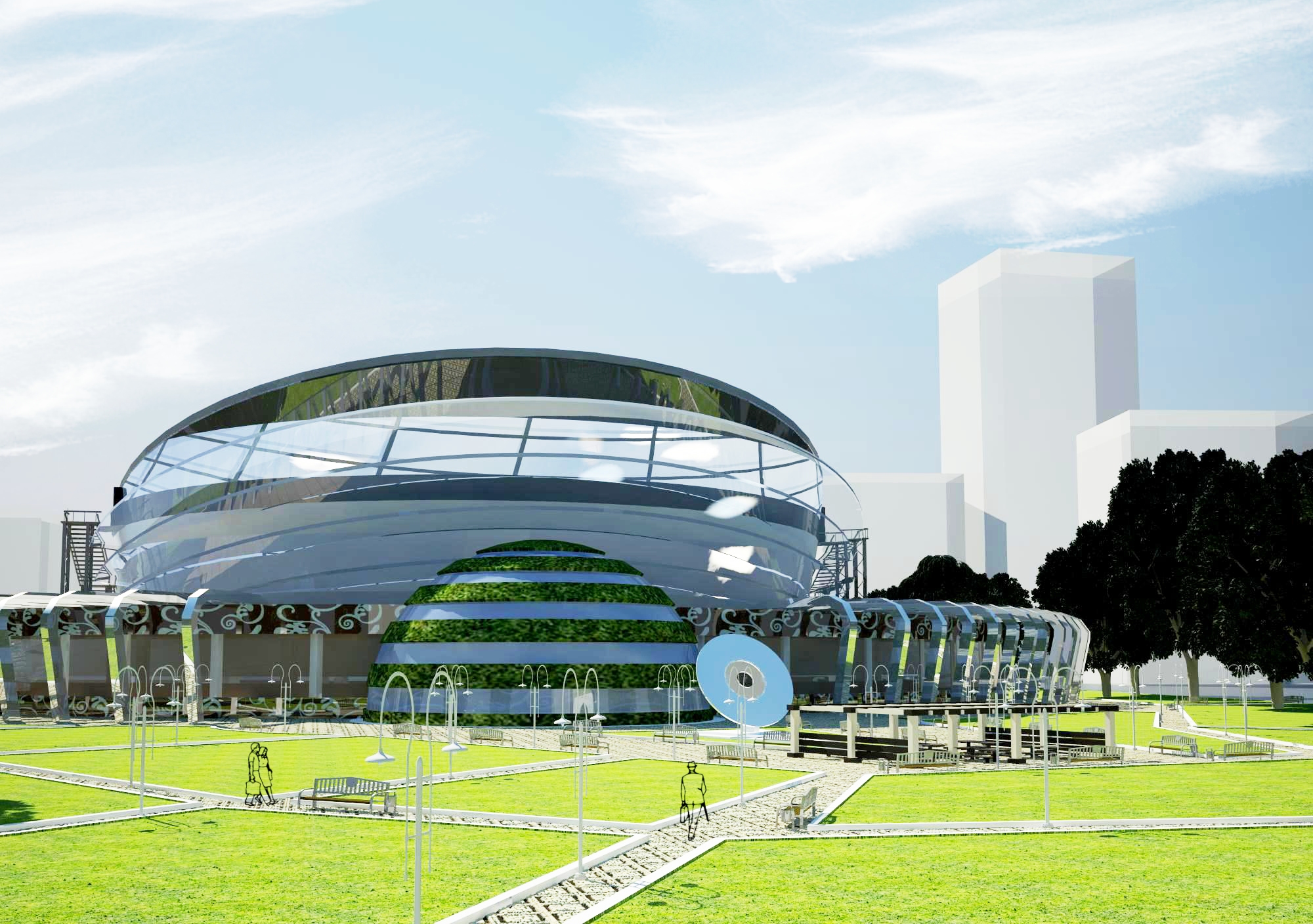

Вид медиатеки с северо-восточной стороны
Принятые меры по утеплению и солнцезащите.
- Для уменьшения теплопотерь используются специальное фасадное остекление «закаленное стекло» .
- Главный вход в дом моды оборудован теплообдувом, все входы в здания снабжены тамбурами, которые уменьшает теплопотери.
Искусственным микроклиматом не обеспечиваются склады и подсобные помещения.
- Внутри зданий предусмотрено сезонное отопление, приточно-вытяжная вентиляция, центральное пылеудаление.
-Здание медиатеки состоит из сплошного остекления. Вследствие этого предусмотрены солнцезащиты – жалюзи, так же улучшают пластическое решение фасада зданий, а также повышают их выразительность.

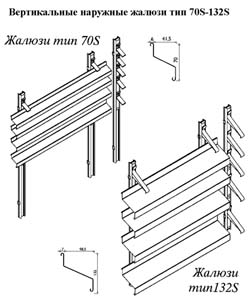

Система солнцезащитных наружных жалюзи создана для защиты здания и его обитателей от прямых солнечных лучей. Рассеивая солнечный свет, наружные жалюзи препятствуют проникновению тепла через окна, создают более равномерное освещение внутренних помещений и даже сокращают текущие расходы на содержание системы кондиционирования воздуха.
