3.2. Разработка архитектурных решений проектируемого здания с учетом теплотехнических требований.

Наружные стены здания выполнены из двухкамерного вакуумного стеклопакета с откаченным воздухом и обработкой двух поверхностей.

R_{q min}=2,2м² К/Вт

Определяем R_{Σ пр} = R_В + R_К + R_Н (м²  ^оС/Вт)

R_В =0,114(м²  ^оС/Вт)- сопротивление теплопередаче внутренней поверхности ограждения

R_н= 0,042(м²  ^оС/Вт)-сопротивление теплопередаче наружной поверхности ограждения

R_{Σ пр.}  R_{q min}

R_{Σ пр.}  2,2;

- товщина конструкции

=0,51- кирпичная кладка

=0,3- битон

 - коєфициент теплопроводности материала

R_К= R_{Σ пр} - R_В - R_{Н =} 2,2-0114-0,042=2,04



Вывод: т.к выполняется требовани R_{q min}  R_{Σ пр} данный стеклопакет может служить наружной ограждающей конструкцией в городе Одесса . Самый эффективный оказался вакуумный пакет, с тепловой изоляцией и специальным покрытием двух поверхностей.

3.3. Разработка архитектурных решений проектируемого здания с учетом светотехнических требований .

Остекление.

Наружные ограждения выполнены из стеклопакетов «тепловое зеркало».

Тепловое зеркало - это двухкамерный стеклопакет, в межстекольном пространстве которого вместо стекла размещается специальная лолимерная мембрана с теплоотражающим покрытием. Такое сочетание двухкамерности и теплоотражающего покрытия позволяет добиваться очень высоких результатов по теплозащите стеклопакетов, хотя вес и внешний вид таких стеклопакетов ничем не отличается от обычных однокамерных.

По данным официальных исследований, стеклопакет «тепловое зеркало» толщиной Зсм соответствует теплозащите кирпичной кладки в 2 кирпича или

керамзитобетонной стены толщиной 0,35 м. В случае применения в стеклопакете

двух мембран и при заполнении его аргоном теплозащиту стеклопакета можно

довести до 1,5 (м² С°)/Вт и выше.

Стеклопакет «тепловое зеркало» имеет еще целый ряд преимуществ. Мембрана внутри стеклопакета улучшает звукоизоляционные качества изделия. На внутренней поверхности стеклопакета не образуется конденсат. Очень высокой теплозащитой «тепловое зеркало» обладает при установке его под углом, что особенно важно для мансардных окон.

Специальный двухкомпонентный полиуретан - для наружной герметации,

используемый только для производства стеклопакетов с «тепловым зеркалом»,

позволяет повысить в 2-3 раза долговечность и полностью исключает

возможность разгерметизации даже в условиях эксплуатации в наклонных конструкциях.

Применение в стеклопакете специальных мембран позволяет при высокой

прозрачности избежать перегрева в летнее время - по сути можно говорить о прозрачной солнцезащите. А применение некоторых мембран, позволяет создать эффект «полупроводника» - стеклопакет становится прозрачным со стороны помещения и зеркальным снаружи.

Стеклопакеты «тепловое зеркало» могут применяться в любых светопрозрачных конструкциях - деревянных, пластмассовых, алюминиевых и деревоалюминиевых. При этом, резкое повышение теплозащитных свойств достигается без изменения конструкции окна и применения дополнительной фурнитуры. Это важно при строительстве больших остеклённых пространств - стеклянных фасадов, зимних садов, оранжерей, атриумов и других архитектурных элементов, характеризующих современное строительство.

При использовании поляризованных стекол с переменным светопропусканием обеспечивается необходимая светозащита. Поляризированные зеркальные стекла с переменным светопропусканием позволяет в пасмурные дни использовать естественное освещение, а в солнечные – защищает помещения от чрезмерной циркуляции.

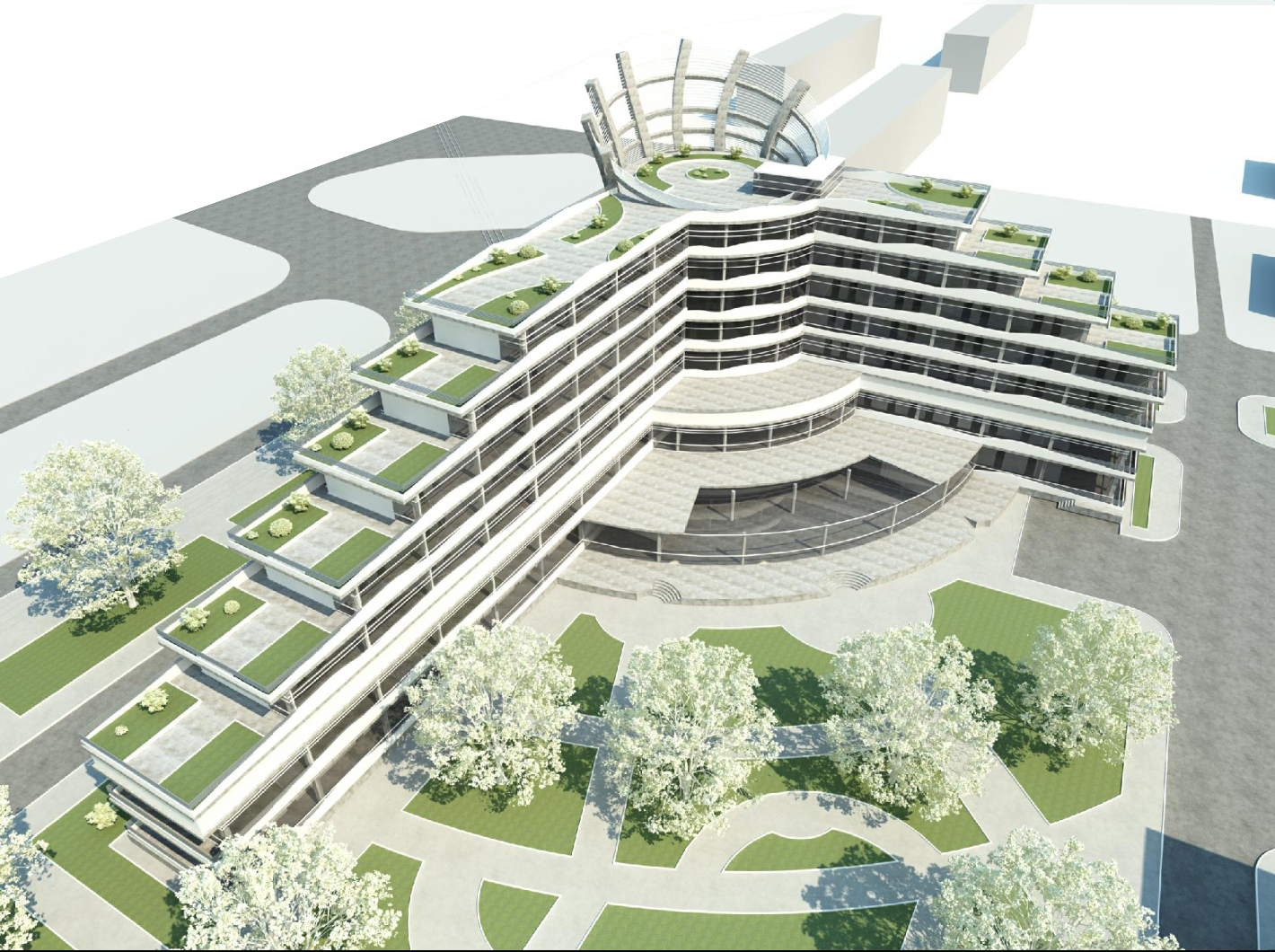

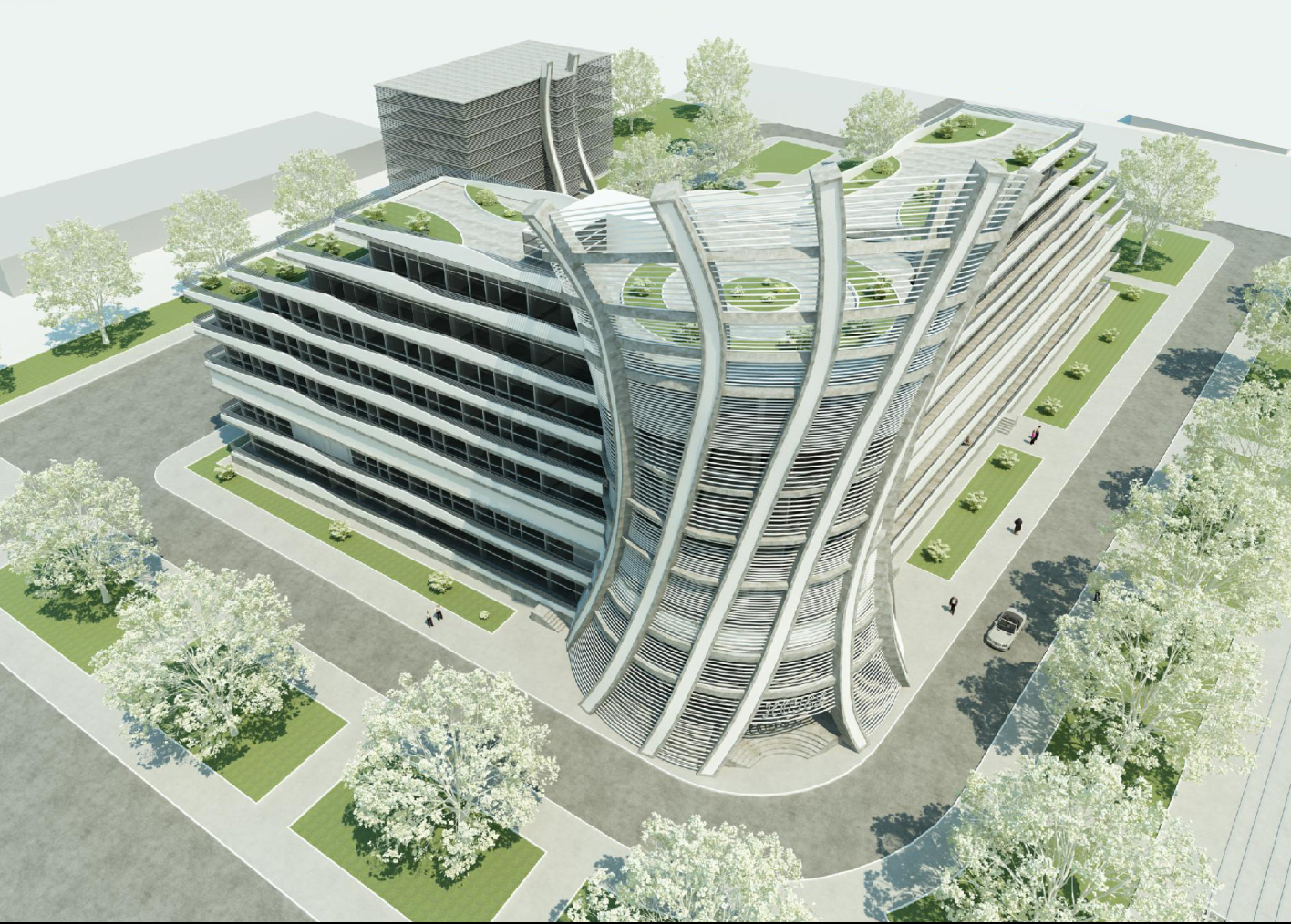

Рис.3.2.2 « Севера- восточный и юго-западный фасады».
