15.Эксковаторы многоковшовые траншейные цепные. Маркировка. Производительность.

Многоковшовый экскаватор - землеройная машина непрерывного действия для копания и перемещения грунта. Рабочим органом являются непрерывно движущиеся ковши, закреплённые на бесконечной цепи, ленте или роторе. Усилие копания создаётся за счёт перемещения ковшей относительно корпуса машины. По сравнению с одноковшовыми экскаваторами характеризуются большей производительностью, но менее универсальны. Применяются для выполнения больших объёмов земляных работ в дорожном, мелиоративном и гидротехническом строительстве, для разработки траншей при прокладке трубопроводов и кабельных линий, в военном деле для рытья окопов, для добычи полезных ископаемых, при проведении дноуглубительных работ на водоёмах.

Многоковшовые цепные экскаваторы изготовляются двух видов: с продольным копанием — траншейные и с поперечным копанием — для работы в карьерах.

Траншейный экскаватор (рис. 179) состоит из основной рамы, силового оборудования, трансмиссии, ходового оборудования, рабочего оборудования и транспортера. На нижней раме 19 смонтированы двигатель 1, коробка передач 2, механизм подъема ковшовой рамы, транспортер 18. Верхняя рама имеет изогнутые направляющие 9, на верхние полки которых опираются ролики 11, поддерживающие ковшовую раму 16.

Подъем и опускание ковшовой рамы 16 осуществляется лебедкой 5: с полиспастом 4, неподвижные блоки 3 которого расположены на верхней раме. Ковшовая цепь 15 получает движение при помощи цепной передачи 8 от вала 6 к звездочке 7 поперечного вала в верхней части ковшовой рамы.

Для уменьшения прогиба цепей 15 с ковшами 12, на экскаваторе на раме 16 предусмотрены поддерживающие катки 14.

Для производства работ ковшовую раму опускают на грунт. При движении ковшовой цепи ковши зубьями 13 разрабатывают грунт и поднимают его в бункер'/^. При проходе ковшовых цепей вокруг звездочек верхнего поперечного вала происходит перегрузка грунта на ленточный транспортер. При необходимости выполнения траншей трапециевидного сечения (с откосами) применяют траншейные многоковшовые экскаваторы с откосниками (уширителями).

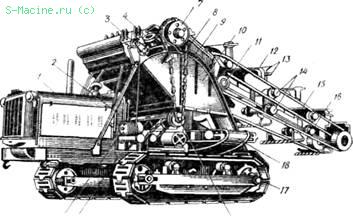

Рис. 179. Многоковшовый цепной траншейный экскаватор

15.Экскаваторы многоковшовые траншейные цепные. Классификация. Маркировка. Области применения. Производительность.

Цепные траншейные роторные экскаваторы отрывают траншеи с ровными стенками и дном. Перед укладкой трубопроводов или кабелей обычно не требуется дополнительных планировочных работ. Отвалы грунта располагаются вблизи бровки траншеи, что упрощает её обратную засыпку. Экскаваторы выпускают на базе колёсных или гусеничных тракторов. Рабочее оборудование – скребковое, управление гидравлическое, регулирование рабочих скоростей бесступенчатое.

Классификация

По характеру вращения и типу рабочего органа

1. продольного копания (плоскости перемещения рабочего органа и движения ковшей или скребков совпадают), основное исполнение – траншейное и разновидности с дополнительным оборудованием для укладки дрен и прокладки каналов (двухроторные, плужно-роторные, шнекороторные)

2. поперечного копания (плоскость движения ковшей перпендикулярна плоскости движения рабочего органа), два основных исполнения – карьерное и мелиоративное.

По типу привода

1.механический

2.электрический

3.комбинированным ( получили наиболее широкое распространение)

По типу ходового устройства

1.на гусеничном ходу ( более распространены из-за лучшей проходимости)

2.на пневматическом ходу

По способу соединения рабочего оборудования с тягочём

1.навесные (рабочий орган без задней дополнительной опоры)

2.полуприцепные (рабочий орган опирается спереди на тягач, а сзади – на дополнительную тележку)

3.прицепные

Маркировка

Для экскаваторов непрерывного действия принята буквенно-цифровая индексация

Экскаваторы траншейные (ЭТР ): первые две –глубина копания (дм), третья номер модели;

экскаваторы роторные стреловые: первые три цифры – вместимость ковша(л), четвертая номер модели;

экскаватор поперечного копания: первые две цифры – вместимость ковша(л), третья номер модели;

Производительность

Выделяют теоретическую производительность м3/ч определяют по формуле:

Птр = 3,6*Vц*qк/Тк=0,06qк*z1,

где Vц- скорость движения ковшовой цепи, м/с;

Q – вместимость ковша ,л;

Тк – шаг ковшей (расстояние между ковшами),м.

z- число разгрузок в минуту.

Техническая производительность- это производительность,м3/ч,

Пт = Птр*Кн/Кр,

Где Кн- коэффициент наполнения экскавационных ёмкостей, зависящих от характера гр.унта, толщены срезаемой стружки, длины и формы забоя; Кр – коэффициент разрыхления грунта в процессе разработки.

Техническая производительность от 75м3/ч у ЭТЦ-208Д и до220 у ЭТЦ-252А

Эксплуатационной явл. Производительность экскаватора с учётом прослоев,перерывов и задержек. Она определяется по формуле

Пэ= Пт*Кн,

Где Кн- коэффициент использования рабочего времени, равный 0,4- 0,6
