10. Функциональная и аппаратная структура па

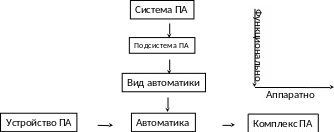

Рис.1 – Функциональная и аппаратная структура ПА

Автоматики могут объединяться в комплексы. Целью создания комплексов является удешевление ПА и повышение ее надежности путем более эффективного использования аппаратуры (каналов передачи доаварийной информации, аварийных сигналов и исполнительных команд; логико – вычислительных, пусковых и исполнительных устройств).

Объединение автоматик в комплексы наиболее характерно для подсистемы АПНУ в связи со сложностью реализуемых ею задач и территориальной удаленностью входящих в нее устройств. Комплексы АПНУ, решающие задачу обеспечения устойчивости в некоторомэнергоузле (энергорайоне), могут целиком или частично входить в состав более обширных комплексов АПНУ.

11. Алгоритм работ автоматики:

Каждая автоматка решает определенную законченную задачу противоаварийного управления, складывающуюся из следующих операций:

• фиксацию аварийного возмущения или нарушения контролируемыми параметрами электрического режима заданных ограничений;

• запоминания предаварийного состояния энергосистемы: схемы и текущего режима в момент фиксации возмущения или нарушения параметрами режима заданных ограничений;

• оценки степени тяжести аварийного возмущения и необходимости осуществления управляющих воздействий для зафиксированного предаварийного состояния энергосистемы;

• выбора видов, объемов и мест реализации управляющих воздействий;

• реализации управляющих воздействий.

12Принцип действия УРОВ заключается в отключении выключателей, смежных с отказавшим выключателем, после установления факта отказа данного выключателя.

Пуск УРОВ производится от защит присоединений объекта (ВЛ, шины, АТГ), к которым подключен данный выключатель. Факт отказа резервируемого выключателя устанавливается путём фиксации тока в его цепи через заданное время после подачи команды от устройств релейной защиты на его отключение. Защиты, подавая команду на отключение выключателя, одновременно пускают его УРОВ. Если по истечении выдержки времени ток в цепи выключателя продолжает протекать, УРОВ даёт команду на отключение смежных выключателей.

С целью исключения ложного отключения смежных выключателей при ошибочном пуске УРОВ или при неисправности цепи отключения резервируемого выключателя от защит предусматривается при любом пуске УРОВ подача команды на отключение резервируемого выключателя без выдержки времени-"действие на себя".

С целью исключения ложной работы УРОВ при неисправности самого устройства в его выходные цепи, действующие на отключение смежных выключателей, включены контакты реле-повторителя защит, действующих на отключение резервируемого выключателя. Упрощенная функциональная схема УРОВ приведена на рис.

Упрощенная функциональная схема УРОВ

РЗ - релейная защита присоединения;

ТТ- трансформатор тока;

РП - реле-повторитель пуска УРОВ;

РТ - реле тока;

РВ - реле времени;

И - логический элемент.

В ОЭС для ПС-500 кВ наиболее распространена схема первичных соединений автотрансформатор - шины. При данной схеме электромеханическое УРОВ выполняется в виде одного устройства для выключателей каждой ВЛ-500 кВ. При КЗ на линии и отказе одного из выключателей УРОВ действует на отключение системы шин, к которой примыкает отказавший выключатель, через выходные реле ДЗШ и защит АТГ с запретом ТАПВ, а также пускает в.ч. сигнал №1(телеотключения с запретом ТАПВ) для отключения противоположного конца линии.

При отключении одной фазы линии производится однофазный пуск УРОВ (от устройства ОАПВ), при отключении трёх фаз - трёхфазный. Этим предотвращается излишняя работа УРОВ в цикле ОАПВ. При работе ДЗШ или защит АТГ и отказе одного из выключателей УРОВ действует на выходные реле соответствующей линии для отключения второго линейного выключателя с запретом ТАПВ и также пускает в.ч. сигнал №1.
