1.4. Принцип действия двигателя постоянного тока
Принцип
действия двигателя постоянного тока
основан на взаимодействии
тока якоря
с
магнитным потоком основных полюсов
.
В проводниках вращающегося якоря индуцируются ЭДС самоиндукции, направление которой определяется правилом правой руки.
ЭДС самоиндукции в проводниках направлена встречно току и напряжению, приложенному к якорю.
Согласно второму закону Кирхгофа можно написать уравнение электрического состояния якоря двигателя
(1.4)
откуда
(1.5)
Электрическая
мощность
Р1,
забираемая двигателем из сети, расходуется
на покрытие потерь
и преобразуется в механическую мощность
Р2.

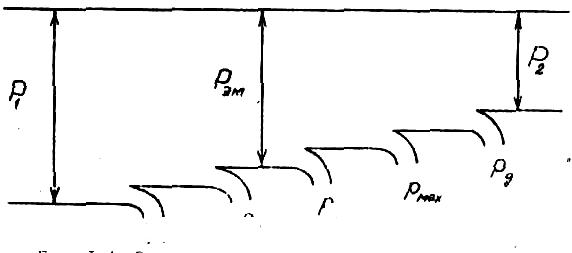

Рис. 1.4. Энергетическая характеристика двигателя постоянного тока.
На рисунке 1.4. приняты следующие обозначения:
рв - электрические потери в обмотке независимого возбуждения;
рэ - электрические потери в обмотке якоря;
рсm- магнитные потери в стали якоря;
рмех и рдоб - механические и добавочные потери, соответственно;
Электромагнитная
мощность или мощность воздушного зазора
.
Электромагнитный
момент двигателя
,
уравновешивает
момент на валу двигателя
,где
-
момент,
соответствующий потерям холостого
хода;
-
статический момент нагрузки на валу;
-
динамический
момент.
При
установившемся режиме работы двигателя,
когда
.
Обычно
мало по
сравнению с
.
Поэтому
можно считать,
что
в установившемся режиме работы двигателя
.
В
дальнейшем индекс "ЭМ" опускается.
В двигателях постоянного тока, в том числе и с независимым возбуждением,
,
(1.6.)
откуда
.
(1.7.)
1.5. Регулирование скорости вращения двигателя
Уравнение скоростной характеристики двигателя постоянного тока может быть получено путем преобразования уравнения электрического состояния якоря (1.4)
(1.8.)
Подставляя (1.7) в (1.8) получают выражение, описывающее механическую характеристику двигателя:
(1.9.)
Из уравнений (1.8) и (1.9) видно, что возможны три способа регулирования скорости вращения двигателя:
-
включением
добавочного сопротивления
в
цепь якоря;
- изменением магнитного потока;
- изменением напряжения, подводимого к якорю.
Включение в цепь якоря приводит к уменьшению скорости вращения двигателя и к увеличению потерь мощности в реостате и понижению КПД двигателя.
Изменение магнитного потока позволяет регулировать скорость как в сторону повышения, так к в сторону понижения её. Причем повышать скорость можно не более как на 20% сверх номинальной, а уменьшение магнитного потока приводит к увеличению тока якоря двигателя, а он ограничен условиями коммутации и нагрева.
При
размыкании цепи возбуждения в работающем
двигателе (
,
,
)
вращающий
момент, создаваемый
в двигателе уменьшится до
.
Если
>
,
то
двигатель пойдет в разнос, а если же
<
,
то
двигатель остановится и перейдет в
режим к.з.
Регулирование скорости двигателя изменением напряжения возможно, только в сторону понижения её и требует два отдельных источника питания: для цепи якоря и для цепи возбуждения.
