Лабораторна робота №3

Дослідження підсилювального каскаду на біполярному транзисторі

Мета роботи: засвоїти методику моделювання складних електронних схем на прикладі підсилювального каскаду та дослідити його фазові та амплітудно-частотні характеристики.

1. Прилади та елементи

– Біполярний транзистор ВС 856А

– Функціональний генератор

– Джерело постійної ЕРС

– Осцилограф

– Мультиметр

2. Набір схеми каскаду в середовищі Electronic Workbench

Для набору схеми необхідно виконати команду File\New або натиснути на кнопку Create document на панелі інструментів. Програма готова до створення і моделювання досліджуваної схеми.

Введення схеми можна поділити на 3 етапи:

а) вибір елемента з бібліотеки (нижня частина панелі інструментів)

б) розташування вибраного елемента

в) встановлення електричних зв‘язків між розміщеними елементами за допомогою провідників.

Для вибору елемента необхідно підвести мишу до потрібної позначки елементу на панелі інструментів і натиснути ліву кнопку миші. Вибрати необхідний елемент із запропонованих, і натиснувши на ліву кнопку миші можна “перетягнути” його у вікно схеми. Таким чином у вікні схеми необхідно розмістити всі необхідні елементи.

Для з‘єднання двох елементів провідником необхідно розташувати курсор над виводом першого елементу і натиснути на ліву кнопку миші (до з‘єднання кнопку не відпускати). При цьому під час пресуванні миші, за курсором тягнеться тонка лінія. Рухаючи курсор миші до виводу другого елементу і, підвівши до маленького кружечка на кінці виводу, відпускають ліву кнопку миші. Кружечки на кінцях виводів зникнуть, а виводи будуть сполучені провідником. При простому перетині двох ліній, що зображають провідники, контакт між ними відсутній. Для з‘єднання двох пересічних ліній необхідно скористатися інструментом Conector. Під курсором миші з‘явиться чорна точка. Встановіть точку на місце перетину двох провідників і відпустіть ліву кнопку миші.

Для початку моделювання необхідно визначити точки схеми з яких буде братись сигнал для осцилографа. Моделювання полягає в тому, щоб під‘єднати ці точки і відслідкувати на осцилографі рівні сигналів в цих точках. Для дослідження роботи схеми необхідно підвести курсор миші на значок осцилографа і натиснути два рази на ліву кнопку миші, потім у верхньому правому куті перевести перемикач живлення у стан ввімкнено і на екрані з’явиться часова діаграма досліджуваного сигналу.

3. Послідовність виконання роботи

3.1. Набрати схему:

3.1.1. Розмістити у вікні схеми всі компоненти схеми та з’єднати їх між собою, як показано на рис. 1.

3.1.2. Натискаючи правою кнопкою миші на елементах схеми, задати необхідні параметри кожного з них, тобто тип транзистора, опори резисторів, ємності конденсаторів, які вказані на схемі.

3.1.3. За допомогою джерела постійною ЕРС задати напругу живлення каскаду Еж=15÷20 В.

3.1.4. За допомогою функціонального генератора встановити режим гармонійного сигналу з частотою 1 кГц та амплітудою 0,5 В. Подати цю напругу на вхід підсилювального каскаду.

3.1.5. На входи осцилографа подати вхідний та вихідний сигнали каскаду.

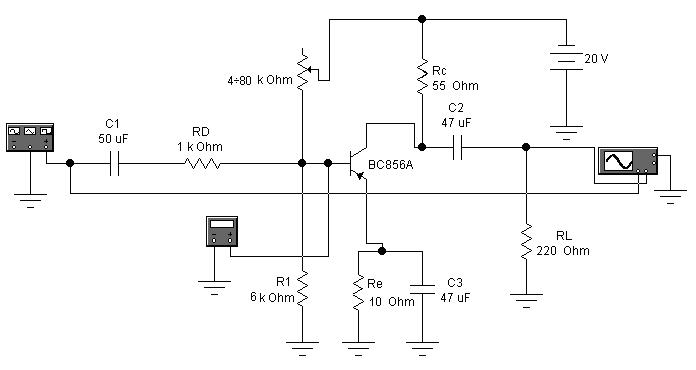

Рисунок 1 – Схема підсилювального каскаду на біполярному транзисторі та параметри її елементів.
