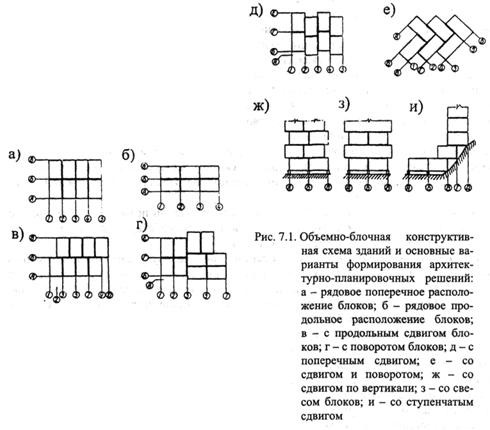

55Архитектоника зданий, выполненных в обьёмно-блочных конструкциях.

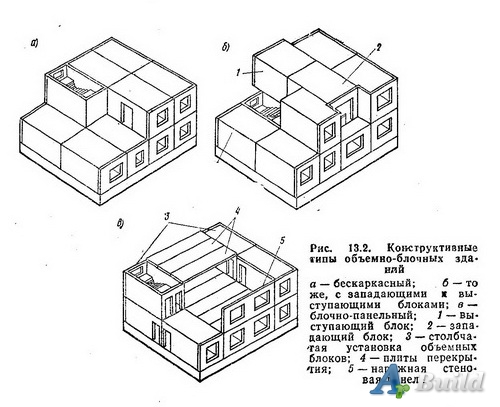

Объемно-блочные здания – это пространственные системы из связанных друг с другом объемных блоков.

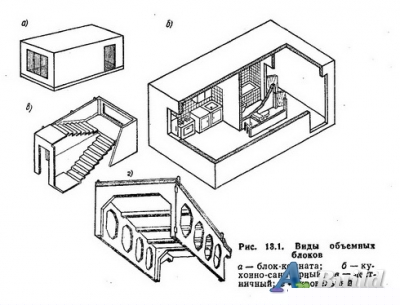

При объемно-блочном домостроении сборными элементами служат укрупненные, заранее изготовленные, оборудованные и отделанные полностью на заводах объемные блоки.

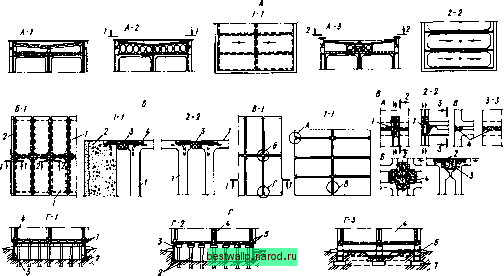

Рис.4.11. Элементы конструкций объемно-блочных зданий: А - конструкции крыш; А-1 - из плоскостных элементов; А-2 - из объемных блоков; А-3 - с пространственными элементами покрытия; Б - конструкции межблочных горизонтальных связей: Б-1 - схема расположения связей в плане; 1 - объемный блок; 2 -приставная торцевая стена дома; 3 - стальная накладка; 4 - закладная деталь; В - конструкции межблочных связей в сейсмостойких зданиях; В-1 - схема плана здания; 1 - стальная связь растяжения - сжатия вертикальная; 2 - то же, горизонтальная, 3 - бетонная шпоночная связь в горизонтальном стыке; 4 - то же, в вертикальном; Г - схемы конструкций фундаментов; Г-1 - свайных со сборным ростверком; Г-2 - свайных безростверковых; Г-3 - ленточных из сборных бетонных блоков; 1 - сборный ростверк; 2 - железобетонная свая; 3- цокольная панель; 4 - объемный блок; 5 - оголовок сваи; 6 - бетонный фундаментный блок; 7 -фундаментная железобетонная подушка

56. Архитектоника крупнопанельных зданий.

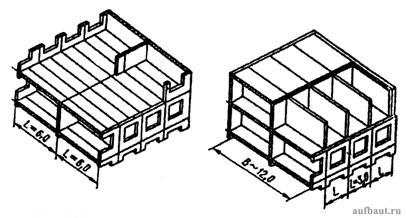

Крупнопанельные здания делят на две группы (рис. 6): с продольными несущими стенами и с поперечными несущими перегородками. Конструктивная схема с поперечными несущими перегородками более выгодна, так как панели перекрытий опираются на внутренние поперечные перегородки, что позволяет предельно укрупнить и облегчить наружные стеновые панели, которые, не воспринимая нагрузки от перекрытий и выполняя лишь ограждающие функции, могут быть изготовлены из легких эффективных материалов (керамзитобетона, ячеистого бетона и др.). Панели перекрытий и стен в крупнопанельных зданиях проектируются преимущественно размером на комнату.



Конструктивные схемы крупнопанельных зданий

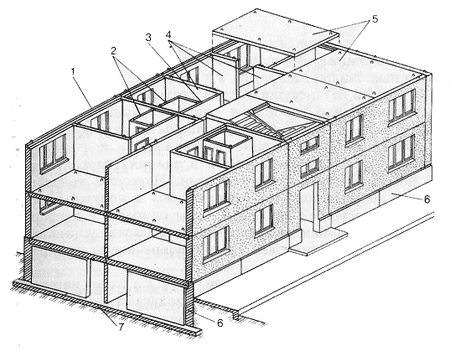

Конструктивная схема крупнопанельного дома с несущими стенами-перегородками: 1 - наружные стеновые панели, 2 - санитарно-технические кабины, 3 - несущие перегородки, 4 - внутренние несущие поперечные стены (перегородки), 5 - панели перекрытия, 6 - цокольные панели, 7 - блоки фундаментов

57. Архитектоника каркасных зданий

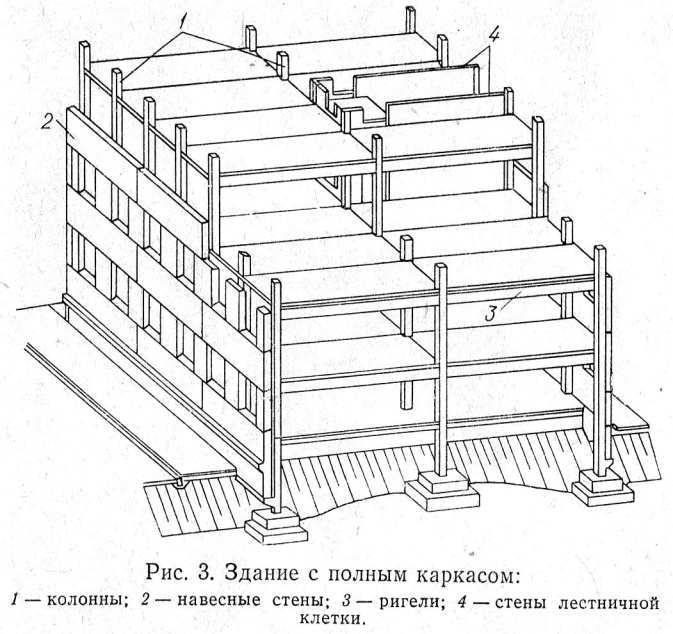

Каркасные крупнопанельные здания выполняют в виде мно­гоярусной пространственной системы, состоящей из колонн и ме­ждуэтажных перекрытий. Несущими элементами являются ко­лонны, ригели и перекрытия, а роль ограждающих элементов выполняют наружные стены. Такой конструктивный тип исполь­зуют для возведения высотных зданий, а также в тех случаях, ко­гда необходимы помещения значительных размеров, свободные от внутренних опор (рис. 2.3).

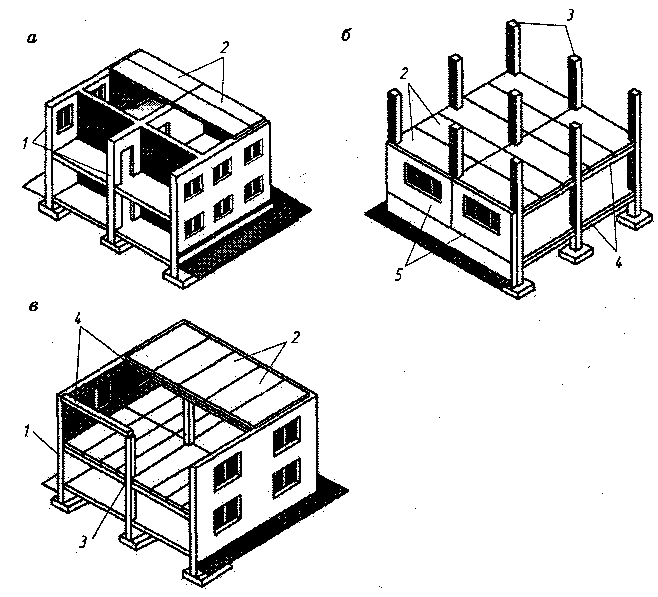

Конструктивные типы гражданских зданий: а — бескаркасный; б — каркасный; в — с неполным каркасом; 1 — несу­щие стены; 2 — междуэтажные перекрытия; 3 — колонны; 4 — ригели; 5 — самонесущие стены

Для каркасного типа зданий могут применяться схемы с попе­речным расположением ригелей, с продольным расположением ригелей и безригельные.

Выбор конструктивной схемы влияет на объемно-планировоч­ное решение здания и определяет тип его основных конструкций.

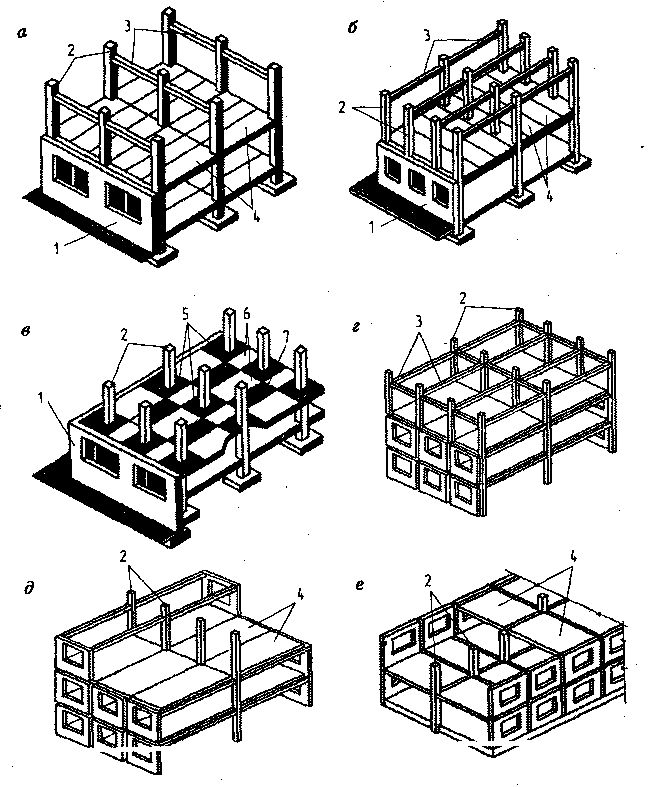

Конструктивные типы каркасных зданий:

а — с продольным расположением ригелей; б — с поперечным расположе­нием ригелей; в — безригельное решение; г — с пространственным карка­сом; д — с неполным поперечным каркасом и несущими наружными стенами; е — с опиранием панелей на наружные панели и две стойки по внутреннему ряду; 1 — самонесущие стены; 2 — колонны; 3 — ригели; 4 — плиты междуэтажных перекрытий; 5 — надколонная плита перекрытия; 6 — межколонные плиты; 7 — панель-вставка

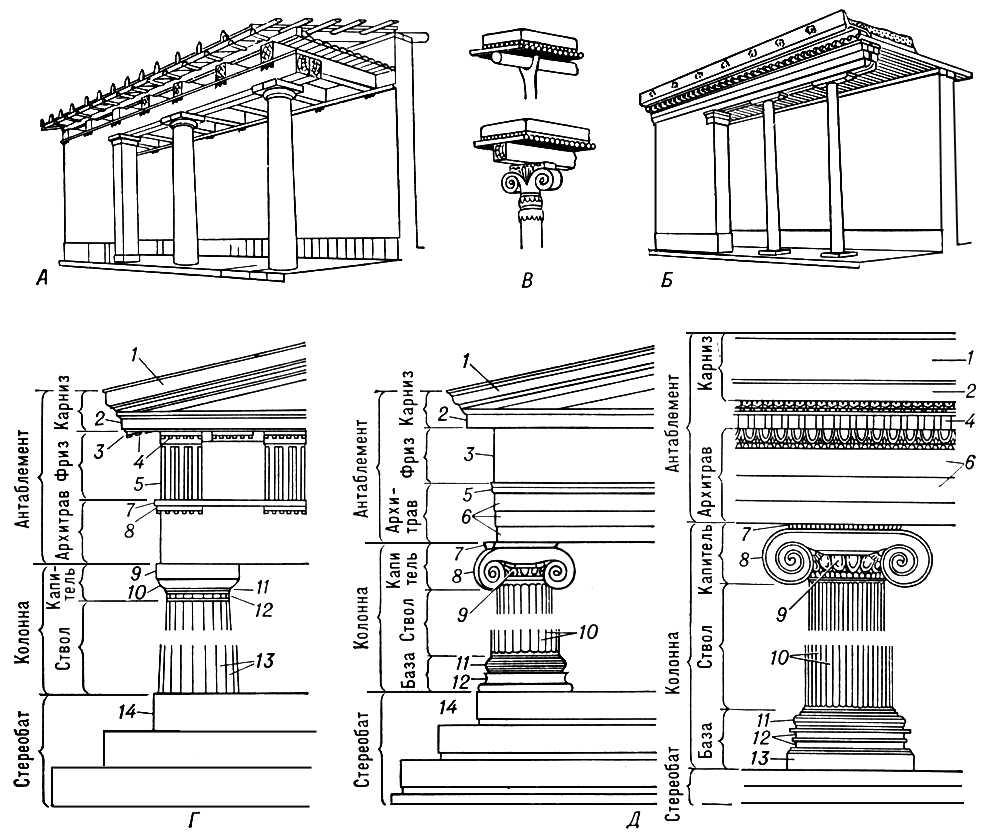

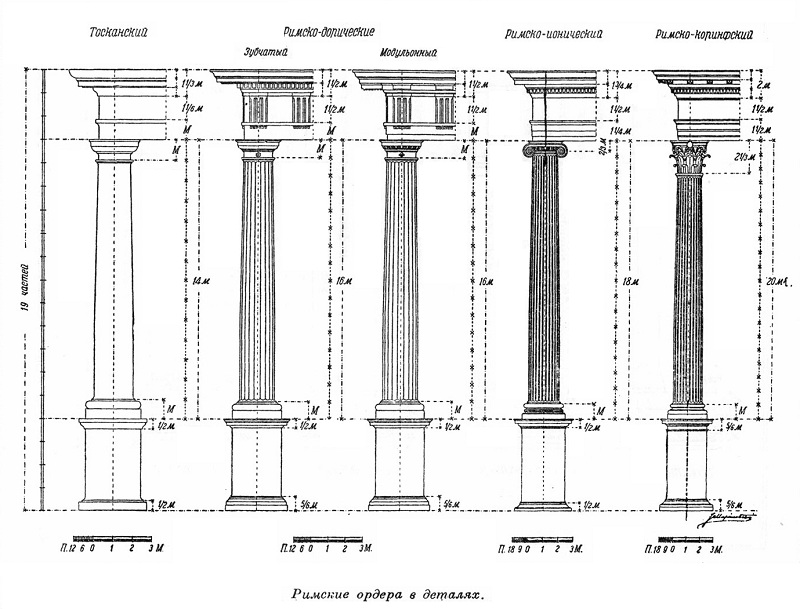

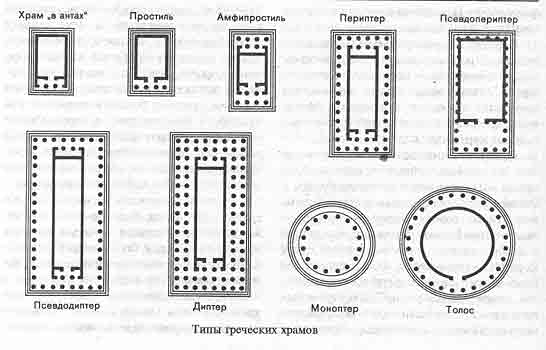

58.архитектоника ордерно-становой тектонической композиции

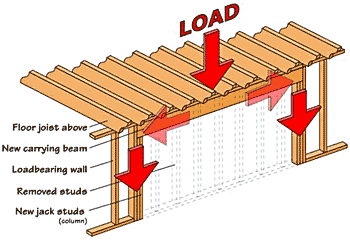

59, Архитектоника несущей стены.

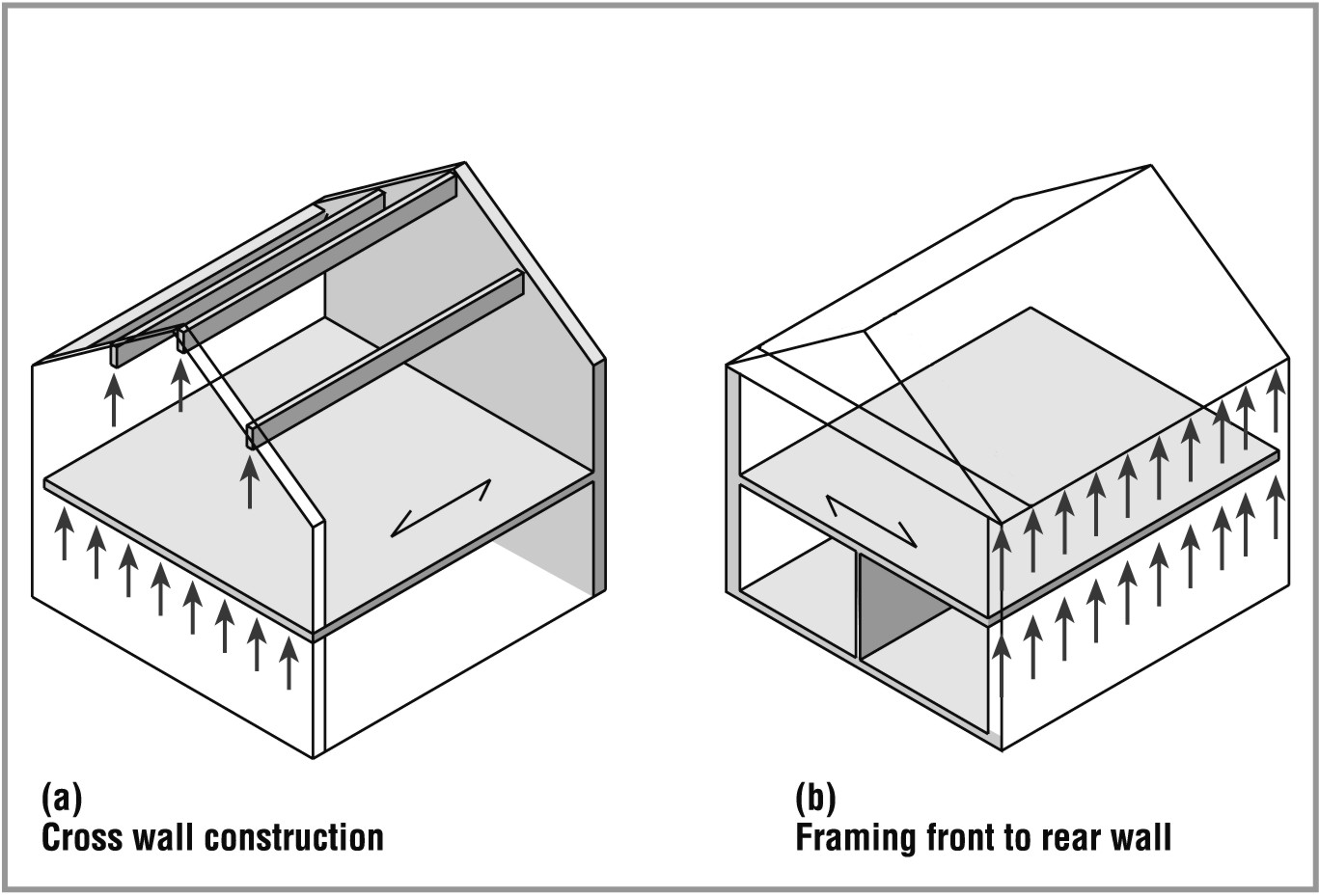

Несущие конструкции — совокупность конструкций здания или сооружения, которые, статически взаимодействуя, выдерживают нагрузки, обеспечивают прочность и устойчивость постройки. Остальные конструкции здания называют ограждающими (самонесущими). Основные конструкции, принимающие нагрузки, возникающие в здании, составляют несущий остов, то есть совокупность горизонтальных (перекрытия) и вертикальных (стены, столбы, стойки, колонны и т. д.) (иногда наклонных) конструктивных элементов. Кроме остова к несущим конструкциям причисляют фундаменты (принимают нагрузки несущего остова и распределяют их на основание здания, например на несущий грунт), лестницы, крышу (плоскую крышу иногда относят к перекрытиям).

Стена́ — вертикальная ограждающая конструкция, отделяющая помещение от окружающего пространства или соседнего помещения.

Стена здания — несущий и (или) ограждающий элемент здания. Конструктивно наружные стены могут быть однослойной или сложной конструкции.

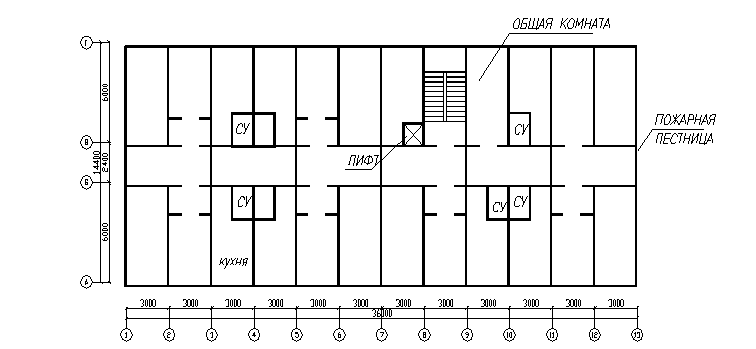

60, типы планировок пространства.

61. Выявление внутренних пространств во внешних обьёмах
