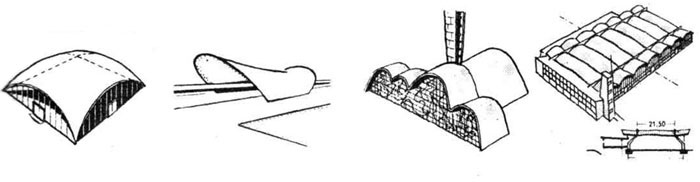

Своды-оболочки

Способность железобетона воспринимать усилия, действующие в различных направлениях, позволяет применять его для оболочек в виде купольного свода со срезанными сегментами (рис. 9), вытянутых седловидных оболочек (рис. 10), складчатых поперечных оболочек (рис. 11) или ряда сводов-оболочек, опирающихся в точках с моментами нулевого значения на наклонные стойки

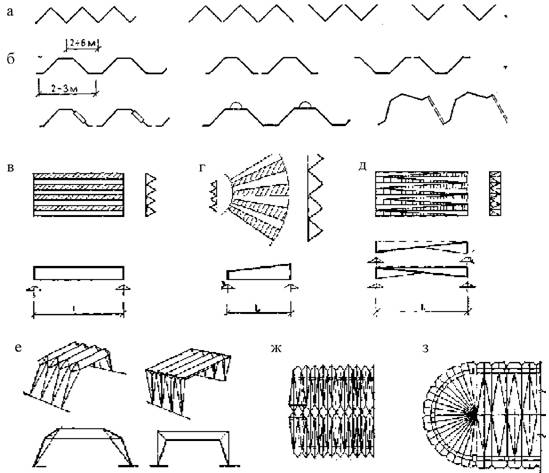

51 Складчастые конструкции

а – формы и габариты сечения монолитных и сборных складок; б – схемы размещения устройств верхнего света. Формы покрытий: в – параллельными складками; г – то же, веерными; д – встречными; е – складчатые рамы; примеры фрагментов покрытий; ж – встречными складками; з – сочетанием веерных и встречных складок

Геометрические формы складчатых конструкций различны: отдельные складки могут иметь треугольное и трапециевидное сечение и иметь друг с другом параллельные, веерные или встречные сочетания. Складки получают применение в покрытиях пролетом до 40 м и в высоких стенах при необходимости повышения их жесткости. Получило распространение сочетание складчатых стен и покрытий с жесткими сопряжениями между ними в виде пространственной рамной конструкции. Складки используют в арочных и шатровых покрытиях для помещений с прямоугольным, трапециевидным, многоугольным или криволинейным планом

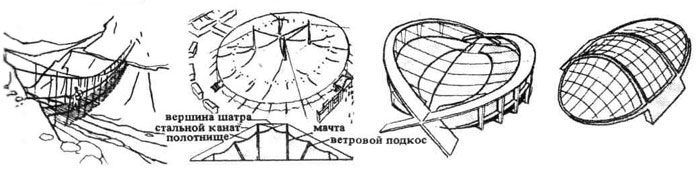

Висячие покрытия

53Металл в архитектурной композиции

Состоят из несущих пролетных элементов в виде стальных вант и воспринимающих их реакции (распор) - обычно железобетонных опорных частей. В некоторых конструктивных формах включаются также элементы, передающие распор (оттяжки и распорки). Ванты - несущие элементы стержневого типа (тросы, канаты, гибкие стержни, пучки высокопрочной проволоки, ленты и т.п.), работающие в основном на растяжение. Вантовые висячие металлические конструкции применяются в висячих мостах, покрытиях зданий и сооружений, трубопроводных переходах, подвесных канатных дорогах, воздушных линиях электропередачи, кабель-кранах и др. Их достоинством является то, что работа пролетного элемента на растяжение позволяет максимально использовать расчетное сопротивление высокопрочных сталей, перекрывая большие пролеты при относительно невысоком расходе материалов, а недостатком - повышенная деформативность и кинематическая податливость. Стабилизация конструкции достигается:

• предварительным напряжением вант, осуществляемым монтажным пригрузом, домкратами, электротермическим методом и др.;

• применением конструктивных форм повышенной жесткости (предварительно напряженных двухпоясных систем, вантовых ферм и др.);

• использованием гибких пролетных элементов, обладающих наряду с осевой также и изгибной жесткостью;

• предварительным напряжением опорного контура.

Вантовые висячие металлические конструкции являются распорными системами. Распор висячего элемента может передаваться непосредственно в фундаменты, разомкнутый опорный контур или восприниматься в уровне покрытия опорными конструкциями (замкнутый опорный контур).

Вантовые висячие металлические конструкции можно разделить на две группы: плоскостные и пространственные, каждая из которых включает следующие конструктивные формы:
