3.9. Операционные усилители
Операционный усилитель (ОУ) - это малогабаритный, многокаскадный усилитель постоянного тока с непосредственными связями между каскадами и большим коэффициентом усиления.
Операционные усилители предназначены как для усиления электрических сигналов, так и для осуществления различных операций над сигналами: сложение, вычитание, логарифмирование и др. Такие усилители имеют дифференциальный высокоомный вход, высокий коэффициент усиления, низкоомный (сравнительно мощный) выход и сконструированы таким образом, что к ним могут быть подключены различные корректирующие цепи и цепи обратной связи.

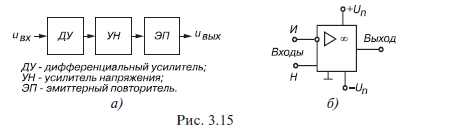

Функциональная схема типового ОУ представлена на рис. 3.15, а, а его условное обозначение — на рис. 3.15,6.
Операционный усилитель имеет два входа: инвертирующий (И) и не инвертирующий (Н). Их название связано с тем, что в первом случае выходное напряжение находится в противофазе с входным, а во втором случае - в фазе с входным напряжением. Для питания ОУ обычно используют два разнополярных источника питания +Uп и - Uп, или один биполярный источник, средняя точка трансформатора которого соединена с общей шиной, относительно которой измеряются напряжения +Uп и - Uп, равные (±6.3)÷(±15)В.
Для получения нужных свойств к дополнительным выводам ОУ подключают звенья обратной связи.

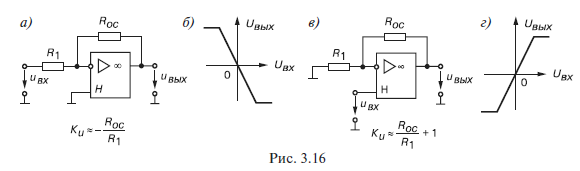

Подключив
звено отрицательной обратной связи
(ООС), состоящее из двух резисторов
(делителя), например, Rос
=1МОм
и R1=5
кОм,
между выходом и инвертирующим входом,
и соединив вход Н
с обшей точкой, получим инвертирующий
усилитель (рис. 3.16, а), статическая
амплитудная характеристика которого
Uвых
= f(Uвх)
изображена на рис. 3.16, б. Максимальное
значение напряжения
т.е
на 1÷3 В меньше напряжения питания Uп.
Схема неинвертирующего усилителя и его амплитудная характеристика Uвх = f(Uвых) изображены на рис. 3.16, в, г.
Коэффициент усиления инвертирующего ОУ с ООС Ки.ос приближенно определяется отношением сопротивлений резисторов Rос и R1 звена ООС и не зависит от коэффициента усиления самого ОУ (Ки = 105÷106). Без обратных связей ОУ не применяется из-за его практически бесконечного значения коэффициента Ки (для идеального ОУ Ки = ∞; Rвх= ∞; Rвых = 0).
Основными параметрами ОУ наряду с коэффициентом Ки, являются:
• входное и выходное сопротивления Rвх ~ 104÷107Ом, Rвых. ~ 102Ом;
• входное напряжение смешения нуля Uсм (единицы милливольт);
• частота единичного усиления f1 (единицы и десятки мегагерц), т. е. частота, при которой Ки = 1;
• скорость нарастания Uвых - (ν = 0,1÷100 В/мкс) от Uвых = 0 до Uвых = Uвых.мах.
• время установления Uвых = f(Uвх) - (tуст= 0,05÷2 мкс) от Uвых = 0 до Uвых = Uвых.мах.
На основе ОУ строят функциональные узлы для выполнения различных математических операций (рис. 3.17): повторитель (а), интегратор (б), дифференциатор (в), сумматор (г) и др.
Кроме этого, операционные усилители часто используют при конструировании компараторов, генераторов гармонических колебаний и сигналов различной формы, избирательных усилителей, аналого-цифровых и цифроаналоговых преобразователей и других устройств.
