Реферат
Яхункин В.П Курсовой проект / Димитровградский инженерно – технический институт (филиал) « Национально исследовательский ядерный университет «МИФИ» №15040665.16.11 – Димитровград 2012 – 41 стр.,
Машина, чесание, барабан, волокно, гребень, валик, бегун, автопитатель, транспортер,электродвигатель,предпрочес,деформация,надежность,обечайка,обтяжка.
В курсовом проекте рассмотрены вопросы связанные с исследованием с надежности узла съемного процесса чесальной машины Ч-11- 200-ШМ.
Проведем анализ влияние конструкции и надежности параметров на радиальную деформацию съемного барабана.
Содержание
Чесальная машина Ч-11- 200-ШМ………………………………….....….2
1.1 Назначение чесальной машины………....................................................…3
1.2 Технические характеристики машины…………………………….…...…5
1.3 Устройство и работа машины Ч-11- 200-ШМ ………………………..…8
1.4 Конструкция и работа съемного гребня……………………………...….10
2. Основное направление развитие чесальной машины………………...…14
3. Анализ литературы и патентов
4. Расчет на дефомацию съемного барабана
4.1 Деформация обечайки.
5. Расчет деформации поверхности съемного барабана
Литерату…………………………………………………………..….…….35
1.1 Назначение чесальной машины

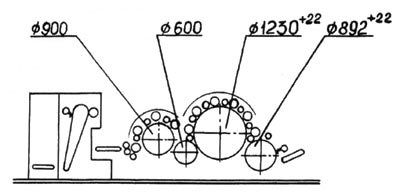

Рисунок 1.1. Технологическая схема машины
Машина чесальная Ч-11-200-ШМ-01 предназначена для чесания грубой и полугрубой шерсти, синтетических волокон и их смесей в производстве нетканых материалов в составе иглопрошивных и иглопробивных агрегатов.
Вырабатываемый продукт — ватка линейной плотностью 20-80 ктекс (г/м).
Состав машины:
автопитатель с весовым механизмом
2.питающие валики предпрочеса
3. барабан предпрочеса с 3-мя парами рабочих органов
4. перегонный барабан
5. барабан прочеса с 5-ю парами рабочих органов
6. съёмный барабан
7. транспортер
Машина чесальная марки Ч – 11 - 200-ШМ.
Расшифровка марки машины:
Ч - чесальная ;
11 - однопроцессная, односъемная;
200 – рабочая ширина;
Ш – условия обозначения исходного продукта, перерабатываемого на машине – шерсть, синтетические волокна и их смеси;
М – первая модернизированная машина.
Область применения - -предприятия по производству нетканых материалов ( в составе агрегатов ).
Параметры характеризующие условия, необходимые для нормативной эксплуатации машины:
Температура воздуха в цехе, C° |
+20...+25 |
Относительная влажность воздуха |
60-65% |
Освещенность, лк |
не менее 150лк |
Напряжение силовой сети, В |
380 В |
1.2 Технические характеристики машины
Основные параметры и размеры машины приведены в таблице 1.2
Таблица 1.1
|
Техническая характеристика
|
|
||
1. |
Объем бункера автопитателя,м3 |
2 |
|
|
2. |
Производительность, кг\ч, до |
100 |
|
|
3. |
Рабочая ширина, мм |
2000 |
|
|
4. |
Скорость выпуска, м\мин., до |
60 |
|
|
5. |
Установленная мощность электродвигателей, кВт |
11,8 |
|
|
6. |
Габаритные размеры: |
|
|
|
|
длина в рабочем положении |
7087 |
|
|
|
длина в раздвинутом положении |
8987 |
|
|
|
ширина |
3662 |
|
|
|
высота |
2010 |
|
|
7. |
Масса, кг |
15700 |
|
|
Таблица 1.2
П\П |
Наименование оборудования |
Номер места |
Масса брут.\нет. |
Габариты СМ Обьем, м3 |
1. |
Электрооборудование |
1\18 |
326\200 |
277x92x60 1,52 |
2. |
Транспортер подводящий в собранном виде |
2\18 |
515\395 |
278x98x91 2,48 |
3. |
Транспортер питающий в собранном виде со снятыми деталями. |
3\18 |
422\300 |
269x129x50 1,74 |
4. |
Валики питающий и приемный в собранном виде |
4\18 |
984\675 |
306x96x99 2,9 |
5. |
Барабан предпрочеса в собранном виде со снятыми рабочими и съемными валиками |
5\18 |
2341\1653 |
313x135x196 8,28 |
6. |
Рабочие и съемные валики предпрочеса |
6\18 |
879\565 |
289x73x43 0,9 |
7. |
Барабан перегонный в отобранном виде |
7\18 |
984\675 |
296x86x102 2,59 |
8. |
Барабан прочеса в собранном виде со снятыми рабочими, съемными валиками |
8\18 |
3500\2645 |
324x209x219 14,8 |
9. |
Валики рабочие, бегун валы, съемные провеса. |
9\18 |
730\530 |
290x94x71 1,94 |
10. |
Барабан съемный в собранном виде. |
10\18 |
2100\1900 |
316x136x164 7 |
11. |
Ограждение |
11\18 |
620\470 |
218x180x71 2,79 |
12. |
Салазки |
12\18 |
259\182 |
228x33x31 0,23 |
13. |
Двигатель в собранном виде, с плитой подмоторной. |
13\18 |
334\290 |
88x67x68 0,4 |
14. |
Автопитатель в собранном виде |
14\18 |
1932\1457 |
348x159x226 12,5 |
15. |
Запасные и сменные части |
15\18 |
190\148 |
87x67x30 0,17 |
16. |
Механизм отсоса ватки (Вар 1*)**(с алюминиевой трубой отсоса) |
16\18 |
94\29 |
268x103x26 0,72 |
17. |
Механизм отсоса ватки (Вар 1*)**(с гофрированной полиэтиленовой трубой отсоса) |
|
75\21 |
78x78x31 0,19 |
18. |
Механизм отсоса ватки (Вар 1*)**(с гофрированной полиэтиленовой трубой отсоса) |
17\18 |
267\175 |
263x103x46 1,25 |
19. |
Механизм удаления угаров ** |
18\18 |
113\87 |
256x38x36 0,35 |
