Конденсационные устройства паровых турбин
В конденсационной установке производится отвод тепла от пара. Она предназначена для создания за паровой турбиной 1 (рис. 20.7) разрежения (вакуума) с целью увеличения используемого теплоперепада и повышения термического КПД паротурбинной установки. В конденсационную установку входят конденсатор 2, циркуляционный 3 и конденсатный 4 насосы, а также устройство 5 для отсасывания воздуха из конденсатора (обычно это паровой эжектор). Отработавший пар поступает в конденсатор сверху. Соприкасаясь с поверхностью трубок, внутри которых протекает охлаждающая вода, пар конденсируется. Конденсат стекает вниз и из сборника конденсационным насосом подается в поверхностные холодильники парового эжектора, а оттуда через систему регенеративных подогревателей поступает в паровой котел.
Рис. 20.7. Принципиальная
схема конденсационной установки

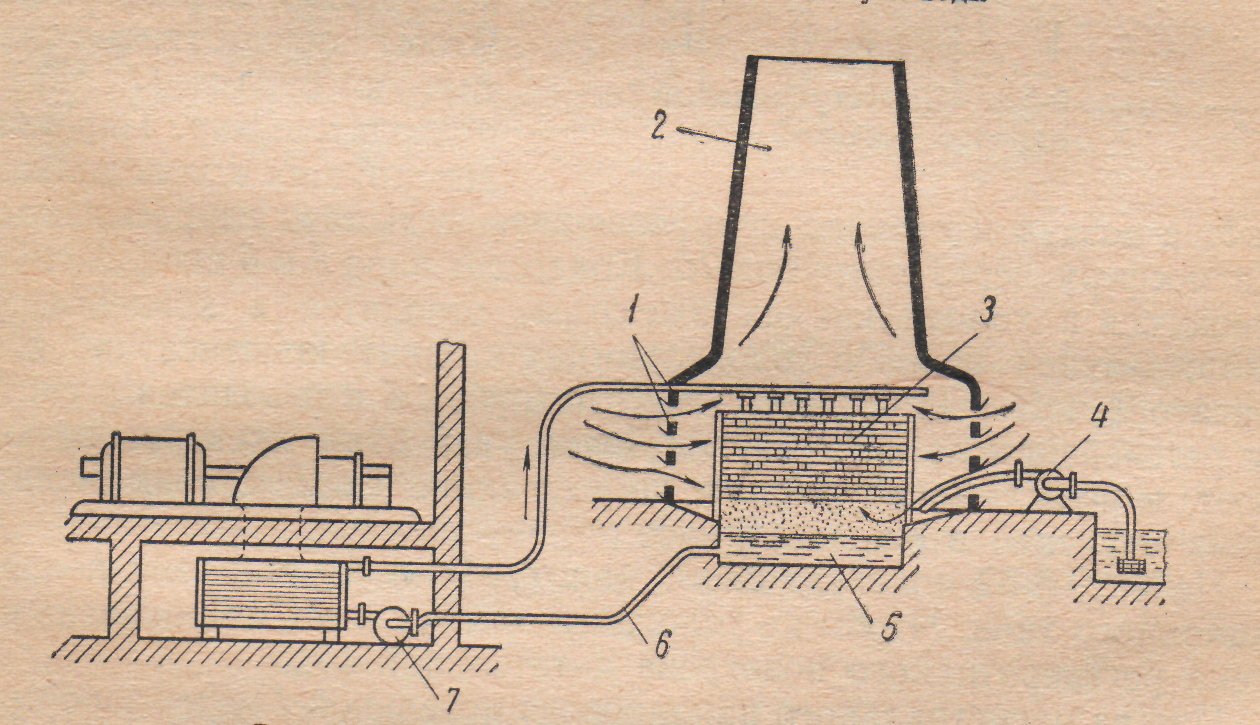

Рис. 5-50. Схема
охлаждения с градирней
Через жалюзи 1
подводится воздух, вытягиваемый
при высокой градирне в камин 2
по
принципу тяги дымовой трубы. В оросителе
вода разбрызгивается при падении и
охлаждается, отдавая тепло встречному
потоку воздуха. Охлажденная вода
стекает в сборный бассейн 5,
откуда
по трубам 6
циркуляционным
насосом 7 возвращается в конденсатор.
Потеря воды от испарения и уноса
составляет 2,5…3%. Насос 4 пополняет убыль
воды. Высота градирни 30…40 м.
5-39
На рис. 5-39 по горизонтальной оси отложена (в процентах) мощность турбогенератора, т. е. электрическая мощность, снимаемая на зажимах электрического генератора, а по вертикальной оси часовой расход пара D и удельный расход пара d, приходящийся на единицу работы (квт-ч).
Если принять условно, как показано на рис. 5-39 пунктиром, тот же прямолинейный закон вплоть до холостого хода, то отрезок, который отсекается на оси ординат, представляет условный расход холостого хода турбогенератора D. Коэффициент условного расхода турбогенератора с холостого хода х выражает отношение условного часового расхода при холостом ходе Dxx к часовому расходу при расчетной мощности Dpac
.
При расчётной мощности, которая составляет 90…100% от номинальной расход пара наименьший. Номинальная мощность совпадает с максимальной мощностью, при которой турбина может длительно работать.
Для конденсационных турбогенераторов, работающих с глубоким вакуумом, коэффи
циент х установлен на основании многочисленных испытаний. Величина его меняется в относительно небольшом интервале значений, главным образом, в зависимости от единичной мощности агрегата и условий парораспределения. При сопловом парораспределении его значение меньше, чем при дроссельном. Для современных крупных турбогенераторов x = О,ОЗ-О,О8. Для турбогенераторов малой мощности порядка 1000 кет и ниже эта величина доходит до х = О,15-O,17.
Абсолютное давление пара в конденсаторах поддерживается в
пределах 3 … 7 кПа. Теоретически абсолютное давление в конденсаторе должно быть равно давлению насыщенного пара, соответствующему конечной температуре охлаждающей воды (при 250С это 0,004 МПа). Однако в действительности в конденсатор вместе с водяными парами поступает некоторое количество воздуха. Кроме того, воздух проникает через неплотности во фланцевых соединениях конденсатора и трубопроводов, поэтому давление в конденсаторе равно сумме парциальных давлений водяного пара и воздуха. Скопления воздуха ухудшают вакуум в конденсаторе, что снижает КПД цикла. Поэтому воздух необходимо постоянно удалять, для чего служат эжекторы.
В паротурбинных установках применяются одно-, двух- и трехступенчатые эжекторы. В рабочее сопло эжектора подается свежий пар. Вытекающая из него струя, обладая большой кинетической энергией, увлекает за собой воздух с некоторым количеством пара из конденсатора. В диффузоре эжектора кинетическая энергия паровоздушной смеси преобразуется в энергию давления, при этом вследствие уменьшения температуры пар из паровоздушной смеси конденсируется в холодильнике, а насыщенный паром воздух выбрасывается в атмосферу.
В градирне тёплая вода из конденсатора подаётся на ороситель 3.
