28,Требования к перекрытиям, основные типы их конструктивного решения в зданиях с широким и узким шагом.

Перекрытия совмещают два вида функций: несущую и ограждающую. Ограждающие функции состоят в изоляции помещений, расположенных друг над другом, от разного рода внешних воздействий. Несущие — в необходимости воспринимать нагрузки постоянные и временные. Восприятие этих нагрузок и передачу усилий на вертикальные опоры осуществляют несущие элементы — балки и плиты.

Обеспечить несущую способностъ — означает обеспечить восприятие конструкцией без разрушений при наихудших комбинациях сочетание всех нагрузок. Несущие элементы перекрытий должны обладать надлежащей жесткостью. Жест-кость —это характеристика конструкций, определяющая ее способность сопротивляться деформации изгиба из своей плоскости, характеризуемая величиной прогибов перекрытий. Нормами установлены предельные величины прогибов, при которых жесткость конструкций считается достаточной: от 1/200 до 1/400 величины пролета в зависимости от типа здания, его капитальности, требований к отделке потолков и т.п. Превышение этих значений может вызвать нежелательные последствия — появление трещин в нижних слоях перекрытий, что снижает их эксплуатационные качества, в частности, звукоизоляцию, долговечность, ухудшает интерьер.

Несущие конструкции перекрытий должны также обеспечить восприятие деформации изгиба и сдвига в своей плоскости при восприятии горизонтальных нагрузок, действующих на здание. Являясь горизонтальными диафрагмами здания, они обеспечивают совместность работы всех вертикальных элементов несущего остова, для чего должна быть обеспечена надежная связь с несущим остовом: перекрытия заделываются в стены анкерными креплениями, соединяются с ригелями и колоннами каркаса сваркой закладных деталей и замоноличиванием узлов.

Для изготовления несущих элементов перекрытий многоэтажных зданий применяются несгораемые материалы: железобетон на тяжелом и легком заполнителях (керамзито-, шлако-, перлитобетонах и др.); стальной профилированный настил, металлические балки, защищенные от непосредственного воздействия огня, и т.п. Перекрытия выполняются сборными, монолитными, сборно-монолитными.

Панели поперечных стен в соответствии с величиной действующих усилий приняты толщиной 16 см, плиты перекрытия —14 см, что соответствует конструктивному шагу 3,2 м. Это позволило получить крупноразмерные плиты перекрытий, исключить промежуточные швы в пределах комнат и тем самым улучшить звукоизоляцию помещений.

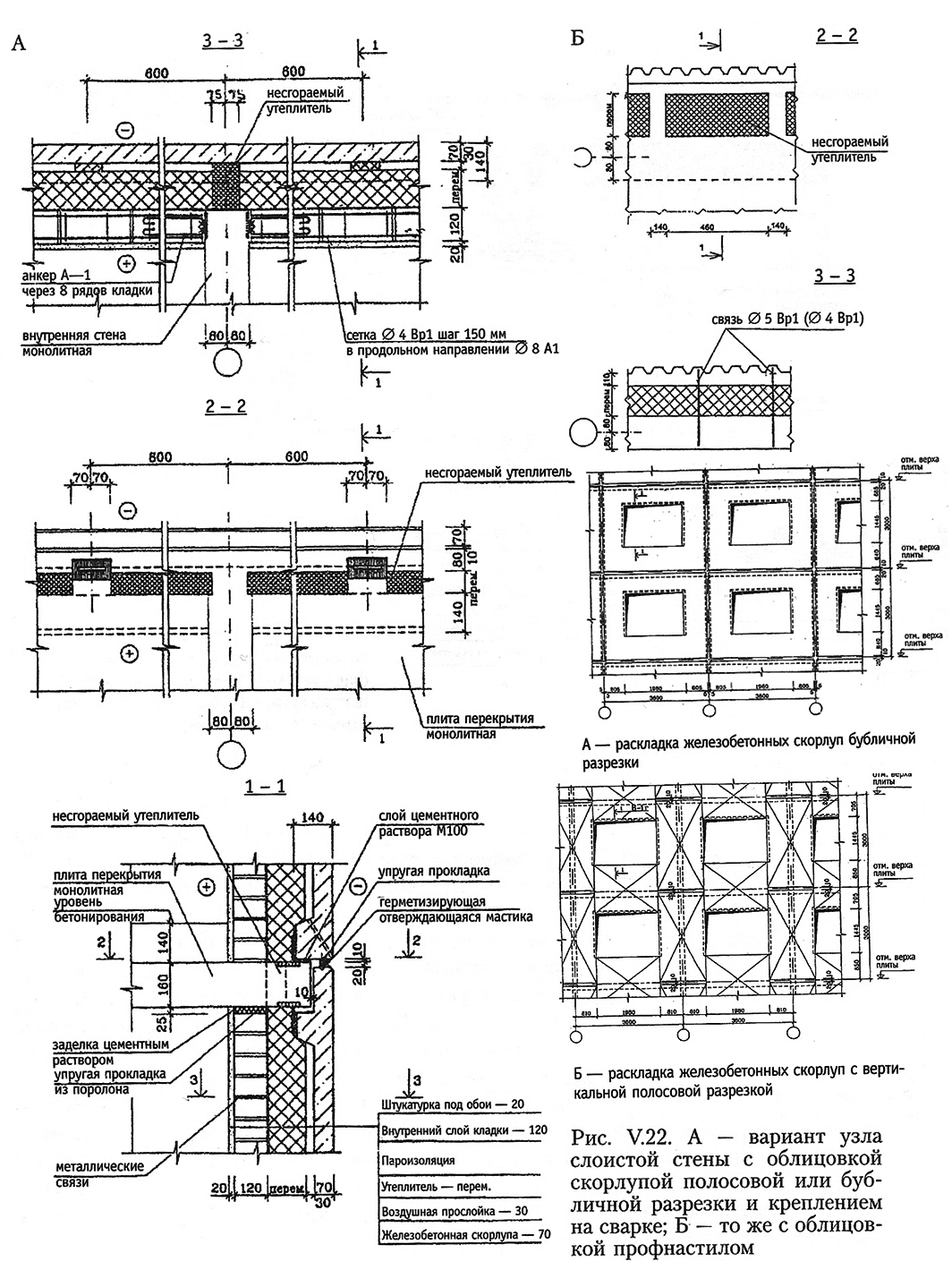

29,Конструкции навесных панелей и крепление их к несущим элементам зданий.

30,Конструкции навесных панелей на гибких связях и крепление их к несущим элементам здания.

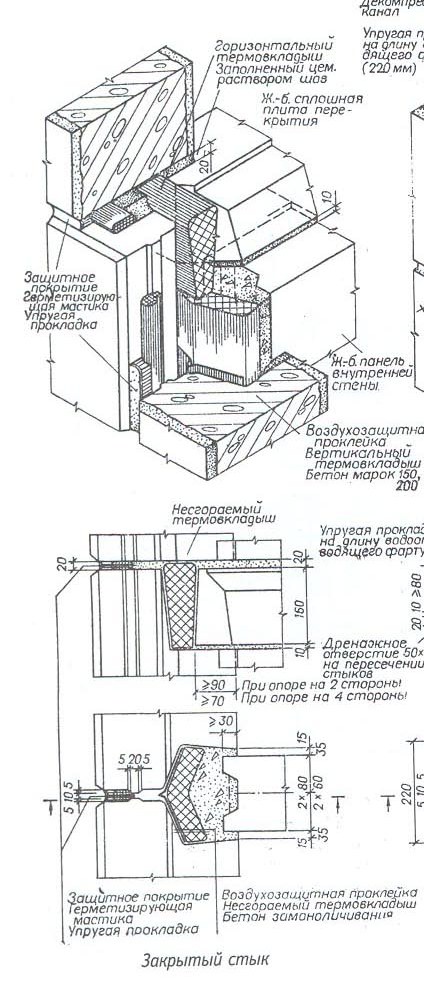

31,Устройство горизонтальных и вертикальных закрытых стыков наружных навесных панелей крупнопанельных зданий.

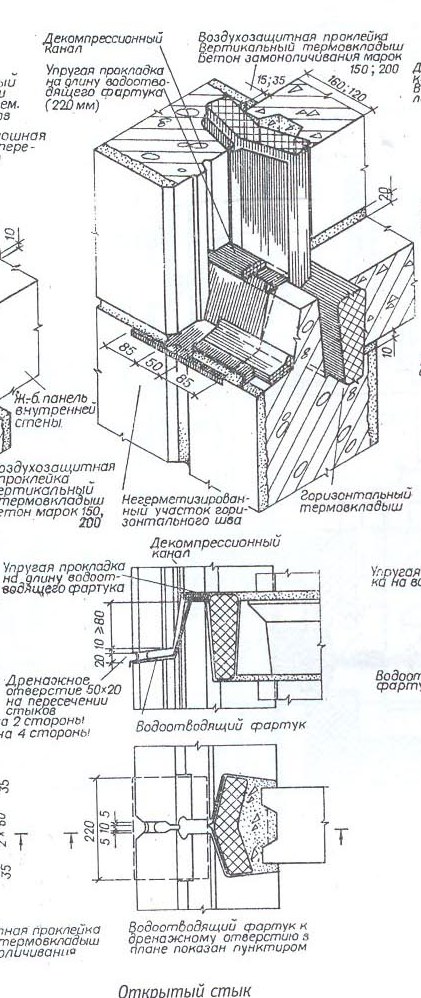

32,Устройство горизонтальных и вертикальных открытых стыков наружных навесных панелей крупнопанельных зданий.

33,Конструктивные системы многоэтажных зданий, возводимых из монолитного железобетона с применением щитовой опалубки.

 Универсальная щитовая опалубка, состоящая из жесткой стальной рамы и прикрепленной к ней водостойкой ламинированной фанеры толщиной 18мм. Торцы фанеры защищены силиконовым герметиком и стальным бортиком рамы.

Особенности опалубки: - Долговечность - Простота в работе и технологичность монтажа - Адаптированность к российским условиям - Универсальность - Ремонтопригодность

Стеновая опалубка

 Щиты прямые

 Щит угловой. Уголок наружный.

 Соединение щитов. Добор.

 Элементы стен

34,Конструктивные системы многоэтажных зданий, возводимых из монолитного железобетона с применением тоннельной опалубки.

Монолитные и сборно-монолитные системы, применяемые в жилищном строительстве, ориентированы преимущественно на бескаркасные конструктивные системы в перекрестно-стеновом или поперечно-стеновом вариантах.

Тоннельная опалубка. Основным элементом конструкции является полусекция, которая состоит из одной горизонтальной и одной вертикальной панели. Тоннельная опалубка предназначена для одновременного опалубливания стен и перекрытий типовых секций. Ее монтаж осуществляется с помощью крана. Подобного типа опалубка применяется для серийного производства одинаковых секций.
