13,Оболочковые конструктивные системы. Несущие конструкции. Принцип работы системы. Типы многоэтажных зданий, в которых целесообразно применять данную систему.

Оболочковая система (основная и комбинированные — с каркасом или диафрагмами) целесообразна для уникальных высотных (более 40 этажей) зданий, поскольку существенно увеличивает жесткость сооружения. Система обеспечивает свободу планировочных решений, что позволяет применять ее для общественных и жилых зданий. Однако чаще всего ее используют при проектировании высотных административных (офисов) и многофункциональных зданий. Оболочковая конструкция может совмещать несущие и ограждающие функции либо дополняться наружными ограждающими конструкциями. В первом случае она представляет собой монолитную или сборно-монолитную легкобетонную замкнутую оболочку либо решетку с регулярно расположенными светопроемами, во втором случае — раскосную или безраскосную стальную многоярусную пространственную ферму.

Оболочковая конструктивная система жестче всех рассмотренных, поскольку несущие конструкции расположены по периметру здания. По этой причине ее применяют при строительстве самых высоких сооружений.

Оболочковая система присуща уникальным высотным зданиям жилого, административного или многофункционального назначения.

Оболочковые

-с решетчатой рамной или раскосной оболочкой,

-многосекционные решетчатые оболочки

-с макрофермами.

14,Комбинированные конструктивные системы многоэтажных зданий (каркасно­

с теновые, ствольно-каркасные и др.) Несущие конструкции. Принцип работы систем. Типы t многоэтажных зданий,

в которых целесообразно применять данные системы.

При комбинированном несущем остове (рис. II.3)

1. Каркасно-стеновая (неполный каркас;

2. Каркас расположен в пределах нижних 3 этажей, а вше бескаркасный несущий остов;

3. Стеновой остов в одном или в нескольких центрально расположенных стволах, которые обстроены по переферии стойками каркаса в один или несколько рядов.

1. Каркасно-стеновая (неполный каркас);

2. Ствольно-объемно-блочная система;

3. Ствольно-оболочная КС.

15,Понятие строительной системы. Материалы несущих конструкций, способы возведения здания. Соответствие конструктивной и строительной систем.

Строительные системы:

1. Традиционная (кладочная);

2. Крупноблочная;

3. Панельная или крупнопанельная (в основном для массовой застройки)

4. Монолитные и сборно-монолитные.

Традиционная. Каменные стены возводятся из глиняного и силикатного кирпича, керамических пустотелых блоков, из искусственных и естественных камней правильной формы. Междуэтажные перекрытия выполняют из ж/б сплошных и многопустотных плит. Остовы каменных зданий 10-14 эт – стеновой остов или остов с неполным каркасом с плитами перекрытий, опирающимися на наружные стены и на продольные ригели каркаса. Толщина 380 мм до 6 эт., при росте этажности – от 510 до 770 мм.

К рупноблочные. Повторяют конструктивную схему традиционных. Не применяется система с продольными стенами. Наружные стены выполняются из легкобетонных блоков с двухрядной разрезкой, в системе которой основными являются простеночные блоки и блоки-перемычки. На глухих участках вместо перемычек применяются поясные блоки. Толщина блоков наружных стен – 400, 500, 600 мм в зависимости от климатических условий. Внутренние стеновые блоки выполняют из тяжелого бетона с вертикальными круглыми пустотами толщиной 400 и 500 мм в зависимости от высоты дома. В местах пересечения внутренних и наружных стен обеспечивается перевязка поясных блоков, а закладные стальные детали блоков свариваются. Анкеровка перекрытий.

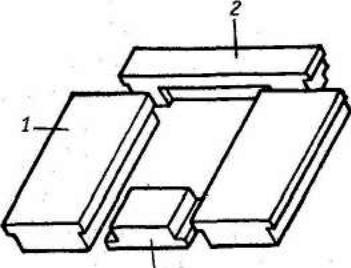

Крупноблочные наружные стены.

Разрезка стен на блоки: 1 —простеночный;

2 — перемычечный; 3 —подоконный

Крупнопанельная. 14-16 эт. Панели поперечных стен толщиной 16 см, плиты перекрытий 14 см, что соответствует конструктивному шагу 3,2 м. наружные стены – навесные панели из керамзитобетона толщиной 32 см, а длиной на 2 комнаты. Особенностью стен в первом 25-этажном доме служит решение всех стыков между наружными панелями внахлестку, дополнительной защитой гор. стыков служат балконные плиты.

Монолитная. Стеновая система, используются поперечные несущие стены или их перекрестное расположение. Учитываются температурно-осадочные и технологические швы, учитываются возможные деформации от усадки бетона. Технологические швы устраиваются для обеспечения возможности бетонирования отдельными захватами, которые могут разграничиваться в местах примыкания горизонтальных элементов к вертикальным. Лучше совмещать технологические швы с температурно-осадочными. При каркасном решении первого этажа расстояние между температурно-усадочными швами допускается увеличить на 20 %.
