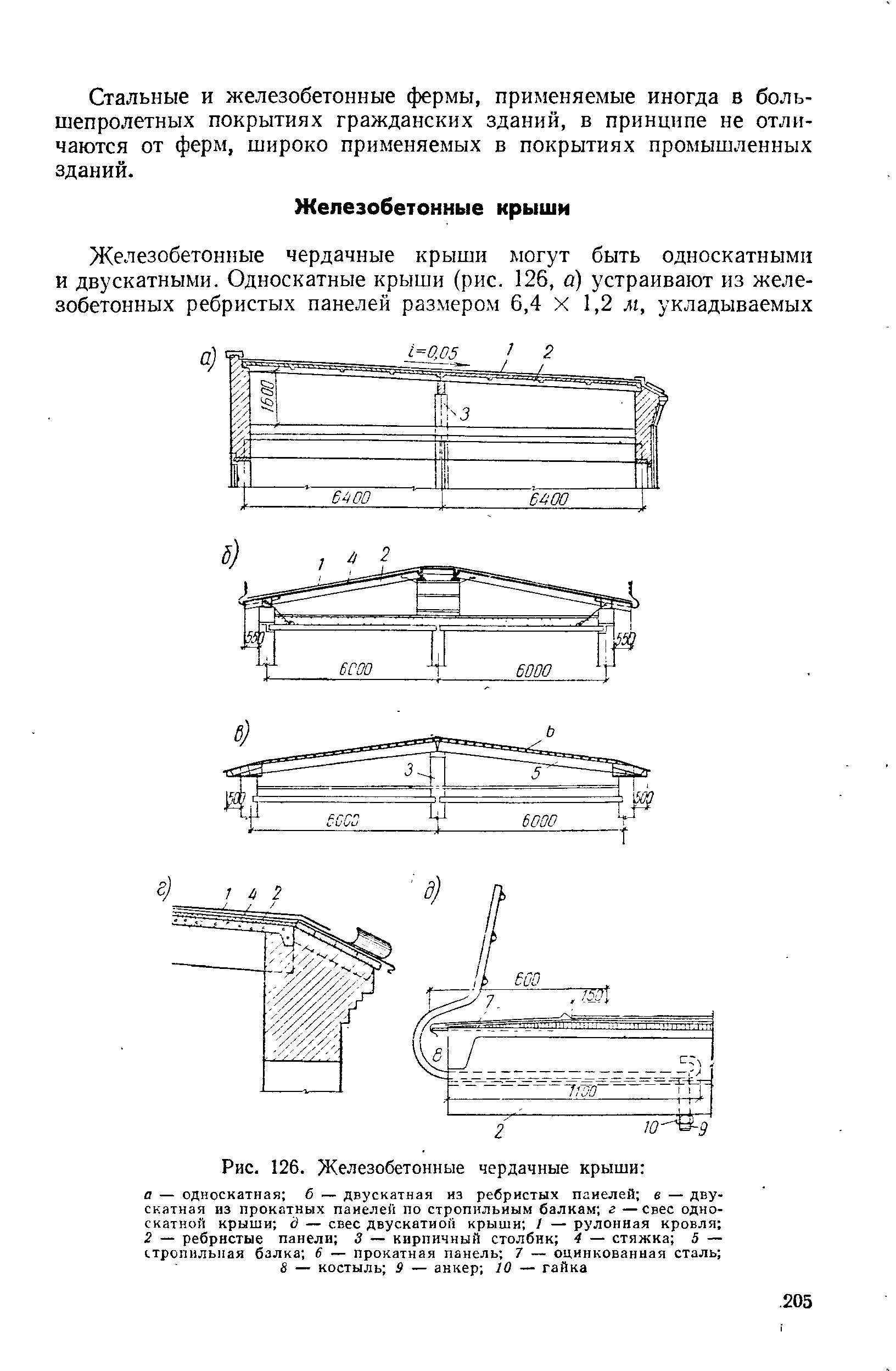

66. Основные типы конструкций чердачных жб крыш с теплым и холодным чердаком.

Рис. 20.13. Схемы конструкций чердачных плоских крыш: а, б — с холодным чердаком с рулонной (а) и безрулонной кровлей (б); в, г — с теплым чердаком с рулонной (в) и безрулонной кровлей; ¦ д, е — с открытым чердаком с рулонной (д) и безрулонной кровлей; ] — опорный элемент, 2 — пли­та чердачЕЮ1′о перекрытия, 3 — утеплитель, 4 — неутепленная кровелытя плита, 5 — рулонный ко­вер, 6 — водосборный лоток, 7 — опорная рама, 8 — защитный слой, 9 — пароизоляция, 10 — поло­са рубероида, 11 — опорный элемент фризовой панели, 12 — кровельная плита безрулонной кры­ши, 13 — мастичная или окрасочная гидроизоляция, 14- П — образный нательник. 15 — водосточ­ная воронка. 16 — вентиляционный блок, 17 — оголовок вентблока, 18 — утепленная кровельная плита, 19 — машиЕпюе отделение лифта, 20 — утепленная плита лотка, 21 — слоистая кровельная плита, 22 — неутепленная фризовая панель, 23 — то же, утепленная

67. Инверсионное покрытие.

В инверсионном покрытии утепляющий слой расположен не под гидроизоляционным ковром, а над ним (рис. 2). Такая конструкция позволяет предохранить гидроизоляционный слой от разрушающего воздействия ультрафиолетовых лучей, резких перепадов температуры, циклов замораживания и оттаивания, а также механических повреждении, что обеспечивает увеличение срока службы инверсионной крыши по сравнению с традиционной (т.н. 'мягкой') кровлей. Конструкция инверсионной кровли позволяет использовать ее в качестве эксплуатируемой плоской крыши, на которой можно загорать, поставить стол и стулья, посадить траву или устроить цветник.

На железобетонной плите покрытия по стяжке (или без нее) устраивают гидроизоляционный ковер из двух слоев 'Филизола' или одного слоя 'Кровлелита', поверх которого укладывают плиты утеплителя. На теплоизоляцию настилают ковер из фильтрующего материала, а затем насыпают гравий. Если крыша эксплуатируемая, то можно уложить тротуарную плитку. Рекомендуемый уклон инверсионных кровель 2,5-5%.

В процессе эксплуатации крыши талая или дождевая вода через гравийный слой протекает вниз, проходит через фильтрующий материал, частично через стыки между плитами утеплителя и стекает по гидроизоляционному ковру в водоотводящие устройства.

1 - железобетонная плита перекрытия 2 - грунтовочный слой 3 - гидроизоляционный ковер из рулонных материалов 4 - экструдированный пенополистирол 5 - фильтрующий материал 6 - слой гравия толщиной не менее 50 мм 7 - дренирующий спой из мелкого (4-8 мм) гравия 8 - настил из тротуарной плитки 9 - теплоизоляционный материал.

68. Конструкции эксплуатируемых крыш.

Рис. 7 Парапет продольной стены при традиционной эксплуатируемой кровле

1 - несущая железобетонная плита; 2 - выравнивающая стяжка из цементно-песчаного раствора; 3 - огрунтовка поверхности под кровлю; 4 - пароизоляция; 5 - плитный утеплитель; 6 - разделительный слой; 7 - основание под кровлю; 8 - основной водоизоляционный ковер; 9 - дополнительные слои ковра; 10 - цементно-песчаный раствор (бетонные плитки, асфальтобетон); 11 - наклонный бортик; 12 - парапетная плита; 13 - ограждение кровли; 14 - парапетная стенка.

Рис. 9 Парапет стены при инверсионной эксплуатируемой кровле

1 - несущая железобетонная плита; 2 - выравнивающая стяжка из цементно-песчаного раствора; 3 - огрунтовка поверхности под кровлю; 4 - наклонный бортик; 5 - слой кровельного материала (усиление ковра); 6 - основной водоизоляционный ковер; 7 - дополнительные слои ковра; 8 - плитный утеплитель; 9 - геотекстиль; 10 - дренажный слой; 11 - почвенный слой; 12 - бетонная плитка; 13 - парапетная стенка; 14 - крепежный элемент; 15 - стальной костыль; 16 - защитный фартук из стали.

69. Устройство внутренних водостоков, конструкция водосточной воронки.

1 - патрубок с фланцем; 2 - стальной хомут; 3 - уплотнитель; 4 - минеральная вата ISOVER; 5 - опора из легкого бетона; 6 - подливка цементно-песчанымраствором; 7 - местное понижение воронки; 8 - колпак водосточной воронки; 9 - прижимной фланец; 10 - мастика герметизирующая; 11 - дополнительные слои кровельного материала вокруг воронки; 12 - дополнительные слои ковра (усиление примыкания кровли к парапету); 13э

1 - водосточная воронка; 2 - сливной патрубок воронки; 3 - заделка канатом и цементом; 4 - стальная переходная деталь; 5 - резиновая прокладка; 6 - фланцевое соединение; 7 - отбортованный патрубок из ПВХ; 8 - прочистка; 9 - соединение на резиновом кольце стальной трубы и трубы (патрубка) из ПВХ; 10 - труба (патрубок) из ПВХ; 11 - чугунный патрубокфланец - гладкий конец.

70. Примыкание кровель покрытия к стене и парапету.

1 - парапет продольной стены; 2 - уплотнитель 2ПРП-40К; 3 - легкий бетон класса В7,5 на пористых заполнителях фракции 5 - 10 мм; 4 - бортик из теплоизоляционных плит ISOVER; 5 - приклеивающий состав; 6 - дополнительные слои ковра (усиление примыкания кровли к парапету); 7 - слой кровельного материала (усиление ендовы); 8 - костыль из стальной полосы 4×40 мм; 9 - дюбель ДГ 3,7×70 Ц6; 10 - защитный фартук из оцинкованной стали толщиной 0,8 мм;11 - ограждение кровли.

71. Скатные крыши мансард многоэтажных зданий и способы отвода воды.

Покрывает мансардную часть здания. Ее целесообразно делать легкой и вентилируемой. В качестве утеплителя здесь необходим предельно возможный огнестойкий материал. Этим требованиям отвечает минераловатная плита повышенной жесткости (МВП).

Кровля монтируется в следующей последовательности:

- на несущую наружную стену по периметру укладывается и крепится деревянный брус 120 × 60 мм;

- на брус ставятся и крепятся скобами стропила;

- к стропилам снизу прибивается деревянная обрешетка из реек 50 × 30 м;

- обрешетка снизу облицовывается двумя слоями гипсоволокнистого листа 12 × 2 = 24 мм (ГВЛ), на которые с одной стороны наклеиваются полосы герметика.

Одним наружным (со стороны помещения) листом облицовывается вся стена изнутри.

- на обрешетку и ГВЛ снаружи укладываются в 3 слоя лист МВП толщиной 50 мм каждый. При этом нижний слой заводится под стропило, а два верхних укладываются между стропилами;

- сверху на МВП кладется один лист ГВЛ толщиной 12 мм, который прижимается к нему рейкой 30 × 40 мм, прибиваемой сверху к стропилам;

- по стропилам вдоль здания укладывается обрешетка из деревянных реек 30 × 40 мм и по ней настилается металлочерепица;

- все это сверху накрывается металлическим коньковым элементом, а карниз снизу подшивается досками с прорезями для вентиляции крыши.

72. Устройство балконов, эркеров и лоджий в зданиях с несущими продольными стенами.

73. Устройство балконов, эркеров и лоджий в зданиях с несущими поперечными стенами.

74. Устройство балконов, эркеров и лоджий в каркасных зданиях.

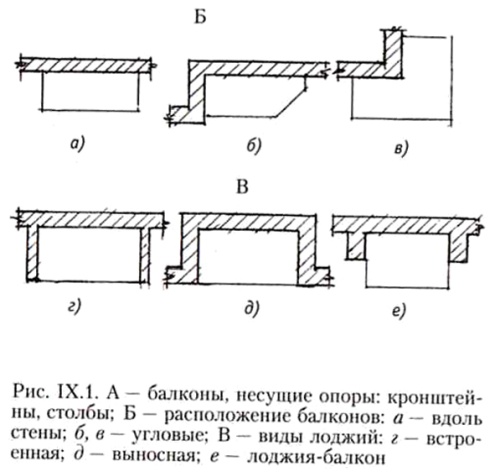

БАЛКОН – открытая площадка перед фасадной стеной (вдоль стены, угловые)

ЛОДЖИЯ – площадка, окруженная стенами с 3-х сторон (встроенная, выносная, лоджия-балкон)

Э РКЕР – часть комнаты, выступающая из плоскости стены, снабженная окном или остекленная по всему периметру.

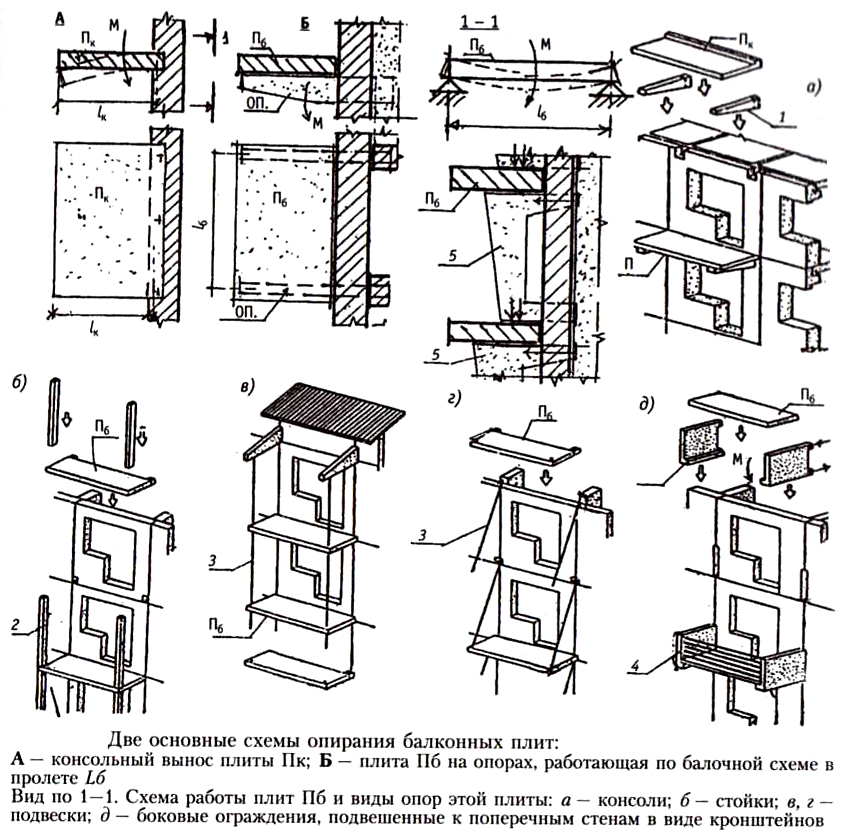

Конструктивное решение Б:

• Консольное опирание стен (2 варианта: защемление плиты в несущей стене – «консольная заделка плиты» - продольные несущие стены; консольный вынос плиты из междуэтажного перекрытия (для несущих и ненесущих стен) – продольные/поперечные несущие стены).

Ширина Б: 700…1100мм

• Опирание балконной плиты на внешние опоры по балочной схеме (консоли, кронштейны, стойки, подвески и тп). Позволяет не заводить плиты в фасадную стену. Поперечные несущие стены/ каркас. Ширина Б: 1200…1400мм (при каркасной схеме по архитектурным соображениям)

Уклон пола от стены 2%

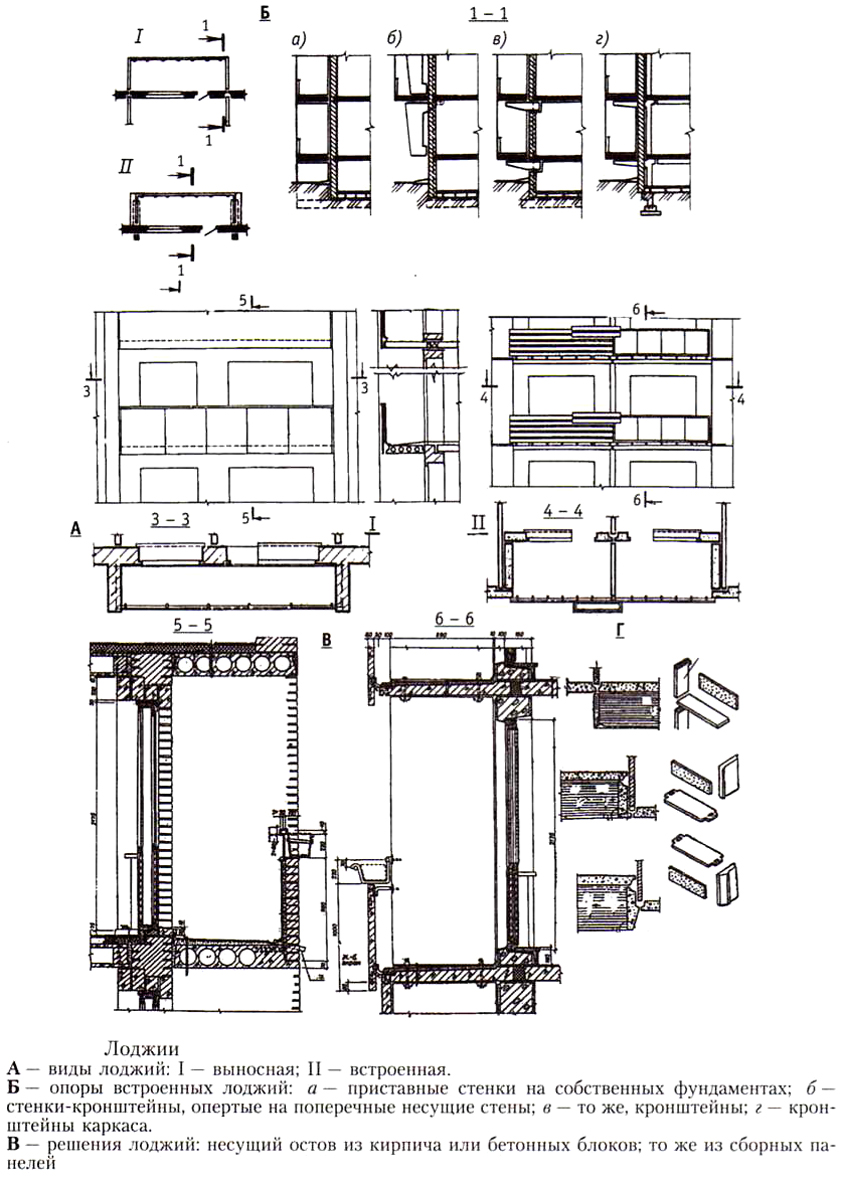

Конструктивные решения Л: Боковые стенки являются опорными для горизонтальных плит лоджий (монолитный и сборный вариант):

• Приставные стенки на собственных фундаментах

• Стенки-кронштейны, опертые на поперечные несущие стены

• Кронштейны, опертые на поперечные несущие стены

• Кронштейны каркаса

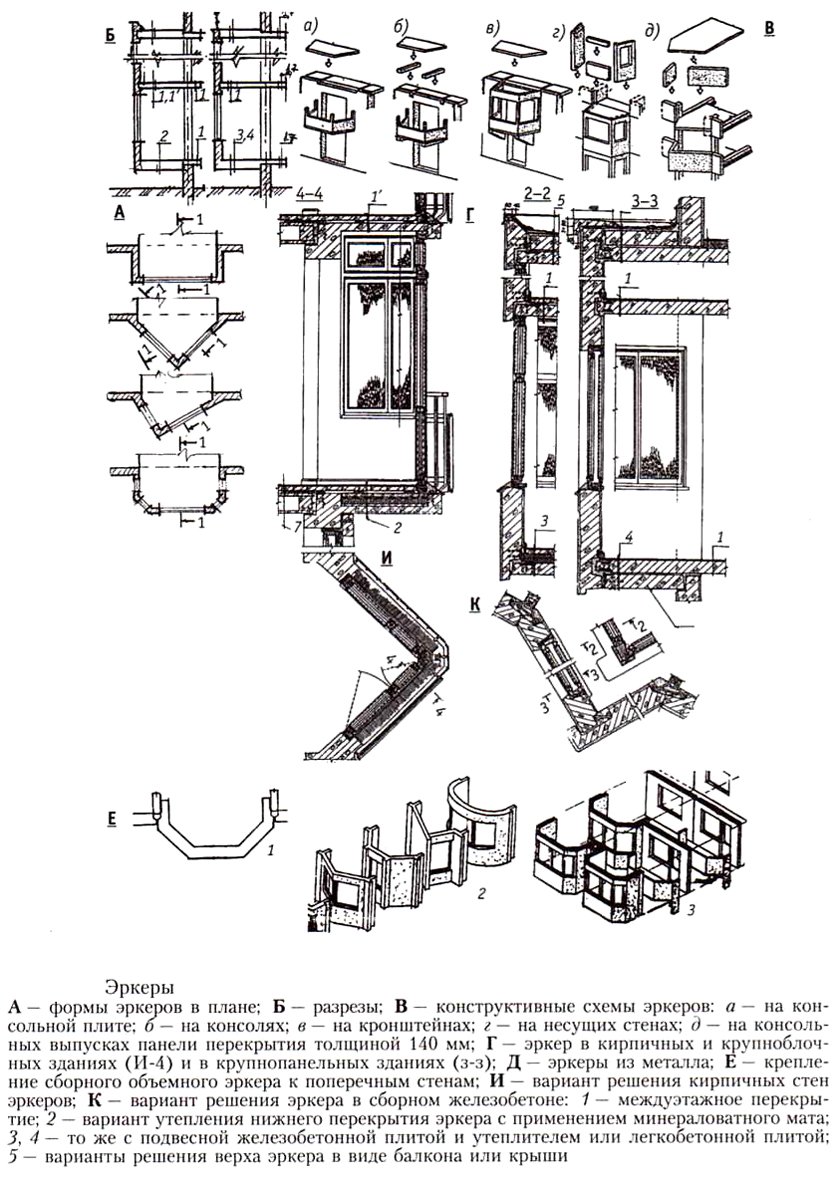

Конструктивные решения Э:

• Эркер на полную высоту дома: С самостоятельными несущими стенами на собственных фундаментах

• На часть высоты дома: в виде навесных элементов:

• С массивными наружными стенками – опирание на консольные балки или кронштейны, опертые на эти стены или защемленные в поперечных стенах

• Каркас – консоли наружного ряда колонн исп. для навески плит и стен Э

• Консольный поэтажный вылет плиты и навеска на них облегченных стен Э
