42,Наружные ограждения в каркасных гражданских и промышленных зданиях. Решение фасадов зданий. Конструктивные типы панелей, разрезка наружных стен на панели.
Наружные стены в каркасных зданиях решаются навесными и являются заполнением каркаса. Панельные наружные стены в каркасных многоэтажных зданиях выполняются 2 разновидностей : однослойные керамзитобетонные панели толщиной 300-350 мм ленточной разрезки или с разрезкой на высоту этажа; многослойные панели с внутренними и наружными слоями из жб и эффективным утеплителем в виде плит пенополистирола, пеностекла и др. размером на высоту этажа.
Приемы членений и привязок наружных ограждений каркасных зданий обеспечивают необходимую пластичность стен и разнообразие объемно-планировочных решений- организацию западов, сдвигов, поворотов, смещений, перепадов по высоте. Панели огибают сложные конфигурации каркасного здания в плане, в том числе внутренние и наружные углы. Эти приемы используются на горизонтальной двухрядной (ленточной) разрезке, включающей ленточные, простеночные угловые панели, панели для уступов фасадов, подоконные вставки, а также панели для лоджий, цоколей и фризов.
Унифицированный каркас включает фасадные колонны, из которых выпущены фасадные ригели, длина которых от оси колонны равна 1900мм. Ригели предназначены для устройства балконов, лоджий либо эркеров. При этом для тех же целей в боковых частях колонн предусмотрены закладные элементы, позволяющие сбоку приваривать металлические консоли.

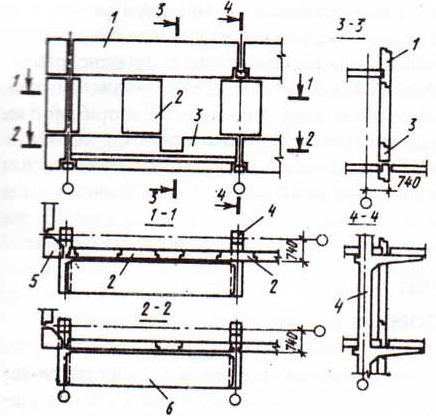

Панели наружных стен опираются на специальные элементы перекрытия- фасадные распорки- или на фасадные ригели и крепятся к жб каркасу с помощью монтажных сварных соединений. В отдельных случаях предусматривается использование стальных фахверков.
В каркасных многоэтажных зданиях, строящихся в Киеве, наружные стены выполняются в виде навесных панелей трех типов: однослойных керамзитобетонных толщиной 32 см с горизонтальной разрезкой; трехслойных с внутренним и наружным слоями из железобетона и эффективным утеплителем из пеностекла, фибролита и т. д ; однослойных керамических толщиной 30 см. Панели опираются на панели ригеля или на распорные элементы междуэтажных перекрытий . Навесные стеновые панели имеют большое преимущество перед самонесущими и несущими панелями, применяемыми еще в крупнопанельном строительстве. Одно из их главных достоинств заключается в том, что с помощью конструктивных мероприятий можно решить вопрос о водонепроницаемости стыков. Алюминиевые конструкции в течение длительного времени сохраняют хороший внешний вид Их эксплуатация не требует больших экономических затрат. Они позволят создавать разнообразие архитектурных решений, добиваться выразительности внешнего оформления фасадов. Анализируя опыт применения ограждающих конструкций в строительстве каркасно-панельных многоэтажных зданий, можно считать наиболее целесообразным использование однослойных навесных керамзитобетонных или керамических панелей с горизонтальной и вертикальной разрезкой, трехслойных навесных панелей с легким утеплителем, а также навесных панелей из алюминиевых конструкций и эффективных утеплителей.
43,Конструкции навесных панелей и крепление их к несущим элементам каркасного здания по фасаду и в торцах зданий.
44,Безригельный каркас из сборных железобетонных элементов. Принцип работы системы. Обеспечение жесткости и устойчивости системы. Узлы сопряжения плит перекрытия, капителей, колонн.

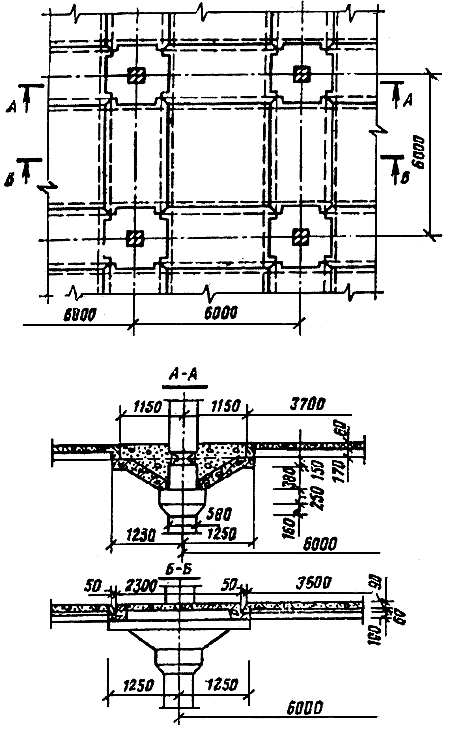

Сборные безбалочные перекрытия состоят из капителей, опирающихся на выступы колонн; надколонных панелей, укладываемых на капители в двух взаимно перпендикулярных направлениях, и пролетных панелей, опирающихся по контуру на подколенные панели.
Основное конструктивное назначение капителей в том, чтобы обеспечить жесткое сопряжение перекрытия с колоннами, уменьшить размер расчетных пролетов панелей и создать опору для панелей. Сетка колонн обычно квадратная размером 6Х6м. Преимущество безбалочных панельных перекрытий в сравнении с балочными — в лучшем использовании объема помещений из-за отсутствия выступающих ребер, облегчении устройства различных производственных проводок и коммуникаций. Благодаря меньшей конструктивной высоте безбалочного перекрытия уменьшается общая высота многоэтажного здания и сокращается расход стеновых материалов. Надколонные и пролетные панели выполняют ребристыми или пустотными. В местах сопряжения элементов сваривают стальные закладные детали и замоноличивают швы. По характеру работы под нагрузкой сборные безбалочные перекрытия аналогичны балочным. Пролетная панель работает как плита, опертая по контуру.
Выступающая за грань колонны часть капители работает как консоль. Сборные безбалочные перекрытия можно устраивать и без капителей. Конструкция плит таких перекрытий аналогична конструкциям монолитных безбалочных плит.
З
дания
с такими перекрытиями возводят по методу
подъема этажей. Безбалочные и безкапительные
перекрытия (плиты) всех этажей изготовляют
на бетонной подготовке первого этажа.
Между ними укладывают разделяющие
прослойки. В местах установки колонн в
плитах перекрытий оставляют отверстия,
окаймленные заделанными в бетон
металлическими хомутами. После установки
колонн гидравлическими домкратами,
работающими синхронно, плиты поднимают
до проектных отметок.
45,Конструктивные системы многоэтажных каркасных зданий из монолитного
железобетона. Применяемые пролеты и типы перекрытий. Узлы сопряжения
вертикальных и горизонтальных несущих конструкций. Колонны, пилоны, диафрагмы
жесткости.
46,Размещение диафрагм жёсткости в планах секций связевых и рамно-связевых схем каркасов многоэтажных зданий.
47,Безригельный каркас. Принцип работы системы. Обеспечение жесткости и устойчивости системы. Узлы сопряжения колонн и перекрытий. Устройство капителей.
48, Варианты конструктивных решений стенового несущего остова из сборномонолитного железобетона.
49, Варианты конструктивных решений каркасного несущего остова из сборномонолитного железобетона.

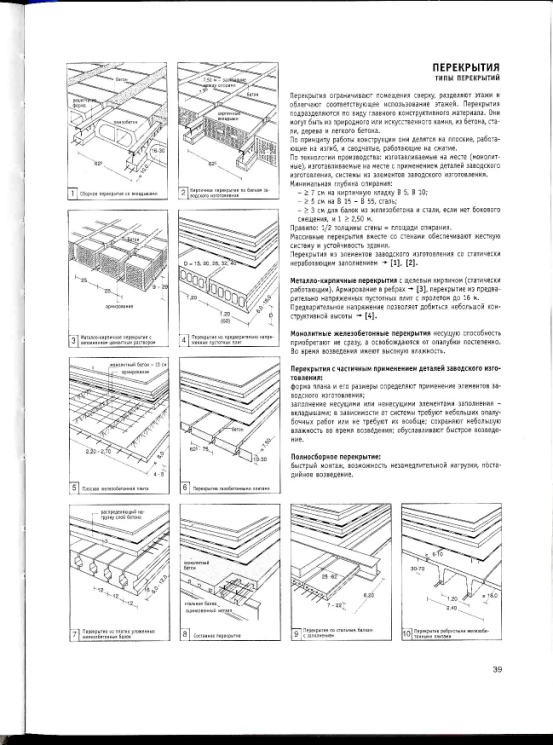

50,Требования, предъявляемые к междуэтажным перекрытиям и способы их реализации. Типы перекрытий для зданий различных конструктивных систем.
Важно, чтобы перекрытия были надежными, индустриальными, экономичными.
Перекрытия совмещают два вида функций: несущую и ограждающую. Ограждающие функции состоят в изоляции помещений, расположенных друг над другом, от разного рода внешних воздействий. Несущие — в необходимости воспринимать нагрузки постоянные и временные. Восприятие этих нагрузок и передачу усилий на вертикальные опоры осуществляют несущие элементы — балки и плиты.
Обеспечить несущую способностъ — означает обеспечить восприятие конструкцией без разрушений при наихудших комбинациях сочетание всех нагрузок. Несущие элементы перекрытий должны обладать надлежащей жесткостью. Жест-кость —это характеристика конструкций, определяющая ее способность сопротивляться деформации изгиба из своей плоскости, характеризуемая величиной прогибов перекрытий. Нормами установлены предельные величины прогибов, при которых жесткость конструкций считается достаточной: от 1/200 до 1/400 величины пролета в зависимости от типа здания, его капитальности, требований к отделке потолков и т.п. Превышение этих значений может вызвать нежелательные последствия — появление трещин в нижних слоях перекрытий, что снижает их эксплуатационные качества, в частности, звукоизоляцию, долговечность, ухудшает интерьер.
Несущие конструкции перекрытий должны также обеспечить восприятие деформации изгиба и сдвига в своей плоскости при восприятии горизонтальных нагрузок, действующих на здание. Являясь горизонтальными диафрагмами здания, они обеспечивают совместность работы всех вертикальных элементов несущего остова, для чего должна быть обеспечена надежная связь с несущим остовом: перекрытия заделываются в стены анкерными креплениями, соединяются с ригелями и колоннами каркаса сваркой закладных деталей и замоноличиванием узлов.
Для изготовления несущих элементов перекрытий многоэтажных зданий применяются несгораемые материалы: железобетон на тяжелом и легком заполнителях (керамзито-, шлако-, перлитобетонах и др.); стальной профилированный настил, металлические балки, защищенные от непосредственного воздействия огня, и т.п. Перекрытия выполняются сборными, монолитными, сборно-монолитными.
Панели поперечных стен в соответствии с величиной действующих усилий приняты толщиной 16 см, плиты перекрытия —14 см, что соответствует конструктивному шагу 3,2 м. Это позволило получить крупноразмерные плиты перекрытий, исключить промежуточные швы в пределах комнат и тем самым улучшить звукоизоляцию помещений.
