28) Этапы процесса нормализации и взаимосвязи между разными нормальными формами.

№ п/п	Содержание этапа	Достигаемый результат
1	Приведение к 1-й нормальной форме (1НФ)	Обеспечение простой (однородной) структуры таблиц
2	Приведение ко 2-й нормальной форме (2НФ)	Устранение частичной зависимости атрибутов от первичного ключа
3	Приведение к 3-й нормальной форме (3НФ)	Устранение транзитивной зависимости атрибутов от первичного ключа
4	Приведение к нормальной форме Бойса-Кодда (НФБК)	Удаление оставшихся аномалий из функциональных зависимостей

Позднее были введены нормальные формы более высокого порядка — 4-я и 5-я (4НФ и 5НФ).

Однако на практике они используются крайне редко.

Для создания таблиц приемлемого качества обязательны только требования 1НФ (1-й нормальной формы).

Все остальные формы могут использоваться по желанию проектировщика, но для полного исключения аномалий при изменении данных рекомендуется выполнять нормализацию как минимум до 3НФ (3-я нормальная форма).

Взаимосвязи между отдельными НФ

Как следует из этого рисунка, некоторые таблицы в форме 1НФ могут одновременно находиться и в форме 2НФ.

Точно также, для некоторых таблиц в форме 2НФ могут одновременно удовлетворяться требования 3НФ и т.д.

Для нормальных форм более высокого уровня область применения монотонно сужается.

26) Методология логического проектирования реляционной БД: исключение отклонений от реляционной модели данных, формирование логической структуры в виде набора таблиц, организация связей между таблицами.

Нужно выполнить следующую последовательность действий:

1. Исключение элементов, несовместимых с реляционной моделью данных.

2. Формирование набора таблиц для логической структуры реляционной БД.

3. Проверка полученных таблиц с учетом требований нормализации.

4. Определение ограничений целостности данных.

1. Исключение элементов, несовместимых с реляционной моделью данных

Концептуальная модель данных часто содержит конструкции, для которых нет поддержки в реляционных СУБД.

На этом этапе от таких конструкций нужно избавиться путем их преобразования.

Преобразованию подлежат следующие элементы концептуальной модели данных:

1. связи типа «многие ко многим»;

2. сложные связи;

3. многозначные атрибуты;

4. связи с атрибутами;

5. рекурсивные связи.

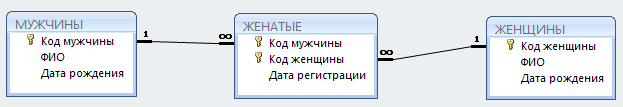

1а) Исключение связи «многие ко многим»

Вместо связи N:М нужно ввести еще одну промежуточную сущность и две связи 1:М.

1b) Преобразование сложных связей

Исключение сложной связи (степень>2) идет по следующему сценарию:

• в модель добавляется новая сущность;

• вводятся бинарные связи типа 1:М для связи этой сущности с исходными сущностями.

Сложная связь после преобразования: 1с) Исключение многозначных атрибутов

Вместо такого атрибута вводится новая сущность с соответствующим однозначным атрибутом, который становится первичным ключом.

Между новой и исходной сущностями организуется связь типа 1:М.

Пример исключения многозначного атрибута

Пусть концептуальная модель содержит сущность ОТДЕЛ с атрибутом Номер_телефона.

Если некоторые отделы имеют несколько контактных телефонов, то этот атрибут относится к типу многозначного.

Для исключения из модели такого атрибута вводится дополнительная сущность ТЕЛЕФОН:
