34. Динамика давления сво.
Р-м динамику гидрост-го давления СО с нагреваемой водой:
1)при бездействии насоса:
Естественное циркуляционное давление возникает вследствие разницы гидростатического давления столбцов охложденной и нагретой воды.
Гидростатическое давление в точке присоединения трубы расширительного бака к магистрали при постоянном объеме воды в сис-е не изменяется. Эта точка наз-ся т-ой постоянного давления или «нейтральной» точкой СО.
2) при работе насоса:
Насос усиливает циркуляцию, нагнетая воду в трубы с одной стороны и засасывая с другой.
Уровень
воды в расширительном баке при работе
насоса не изменяется,
гидростатическое давление в точке
присоединения бака будет постоянным,
а точка по прежнему останется нейтральной.
Нейтральная точка будет местом, в котором давление развиваемое насосом будет менять знак.
Т.о. при циркуляции воды в замкнутой СО гидростат. давление изменяется во всех точках за исключением точки присоединения трубы расширительного бака.
В зоне всасывания насоса необходимо учитывать понижение давления. При этом возможен случай, когда давление понизится ниже атмосферного, т.е. возникнет разряжение. Это может привести к парообразованию при высокой темперетуре (100 0С) или подсос воздуха ч/з резьбовые соединения или арматуру при низкой температуре. Для недопущения этого возможно 3 варианта:
1) поднятие бакана достаточную высоту;
2) перемещение бака к наиболее опасной верхней точке с целью включения верхней магистрали в зону нагнетания;
3) присоединение расширительного бака вблизи к всасывающему патрубку насоса;
В насосной СВО расчетное давление для создания циркуляции воды определяется по формулам:
1) в вертикальной однотрубной и бифилярной
∆Pр=∆Pн+∆Pe, Па
2) в 2-х трубной, в горизонтальной однотрубной и бифилярной:
∆Pр=∆Pн+0,4∙∆Pe, Па
∆Pн – циркуляционное давление создаваемое насосом;
∆Pe – естественное циркуляционное давление;
∆Pе=∆Pе тр+∆Pe пр,
∆Pе тр – естественное циркуляционное давление возникающее в следствии охлаждения воды в трубах, Па;
∆Pe пр - естественное циркуляционное давление возникающее в циркул. кольцо следствии охлаждения воды в отопительных приборах, Па;
35. Расчет давления в насосной системе водяного отопления.
В насосной СВО расчетное давление для создания циркуляции воды опр-ся по формуле:
1) Вертикальной однотрубной, бифилярной
2)в двухтрубной, горизонтальной однотрубной, бифилярной.
-циркуляционное
давление создаваемое насосом.,Па
-естественное
циркуляционное давление,Па.
-
-естественное
циркуляционное давление ,возникающие
в следствии охлаждения воды в трубах,Па.
----естественное
циркуляционное давление, возникающие
в циркуляционном кольце в следствии
охлаждения воды в отопительных приборах.
36.Гидравлический расчет системы водяного отопления. Методы расчета.
Цель расчета: подобрать диаметры трубопроводов, регулировочные и балансовые клапоны, циркуляционные насосы, при условии использования располагаемого перепада давления, для обеспечения стабильности и бесшумного СВО, минимизация эксплуатационных капитальных затрат.
Гидравлический расчет выполняется по аксонометрической схеме трубопроводов СО. На схеме находят циркуляционные кольца, делят их на участки, наносят тепловые нагрузки каждого отопительного прибора, равные тепловой расчетной нагрузкам помещения. Каждое циркуляционное кольцо, это замкнутый контур последовательных участков. Участок- одна или несколько труб с одним и тем же расходом теплоносителя.
В качестве главного ( основного ) расчетного циркуляционного кольца применяются:
1) В СВО с тупиковым движение воды: а)для однотрубных систем- кольцо через наиболее нагруженный из самых удаленных стояков. б) для двухтрубных- кольцо через нижний отопительный прибор, наиболее нагруженного стояков и самых удаленных стояков.
2) в системе с попутным движение в теплоносителях: а)для однотрубных -кольцо через наиболее нагруженный стояк. б)для двхтрубных -кольцо через нижний отопительный прибор наиболее нагруженного стояка. в)в горизонтальных СВО: кольцо через наиболее нагруженную ветвь нижнего этажа здания.
Сущ. два метода гидравлического расчета.
1.Метод удельных потерь давления: Подбор диаметров труб и определения потерь давления в циркуляционном кольце, производится по изначально заданной величине располагаемого давления для СВО, диаметры участков опре-ся по оринтер. величине удельных потерь давления на трение. Этот метод целесообразно применять для расчета двухтрубных СВО и обязательно для СВО с естественной циркуляцией.
2. метод характеристик сопротивления. Диаметры труб и потери давления в кольце опр-ся по задаваемой оптимальной скорости движения теплоносителя на каждом участке, а потери давления на трение местных сопротивлений опр-ся в хар-ки гидравлич. сопротивления участка Sуч ,выражающий потери давления на участке при расходе воды 1кг/ч.
Скорость теплоносителя в горизонтально расположенных трубах следует применять более 0.25 м/с для обеспечения удаления воздуха из них. Оптимальная скорость движения воды в стальных трубах 0.3-0.5 м/с,в медных и полимерных 0.5-0.7 м/с. Удельная потеря давления на трение не более 100-200 Па/м.Этот метод целесообразно применять при повышенной скорости воды в системе для однотрубных СВО.
31. Динамика давления сво.
Р-м динамику гидрост-го давления СО с нагреваемой водой:
1)при бездействии насоса:
Естественное циркуляционное давление возникает вследствие разницы гидростатического давления столбцов охложденной и нагретой воды.
Гидростатическое давление в точке присоединения трубы расширительного бака к магистрали при постоянном объеме воды в сис-е не изменяется. Эта точка наз-ся т-ой постоянного давления или «нейтральной» точкой СО.
2) при работе насоса:
Насос усиливает циркуляцию, нагнетая воду в трубы с одной стороны и засасывая с другой.
Уровень воды в расширительном баке при работе насоса не изменяется, гидростатическое давление в точке присоединения бака будет постоянным, а точка по прежнему останется нейтральной.
Нейтральная точка будет местом, в котором давление развиваемое насосом будет менять знак.
Т.о. при циркуляции воды в замкнутой СО гидростат. давление изменяется во всех точках за исключением точки присоединения трубы расширительного бака.
В зоне всасывания насоса необходимо учитывать понижение давления. При этом возможен случай, когда давление понизится ниже атмосферного, т.е. возникнет разряжение. Это может привести к парообразованию при высокой темперетуре (100 0С) или подсос воздуха ч/з резьбовые соединения или арматуру при низкой температуре. Для недопущения этого возможно 3 варианта:
1) поднятие бакана достаточную высоту;
2) перемещение бака к наиболее опасной верхней точке с целью включения верхней магистрали в зону нагнетания;
3) присоединение расширительного бака вблизи к всасывающему патрубку насоса;
В насосной СВО расчетное давление для создания циркуляции воды определяется по формулам:
1) в вертикальной однотрубной и бифилярной
∆Pр=∆Pн+∆Pe, Па
2) в 2-х трубной, в горизонтальной однотрубной и бифилярной:
∆Pр=∆Pн+0,4∙∆Pe, Па
∆Pн – циркуляционное давление создаваемое насосом;
∆Pe – естественное циркуляционное давление;
∆Pе=∆Pе тр+∆Pe пр,
∆Pе тр – естественное циркуляционное давление возникающее в следствии охлаждения воды в трубах, Па;
∆Pe пр - естественное циркуляционное давление возникающее в циркул. кольцо следствии охлаждения воды в отопительных приборах, Па;
32. Расчет давления в насосной системе водяного отопления.
В насосной СВО расчетное давление для создания циркуляции воды опр-ся по формуле:
1) Вертикальной однотрубной, бифилярной
2)в двухтрубной, горизонтальной однотрубной, бифилярной.
-циркуляционное давление создаваемое насосом.,Па
-естественное циркуляционное давление,Па.
- -естественное циркуляционное давление ,возникающие в следствии охлаждения воды в трубах,Па.
----естественное циркуляционное давление, возникающие в циркуляционном кольце в следствии охлаждения воды в отопительных приборах.
34.Гидравлический расчет системы водяного отопления. Методы расчета.
Цель расчета: подобрать диаметры трубопроводов, регулировочные и балансовые клапоны, циркуляционные насосы, при условии использования располагаемого перепада давления, для обеспечения стабильности и бесшумного СВО, минимизация эксплуатационных капитальных затрат.
Гидравлический расчет выполняется по аксонометрической схеме трубопроводов СО. На схеме находят циркуляционные кольца, делят их на участки, наносят тепловые нагрузки каждого отопительного прибора, равные тепловой расчетной нагрузкам помещения. Каждое циркуляционное кольцо, это замкнутый контур последовательных участков. Участок- одна или несколько труб с одним и тем же расходом теплоносителя.
В качестве главного ( основного ) расчетного циркуляционного кольца применяются:
1) В СВО с тупиковым движение воды: а)для однотрубных систем- кольцо через наиболее нагруженный из самых удаленных стояков. б) для двухтрубных- кольцо через нижний отопительный прибор, наиболее нагруженного стояков и самых удаленных стояков.
2) в системе с попутным движение в теплоносителях: а)для однотрубных -кольцо через наиболее нагруженный стояк. б)для двхтрубных -кольцо через нижний отопительный прибор наиболее нагруженного стояка. в)в горизонтальных СВО: кольцо через наиболее нагруженную ветвь нижнего этажа здания.
Сущ. два метода гидравлического расчета.
1.Метод удельных потерь давления: Подбор диаметров труб и определения потерь давления в циркуляционном кольце, производится по изначально заданной величине располагаемого давления для СВО, диаметры участков опре-ся по оринтер. величине удельных потерь давления на трение. Этот метод целесообразно применять для расчета двухтрубных СВО и обязательно для СВО с естественной циркуляцией.
2. метод характеристик сопротивления. Диаметры труб и потери давления в кольце опр-ся по задаваемой оптимальной скорости движения теплоносителя на каждом участке, а потери давления на трение местных сопротивлений опр-ся в хар-ки гидравлич. сопротивления участка Sуч ,выражающий потери давления на участке при расходе воды 1кг/ч.
Скорость теплоносителя в горизонтально расположенных трубах следует применять более 0.25 м/с для обеспечения удаления воздуха из них. Оптимальная скорость движения воды в стальных трубах 0.3-0.5 м/с,в медных и полимерных 0.5-0.7 м/с. Удельная потеря давления на трение не более 100-200 Па/м.Этот метод целесообразно применять при повышенной скорости воды в системе для однотрубных СВО.
27

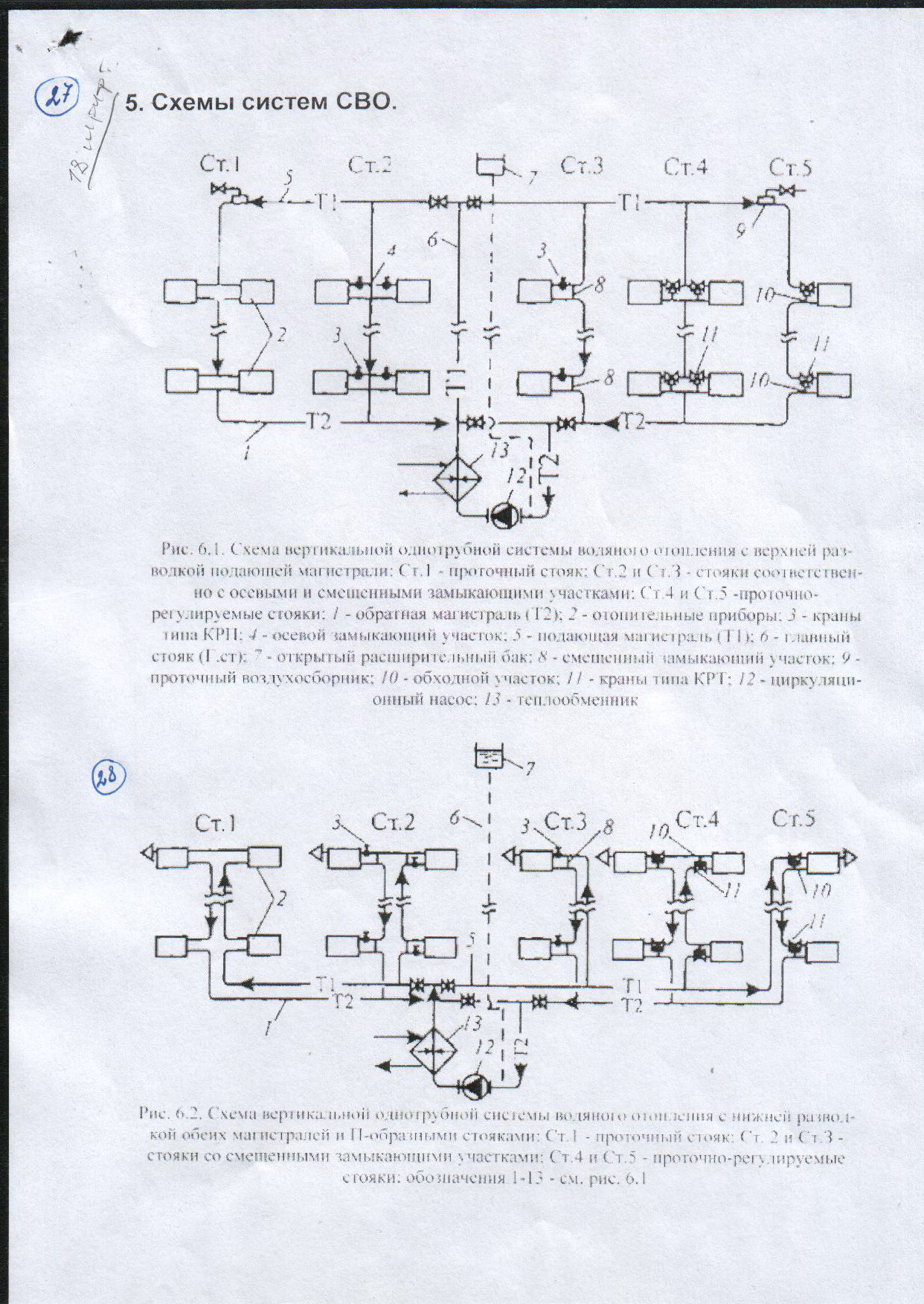

Схема вертикальной однотрубной системы водяного отопления с верхней разводкой подающей магистрали: Cт. 1- проточный стояк; Ст.2 и Ст. 3- стояки соответственно с осевыми и смешенными замыкающими участками; Ст.4 и Ст.5 –проточно-регулируемые стояки : 1- обратная магистраль(Т2); 2-отопительные приборы; 3- краны типа КРП; 4- осевой замыкающий участок; 5- подающая магистраль(Т1); 6- главный стояк (Г. ст.); 7- открытый расширительный бак; 8- смещенный замыкающий участок; 9- проточный воздухосборник; 10- обходной участок; 11- кран типа КРТ; 12- циркуляционный насос; 13- теплообменник.
Достоинства: меньшая масса и длина труб, унифицированные узлы систем, облегченный монтаж большая гидравлическая устойчивость.
Недостатки: увеличенная поверхность отопительных приборов, «цепная реакция» при регулировании теплоотдачи отопительных приборов.
28
Схема вертикальной однотрубной системы водяного отопления с нижней разводкой обеих магистралей и П-образными стояками: СТ1- проточный стояк; Ст2 и Ст3 – стояки со смещенными замыкающими участками; Ст4 и Ст5 – проточно-регулируемые: 1- обратная магистраль(Т2); 2-отопительные приборы; 3- краны типа КРП; 4- осевой замыкающий участок; 5- подающая магистраль(Т1); 6- главный стояк (Г. ст.); 7- открытый расширительный бак; 8- смещенный замыкающий участок; 9- проточный воздухосборник; 10- обходной участок; 11- кран типа КРТ; 12- циркуляционный насос; 13- теплообменник.
Достоинства: меньшая масса и длина труб, унифицированные узлы систем, облегченный монтаж большая гидравлическая устойчивость.
Недостатки: увеличенная поверхность отопительных приборов, «цепная реакция» при регулировании теплоотдачи отопительных приборов
29
Схема
вертикальной двухтрубной системы
водяного отопления: а- с верхней разводкой
подающей магистрали; б- с нижней разводкой
обеих магистралей: 1 и 2- подающие (Т1) и
обратные (Т2) магистрали; 3 и 4- соответственно
подающие и обратные части стояков;
отопительные приборы;6- краны типа КРД
; 7- главный стояк (Г. ст.); 8- открытый
расширительный бак ; 9- воздушная линия;
10- воздушные краны; 11- соединительная
труба расширительного бака; 12-
циркуляционный насос;13- теплообменник
Достоинства: уменьшенное гидравлическое сопротивление. Регулировка количества теплоносителя циркулирующего в системе даёт возможность экономии тепла.
Недостатки: плохая гидравлическая и тепловая устойчивость вертикальных систем
30
Схема вертикальной однотрубной системы водяного отопления с «опрокинутой» циркуляцией воды и приточным открытым расширительным баком; Ст1- приточный стояк с конвекторами с кожухом; Ст2 и Ст5- проточно-регулируемые стояки соответственно с конвекторами без кожуха и радиаторами;Ст3- проточный стояк с радиаторами; Ст4- стояк со смещенными к радиаторами замыкающими участками: 1- обратная магистраль(Т2); 2-отопительные приборы; 3- краны типа КРП; 4- осевой замыкающий участок; 5- подающая магистраль(Т1); 6- главный стояк (Г. ст.); 7- открытый расширительный бак; 8- смещенный замыкающий участок; 9- проточный воздухосборник; 10- обходной участок; 11- кран типа КРТ; 12- циркуляционный насос; 13- теплообменник.
31
Схема горизонтальной однотрубной системы водяного отопления: I-проточная ветвь для приборов, расположенных на различных этажах: II-проточная бифилярная ветвь; III-ветвь с замыкающими участками: 1-радиаторы;2- воздушная труба; 3- воздушные краны; 4- подающий стояк; 5- обратный стояк; 6- запорно-регулирующая арматура; 7-открытый расширительный бак; 8- конвекторы двухтрубные; 9- краны типа КРП; 10- осевой замыкающий участок; 11- обратная магистраль; 12- циркуляционный насос; 13-теплообменик
32432432452343243099
22Вертикальной однотрубной системы водяного отопления с верхне й разводкой подающей магистрали
Схема вертикальной однотрубной системы водяного отопления с верхней разводкой подающей магистрали: Cт. 1- проточный стояк; Ст.2 и Ст. 3- стояки соответственно с осевыми и смешенными замыкающими участками; Ст.4 и Ст.5 –проточно-регулируемые стояки : 1- обратная магистраль(Т2); 2-отопительные приборы; 3- краны типа КРП; 4- осевой замыкающий участок; 5- подающая магистраль(Т1); 6- главный стояк (Г. ст.); 7- открытый расширительный бак; 8- смещенный замыкающий участок; 9- проточный воздухосборник; 10- обходной участок; 11- кран типа КРТ; 12- циркуляционный насос; 13- теплообменник.
Достоинства: меньшая масса и длина труб, унифицированные узлы систем, облегченный монтаж большая гидравлическая устойчивость.
Недостатки: увеличенная поверхность отопительных приборов, «цепная реакция» при регулировании теплоотдачи отопительных приборов.
23Вертикальной однотрубной системы водяного отопления с нижней разводкой
Схема вертикальной однотрубной системы водяного отопления с нижней разводкой обеих магистралей и П-образными стояками: СТ1- проточный стояк; Ст2 и Ст3 – стояки со смещенными замыкающими участками; Ст4 и Ст5 – проточно-регулируемые: 1- обратная магистраль(Т2); 2-отопительные приборы; 3- краны типа КРП; 4- осевой замыкающий участок; 5- подающая магистраль(Т1); 6- главный стояк (Г. ст.); 7- открытый расширительный бак; 8- смещенный замыкающий участок; 9- проточный воздухосборник; 10- обходной участок; 11- кран типа КРТ; 12- циркуляционный насос; 13- теплообменник.
Достоинства: меньшая масса и длина труб, унифицированные узлы систем, облегченный монтаж большая гидравлическая устойчивость.
Недостатки: увеличенная поверхность отопительных приборов, «цепная реакция» при регулировании теплоотдачи отопительных приборов
24Вертикальной двухтрубной системы водяного отопления
Схема вертикальной двухтрубной системы водяного отопления: а- с верхней разводкой подающей магистрали; б- с нижней разводкой обеих магистралей: 1 и 2- подающие (Т1) и обратные (Т2) магистрали; 3 и 4- соответственно подающие и обратные части стояков; отопительные приборы;6- краны типа КРД ; 7- главный стояк (Г. ст.); 8- открытый расширительный бак ; 9- воздушная линия; 10- воздушные краны; 11- соединительная труба расширительного бака; 12- циркуляционный насос;13- теплообменник
Достоинства: уменьшенное гидравлическое сопротивление. Регулировка количества теплоносителя циркулирующего в системе даёт возможность экономии тепла.
Недостатки: плохая гидравлическая и тепловая устойчивость вертикальных систем
25 Горизонтальной однотрубной системы водяного отопления
Схема горизонтальной однотрубной системы водяного отопления: I-проточная ветвь для приборов, расположенных на различных этажах: II-проточная бифилярная ветвь; III-ветвь с замыкающими участками: 1-радиаторы;2- воздушная труба; 3- воздушные краны; 4- подающий стояк; 5- обратный стояк; 6- запорно-регулирующая арматура; 7-открытый расширительный бак; 8- конвекторы двухтрубные; 9- краны типа КРП; 10- осевой замыкающий участок; 11- обратная магистраль; 12- циркуляционный насос; 13-теплообменик
