1.Тепловые условия комфортности для человека в помещении.

Тепловой режим здания—сов-ть всех факторов и процессов, определяющих тепловую установку в его помещении. В жилых, обществ. и промышленных зданиях необходимо поддерживать для людей и производственных процессов определенные метеорологических условий—требуемый микроклимат.

В организме человека постоянно вырабатывается тепло, кот. передается в окружающую среду. Поддержаниие постоянной тем-ры организма около 36,6 °С обеспечивает физиологическая система терморегуляции, напряжении этой системы сказывается на самочувствии и на работоспособности человека , система терморегуляции человека в состоянии поддерживать равенство между тепловыделением и теплопотерей организма в 14-23°С. При более низкой или высокой тем-ры воздуха в теле человека может наблюдаться недостаток или избыток тепла вызывающее переохлаждение или перегревание, в том случае условия, в кот.находится человек называют дискомфортными.

В спокойном состоянии организм взрослого человека 120 Вт тепла вырабатывается, при тяжелой работе до 470 Вт,а при maх-ных кратковременных работ-до 1000 Вт.

Интенсивность теплоотдачи с поверхности человека зависит нетолько от тем-ры воздуха °С,но и от средней тем-ры поверхности ограждений и отопительных приборов обращенных в помещений, размеры кот. определяют радиационную t_R тем-ру перемещений. Сочетание этих тем-р будет комфортных, если большинство людей в помещении «+» оценивают свое физическ. состояние. В зависимости от преобладающего способа теплопередачи , отопление может быть конвективным и лучевым. При конвективном отоплении tв>t_R—этот способ отопления широко распространен, при лучистом— tв<t_R.,но это отопление более благоприятнее для человека.

2.Расчетные характеристики наружного климата холодного периода года.

Расчетные тепловые условия в помещения принимают в зависимости от функционального назначения и саниторно-гигиенических требований. Для большинства общественных и жилых зданий эти условия выбираются приблизительно на одном уровне. Однако, кроме санит-гиген и технологических требований, определяющий диапазон внут условий, является важной степень обеспеченности поддержания заданных внут условий.

Обеспеченность определяет как часто или на сколько продолжительными могут быть отклонения внут условий от заданных расчетных. Такие здания как больницы, родильные дома, детские ясли,а также некоторые цехи с строгими технологическими режимами требуют высокой степени обеспеченности расчетных условий, заданные параметры в них должны выдерживаться пр любых погодных условий. В жилых домах, общежитиях, музеях и т.д. возможные разовые, кратковременные отклонения от расчетных условий. В зданиях, периодически функционирующих, и с кратковременными прибываниями людей(торгово-выставочные залы, залы ожидания) степень обеспеченности расчетных внут условий может быть еще более низкой.

Для того, чтобы выполнить определенные требования обеспеченности в заданных внут условий необходимо произвести расчет, в кот. определяющими результат являются расчетные наружные условия,т.о. требования обеспеченности заданных внут условий нужно учитывать при выборе климата наружного воздуха. В качестве показателя обеспеченности заданных внут условий принимают показатель обеспеченности наружного расчетного парам воздуха. Обеспечения условий характеризуется коэф. обеспеченности:а)по числу случаев отклонений:K_{об п}=n/N,б)по продолжительности отклонений:KK_{об Δz}=Δz/ΔZ, где n, Δz-число случаев и продолжительность поддержания расчетных внут условий, N,ΔZ – общее число случаев и общая продолжительность рассмотр. периода.

3.Требования, предъявляемые к системе отопления.

К системам отопления предъявляют требования, кот можно разделить на 5 групп:1)санитарно-гигиенические—поддержание заданной тем-ры воздуха и внут поверх ограждений во времени,в плане и по высоте помещения и без усиленной подвижности воздуха, ограничение тем-ры поверхности отопительных приборов. 2)экономический—эконом расход тепловой энергии при эксплуатации, не высокий капитальный влажения,3) архитектурно-строительный—в соотв. Интерьеру помещения, компактности, увязка со строит. конструкциями и согласование со сроками строительства.4)производственно-монтажные— монтаже,5)эксплутационное—обеспечение долговечности, простоты и удобства управления и ремонта без шумности и безопасности действия, тепловой надежности(тепловая надежность-это выполнение отопительной установки своего назначения в течение всего периода отопления).

4.Теплоносители систем отопления.

Перенос тепла в системе отопления осуществ при помощи жидкой или газообразной среды называемой теплоносителем. Первичный теплоноситель-теплоноситель циркулирующий в наружной водяной сети. Вторичный-теплоноситель циркулирующий в системе отопления здания. Виды:вода, атмосферный воздух, водяной пар, дымовые газы, минеральные масла, антифризы(этилены и пропилены гликоля).

5.Классификация систем отопления.

Классификация систем отопления:

1.По расположению основных эл-тов СО:

a)Местные(в этом отоплении все эти конструктивно объединении в одном устройстве(печка, камины,газовоздушные агригат)

б)Центральные-это системы предназначенные для отопления нескольких помещений из единого теплового центра. В центральной СО теплогенератор вынесен за пределы отапливаемых помещений и теплоноситель к местам потребления подается через систему трубопроводов.

2.В зависимости от вида вторичного теплоносителя СО делятся: водяные,паровые, воздушные, газовые, электрические, комбинированные.

3.В зависимости от циркуляции СО:

а)Естественной циркуляцией,

б)Искусственной циркуляцией теплоносителя.

7. Требования предъявляемые к отопит-ым приборам.

1. Теплотехнические – передача от теплоносителя в помещение от наибольшего теплового потока через единицу площади потока т.е. высокое значение коэф-та теплопередачи. 2. Санитарно-гигиенические – а. относительно положительная температура пов-ти. б. ограничение площади гопиз-ой пов-ти приборов для уменьшения отложения пыли. в.дступность удобства очистки от пыли. 3. экономические – относительно пониженная стоимость, экономный расход металла на прибор. 4. архитектурно-строительные – соответствие вида отоп-ых приборов интерьеру помещений; сокращение площади помещений занимаемый приборами, компактность. 5. Производственно-монтажные – конструкция приборов должна благоприятствовать массовому производству, допускать применение автоматизации производства и быть удобным в монаже т.е. мин-ое число мест соединений к трубам и прикрепление к ограждению; механическая прочность; удобство транспортировки. 6. Эксплуатационные – управляемость теплоотдачи приборов зависящая от их тепловой инерции; температурная устойчивость; водонепроницаемость при предельно допустимом рабочем гидростатическом давлении внутри приборов. Все требования одновременно удовлетворять невозможно поэтому и этим объясняется разнообразие типов отопительных приборов.

11.Источники энергии в СО:Под термином «теплогенераторы» в СО следует понимать различные по форме, принципу работы и мощности источники по выработке теплоты. Это м.б. небольшой котёл для квартиры, индивидуального дома или общая котельная для группы домов.При централизованном теплоснабжении от тепловых электростанций, районных и квартальных тепловых станций, промышленных котельных подогретая вода, вырабатываемая на них, подаётся в СВО по тепловым сетям через центральные и индивидуальные тепловые пункты, в котор.теплота высоких пар-ов понижается до нужных, для бытового потребителя, величин. Промышленным предприятиям, кроме горячей воды, подают пар высоких температур и давления.Автономные котлы и котельные установки предназначены для теплоснабжения отдельного объекта: квартиры или группы компактно расположенных объектов. Теплогенераторы такого типа обычно небольшой мощности:от 3 до 3000кВт. Автономные котельные по размещению делятся на:1)отдельно стоящие,2) пристроенные к зданиям другого назначения,3)встроенные в здание другого назначения, 4)расположенные на крыше.

9. Классификация отоп-ым приборов.

1. По основному способу теплопередачи: а). радиационные(не менее 50% передачи тепла излучениям) – подвесные потолочные панели, излучатели. б). конвективно-радиационные(50-70% передачи тепла конвекцией) радиаторов, гладкотрубные приборы, напольные панели. в). конвективные(не менее 70% передачи тепла конвекцией). 2. По виду материала: а). металлические(чугунные, алюминеевые, стальные, биметаллические). б). неметаллические(керамические; пластмассовые; потолочные, напольные, стеновые панели с радиальными в них пластмассовыми пластинами). в). комбинированные(стальные или чугунные греющие элементы заделанные в бетон или керамику). 3. По высоте: а). высокие – более 650 мм. б). средние – 400-650 мм. в). низкие 200-400 мм. г). плинтусные – менее 200 мм. 4. По толщине(глубине): а). малой – до 120 мм. б). средней толщины – 120-200 мм. в). большой толщины – более 200 мм. 5. По величине тепловой инерции – малой(конвекторы) и большой(чугунные радиаторы) тепловой инерции.

8. Достоинства и недостатки отопительных приборов различных типов.

1. Чугунные радиаторы. Достоинства: большая тепловая мощность, мех-ая прочность, стойкость к коррозии, невосприимчивость к плохому качеству теплоносителя. Недостатки: большая металлоёмкость(45 кг на 1 кВт тепла), высокая тепловая инерция, трудность очистки от пыли, трудоёмкость монтажа и перевозки, неэстетичный вид, поставляются грунтованными и требуется покраска. 2. Радиатор алюминиевый. Достоинства: отлич-ся от чугунных меньшей массой, увеличенной излучательной способностью, облегчённым монтажом, эстетичный вид, малая инерционность. Недостатки: узкий диапазон pH (7-8), большая вероятность протечки между секциями. 3. биметаллический. Достоинства: мех-ая прочность, стойкость к коррозии, высокий коэф-нт теплопередачи невосприимчивость к плохому качеству теплоносителя, хороший дизайн. Недостатки: высокая цена, меньшая чем у алюминиевых радиаторов площадь проходного сечения межколекторных трубок. 4. Радиатор стальной панельный. Достоинства: небольшая масса, легко очищается от пыли, эстетичный вид, облегченный дизайн. Недостатки: невысокое допустимое давление, коррозия при использовании обычной стали. 5. бетонные панели. Достоинства: отвечают строгим санитарно-гигиеническим и архитектурно-строительным нормам. Недостатки: трудность ремонта, большая тепловая инерция, увеличение теплопотерь через наружные конструкции. 6. Радиаторы гладкотрубные. Достоинства: высокий коэф-нт теплопередачи, лёгкость очистки от пыли. Недостатки: тяжёлые, громоздкие, занимают много места, внешний вид не соответствует современным требованиям. 7.Стальные трубчатые радиаторы. Достоинства: эстетический вид, используется как элемент дизайна интерьера, мех-ая прочность, высокий коэф-нт теплопередачи. Недостатки: очень высокая цена, без внутреннего покрытия коррозируют. 8. Конвектор. Достоинства: небольшой вес, металлоемкость, большая тепловая инерция. Недостатки: низкий коэф-нт теплопередачи, высокие требования к теплоносителю создают воздушные конвекционные потоки гоняющие пыль. 9. Ребристая труба. Достоинства: дешевизна, лёгкость монтажа, невысокая температура наружной пов-ти. Недостатки: большой вес, трудность очистки от пыли, непривлекательный дизайн.

6. Типы отопительных приборов.

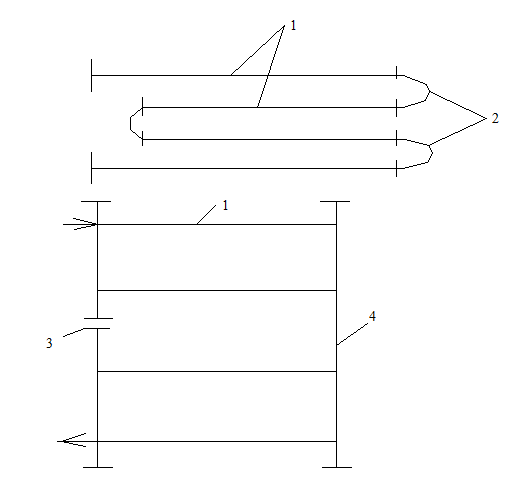

Радиатор - отопительный прибор состоящий либо из отдельных коленчатых элементов – секций с каналами круглой или элипсообразной формы либо из плоских блоков с каналами колончатой или змеевиковой формы. Секции радиаторов изготовляются из серого чугуна, стали или алюминия, также существуют биметаллические радиаторы имеющие алюминиевый корпус и стальную трубу по которой движется теплоноситель. Радиаторы могут компоноваться в приборы различной площади путём соединения на резьбовых нипелях с прокладками из термостойкой резины или паралита. Несколько секций в сборе наз. секционным радиатором. Стальные пенельные радиаторы состоят из 2-х отштампованных листов образующих горизонтальные коллекторы соединенные ве

ртикальными колоннами(колончатая форма рис. а) или горизонтальные параллельно и последовательно соед-ые каналы(змеевиковая форма

рис. б). Змеевик можно выполнить из стальной трубы приварить к одному профилированному стольному листу такой прибор наз. листотрубным. Панельный радиатор может состоять из одного, двух и трёх параллельных плоских блоков. Для увеличения конвективной составляющей теплоотдачи приборами между блоками может размещаться дополнительное оребрение. Плоские блоки радиаторов делают также из бетона применяя нагреватели змеевиковой или регистровой формы из металлических и неметаллических труб. Бетонные панели располагают в наружных ограждениях или приставляют ним(выпуск и применение ограничены). Гладкотрубный радиатор состоит из нескольких соединённых вместе стальных труб образующих каналы для теплоносителя змеевиковой или регистровой формы. . Нитки 2.Калач 3.Заглушка 4. Колонка. Их сваривают из труб диаметром 35-100 мм. И применяют в тех случаях когда не могут быть использованы отопительные приборы других видов(применяются для производственных помещениях с большим кол-ом пыли). Конвектор – отопительный прибор выполненный из металлических труб на кот. наносятся пластинчатое оребрение. Он состоит из 2-х элементов: - трубчаторебристого нагревателя, - кожуха(он декорирует нагреватель и способствует увеличению теплопередачи благодаря повышению подвижности воздуха у пов-ти нагревателя). Нагреватель делают из стали, меди, алюминия. Кожух из листовых материалов как правило стали. Ребристая труба – отопительный прибор представляет собой фланцевую чугунную трубу наружная пов-ть кот. покрыта совместно отлитыми тонкими рёбрами. Площадь внешней пов-ти внешней трубы во много раз больше чем площадь пов-ти гладкой трубы таких же диаметров и длины. Устаревшие чугунные трубы заменяются оребренными стальными трубами(например с алюминиевыми рёбрами). Трубы имеют длину 0,5-2 м устанавливают их гориз-но в несколько ярусов и соединяют в змеевиковой форме при помощи фланца и чугунных калачей. Эти трубы устанавливают как правило в хозяйственных постройках. Калорифер – компактный прибор значительной площади образованный несколькими рядами оребренных труб; предназначен для теплопередачи при вынужденной конвекции воздуха создаваемых вентилятором имеет высокий коэф-нт теплопередачи, применяется в системах воздушного отопления.

21. Места установки арматуры сво.

Установка арматуры:

1) на подводках к отопительным приборам – регулирующую;

2) у основания стояков для их отключения при проведении ремонтных работ – запорная. (На стояках зданий до трёх этажей включительно арматуру можно не устанавливать. На стояках лестничных клеток арматуру применяют независимо от числа этажей.)

3) регулирующую арматуру не устанавливают во вспомогательных помещениях и в лестничных клетках зданий;

4) запорную арматуру предусматривают для спуска и отключения воды от отдельных колец и ветвей системы, а так же в тепловом пункте для отключений всей системы.

10. Выбор и размещение отопительных приборов.

При обычных син.-гигиен. требованиях предъявляемых помещению можно использовать приборы с гладкой и ребристой поверхностью.(радиаторы, конвекторы, гл. трубные приборы)

При повышенных противопожарных, сан.-гигиен. и противовзрывных требованиях выбирают приборы сгладкими поверхностями (гл. трубные приборы, радиаторы с гладкими колонками, бетонные панельные радиаторы).В помещения предназначенные для кратковременного пребывания людей используют приборы любого типа отдавая предпочтения проборам с высокими технико-экономическими показателями.

Благоприятным в плане тепл. комфорта для людей явл. обогрев ч/з пол. Тёплый пол имеет высокую стоимость и трудоёмкость устройства. При нормир. Температуре поверхности теплого пола теплоотдача от этой поверхности не может компенсировать теплопотери помещения, что означает установку дополнительных отопительных приборов у ограждений.

Размещение вертикальных отопительных приборов целесообразно у наружных стен, особенно под окном. Длина прибора не должна быть менее 70%ширины оконного проема; чем ниже и длиннее отопительный прибор, тем равнее температура помещения и лучше прогревается его рабочая зона. Высокие о коротки отопительные приборы вызывают активный подъём струи теплого воздуха, что приводит к перегреву верхней зоны помещения и опускаемого охлажденного воздуха по обеим сторонам прибора в рабочую зону. Вертикальный отопительный прибор следует размещать как можно ближе к полу, но не ближе 60мм от пола для удобства очистки пространства под прибором от пыли.

Установка отопительного прибора подокном может не соблюдаться в помещении переодически посещаемом людьми или если рабочие места людей удалены от наружного ограждения, атакже при дежурном отоплении.

В лестничной клетке целесообразно располагать отопительные приборы в нижней их части рядом с вх. дверьми. В многоэтажных зданиях для отопления лестничных клеток используют конвекторы, а в малоэтажных – приборы, как и для отопления основных помещений.

Установка прибора во входном тамбуре не желательна, во избежание замерзания воды в нём или трубопроводе, если открыта входная дверь.

Все отопительные приборы располагают так, чтобы были обеспеченны их осмотр, очистка, ремонт. Их располагают под подоконниками, в стенных нишах , ограждают или декорируют.

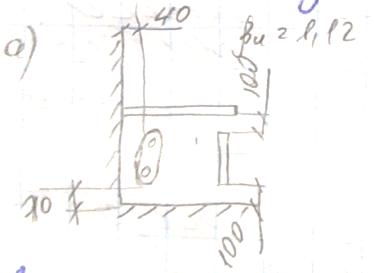

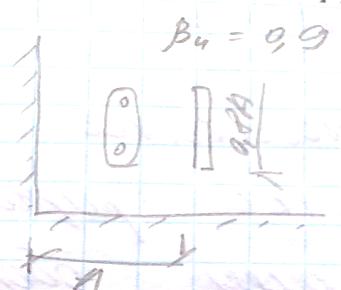

Способы размещения:

А) В декор. Шкафу

Б) В глубокой нише

В) В спец укрытии.Г)за щитом

Д) в два яруса

15. Потери теплоты на нагревание инф-ся наружного воздуха через ограждение.

Воздухопроницание ч/з ограждение – это процесс проникновения воздуха сквозь неплотности этого ограждения(внутрь - инфильтрация, наружу - эксфильтрация).

Воздухопроницаемость - это св-во стр. матер. и огражд. конструкций пропускать сквозь себя поток воздуха. А также воздухопроницаемостью считают расход воздуха в кг, который проходит ч/з 1 м² . Возд-тью обладают все наружные ограждения , но в расчете теплопотерь обычно учитывается только инфильтрация ч/з окна, балконные двери и витражи.

Инфильтр. и эксфильтр. возникают под действием перепада давлений с разных сторон ограждения. Это объясняется разной плотностью холодного и теплого воздуха.

В каждом помещении под воздействием разных значений наружного давления формируется внутренние давление, кот.в расчетах считается одинаковым для всего здания и наз-ся условно-постоянным внутр. давлением здания.

Расход теплоты на нагревание инф-ся воздуха:

Q_i=0,28∙ΣG_i∙c∙(t_в-t_н)∙k

Где ΣG_i – суммарный расход инфильтр. воздуха через огражд. конструкции помещения кг/ч.

с – удельная теплоемкость воздуха 1кДж/кг∙⁰С.

t_в,t_н - расчетные температуры воздуха соответственно в помещении и наружного воздуха в холодный период года.

K – коэф-нт влияния встречного теплового потока в конструкции.

Расход теплоты на нагрев поступающего воздуха в жилые помещения в результатедействия естественной вытяжной вентиляции:

Q=0,28∙L_п∙ρ∙c∙(t_в-t_н)

Где L_п – расход предварительно неподогреваемого приточного и инфильтрующегося воздуха (м³/ч), для жилых помещений составляет 3 м³/ч на 1м² площади,

Ρ – плотность внутреннего воздуха.

За расчетный расход теплоты на нагревание воздуха, поступающего в жилые помещения, принимается большая из величин, рассчитываемая по 2-м предыдущим формулам.

14.Основные и добавочные теплопотери через огражд.: определяются по формуле Q_оcн=F/R*(t_в-t_н)(1+∑β)*n, где F-площадь ограждения,R-термич. соротивл. теплопередачи ограждения, t_в-расчётн. температура внутреннего воздуха, t_н-расчётн. темпер. наружного воздуха(темпер. 5-дневки, обеспечен. 0,92), β-добавочные потери теплоты в долях от осн-ых потерь, n-к-т, зависящий от положения наружной повех-ти ограждения по отнош-ию к наружному воз-ху.Теплопотери через пол, расположенный на грунте, рассчитывают по зонам. Для этого: поверхность пола делят на полосы шириной 2м параллельные наружным стенам. Полосу, ближайшую к наружной стене,обозначают 1-ой, следующие две полосы 2-ой и 3-ей, а остальную поверхность пола-4-ой зоной. Площадь отдельный ограждений при подсчёте потерь теплоты через них должна вычисляться по определённым правилам обмера. Основные теплопотери через ограждение часто оказываются меньше действительных теплопотерь. Дополнит-ые теплопотери учитывают добавками к основным. Исполь-ся следующие добавки:-на ориентацию по сторонам света, -на врывание хол. воздуха через наружн. двери, -в угловых помещениях.

1.Тепловые условия комфортности для человека в помещении.

Тепловой режим здания—сов-ть всех факторов и процессов, определяющих тепловую установку в его помещении. В жилых, обществ. и промышленных зданиях необходимо поддерживать для людей и производственных процессов определенные метеорологических условий—требуемый микроклимат.

В организме человека постоянно вырабатывается тепло, кот. передается в окружающую среду. Поддержаниие постоянной тем-ры организма около 36,6 °С обеспечивает физиологическая система терморегуляции, напряжении этой системы сказывается на самочувствии и на работоспособности человека , система терморегуляции человека в состоянии поддерживать равенство между тепловыделением и теплопотерей организма в 14-23°С. При более низкой или высокой тем-ры воздуха в теле человека может наблюдаться недостаток или избыток тепла вызывающее переохлаждение или перегревание, в том случае условия, в кот.находится человек называют дискомфортными.

В спокойном состоянии организм взрослого человека 120 Вт тепла вырабатывается, при тяжелой работе до 470 Вт,а при maх-ных кратковременных работ-до 1000 Вт.

Интенсивность теплоотдачи с поверхности человека зависит нетолько от тем-ры воздуха °С,но и от средней тем-ры поверхности ограждений и отопительных приборов обращенных в помещений, размеры кот. определяют радиационную t_R тем-ру перемещений. Сочетание этих тем-р будет комфортных, если большинство людей в помещении «+» оценивают свое физическ. состояние. В зависимости от преобладающего способа теплопередачи , отопление может быть конвективным и лучевым. При конвективном отоплении tв>t_R—этот способ отопления широко распространен, при лучистом— tв<t_R.,но это отопление более благоприятнее для человека.

2.Расчетные характеристики наружного климата холодного периода года.

Расчетные тепловые условия в помещения принимают в зависимости от функционального назначения и саниторно-гигиенических требований. Для большинства общественных и жилых зданий эти условия выбираются приблизительно на одном уровне. Однако, кроме санит-гиген и технологических требований, определяющий диапазон внут условий, является важной степень обеспеченности поддержания заданных внут условий.

Обеспеченность определяет как часто или на сколько продолжительными могут быть отклонения внут условий от заданных расчетных. Такие здания как больницы, родильные дома, детские ясли,а также некоторые цехи с строгими технологическими режимами требуют высокой степени обеспеченности расчетных условий, заданные параметры в них должны выдерживаться пр любых погодных условий. В жилых домах, общежитиях, музеях и т.д. возможные разовые, кратковременные отклонения от расчетных условий. В зданиях, периодически функционирующих, и с кратковременными прибываниями людей(торгово-выставочные залы, залы ожидания) степень обеспеченности расчетных внут условий может быть еще более низкой.

Для того, чтобы выполнить определенные требования обеспеченности в заданных внут условий необходимо произвести расчет, в кот. определяющими результат являются расчетные наружные условия,т.о. требования обеспеченности заданных внут условий нужно учитывать при выборе климата наружного воздуха. В качестве показателя обеспеченности заданных внут условий принимают показатель обеспеченности наружного расчетного парам воздуха. Обеспечения условий характеризуется коэф. обеспеченности:а)по числу случаев отклонений:K_{об п}=n/N,б)по продолжительности отклонений:KK_{об Δz}=Δz/ΔZ, где n, Δz-число случаев и продолжительность поддержания расчетных внут условий, N,ΔZ – общее число случаев и общая продолжительность рассмотр. периода.

8.Требования, предъявляемые к системе отопления.

К системам отопления предъявляют требования, кот можно разделить на 5 групп:1)санитарно-гигиенические—поддержание заданной тем-ры воздуха и внут поверх ограждений во времени,в плане и по высоте помещения и без усиленной подвижности воздуха, ограничение тем-ры поверхности отопительных приборов. 2)экономический—эконом расход тепловой энергии при эксплуатации, не высокий капитальный влажения,3) архитектурно-строительный—в соотв. Интерьеру помещения, компактности, увязка со строит. конструкциями и согласование со сроками строительства.4)производственно-монтажные— монтаже,5)эксплутационное—обеспечение долговечности, простоты и удобства управления и ремонта без шумности и безопасности действия, тепловой надежности(тепловая надежность-это выполнение отопительной установки своего назначения в течение всего периода отопления).

9.Теплоносители систем отопления.

Перенос тепла в системе отопления осуществ при помощи жидкой или газообразной среды называемой теплоносителем. Первичный теплоноситель-теплоноситель циркулирующий в наружной водяной сети. Вторичный-теплоноситель циркулирующий в системе отопления здания. Виды:вода, атмосферный воздух, водяной пар, дымовые газы, минеральные масла, антифризы(этилены и пропилены гликоля).

10.Классификация систем отопления.

Классификация систем отопления:

1.По расположению основных эл-тов СО:

a)Местные(в этом отоплении все эти конструктивно объединении в одном устройстве(печка, камины,газовоздушные агригат)

б)Центральные-это системы предназначенные для отопления нескольких помещений из единого теплового центра. В центральной СО теплогенератор вынесен за пределы отапливаемых помещений и теплоноситель к местам потребления подается через систему трубопроводов.

2.В зависимости от вида вторичного теплоносителя СО делятся: водяные,паровые, воздушные, газовые, электрические, комбинированные.

3.В зависимости от циркуляции СО:

а)Естественной циркуляцией,

б)Искусственной циркуляцией теплоносителя.

8(2 Часть). Требования предъявляемые к отопит-ым приборам.

1. Теплотехнические – передача от теплоносителя в помещение от наибольшего теплового потока через единицу площади потока т.е. высокое значение коэф-та теплопередачи. 2. Санитарно-гигиенические – а. относительно положительная температура пов-ти. б. ограничение площади гопиз-ой пов-ти приборов для уменьшения отложения пыли. в.дступность удобства очистки от пыли. 3. экономические – относительно пониженная стоимость, экономный расход металла на прибор. 4. архитектурно-строительные – соответствие вида отоп-ых приборов интерьеру помещений; сокращение площади помещений занимаемый приборами, компактность. 5. Производственно-монтажные – конструкция приборов должна благоприятствовать массовому производству, допускать применение автоматизации производства и быть удобным в монаже т.е. мин-ое число мест соединений к трубам и прикрепление к ограждению; механическая прочность; удобство транспортировки. 6. Эксплуатационные – управляемость теплоотдачи приборов зависящая от их тепловой инерции; температурная устойчивость; водонепроницаемость при предельно допустимом рабочем гидростатическом давлении внутри приборов. Все требования одновременно удовлетворять невозможно поэтому и этим объясняется разнообразие типов отопительных приборов.

11 НЕТУ ТАКОГО.Источники энергии в СО:Под термином «теплогенераторы» в СО следует понимать различные по форме, принципу работы и мощности источники по выработке теплоты. Это м.б. небольшой котёл для квартиры, индивидуального дома или общая котельная для группы домов.При централизованном теплоснабжении от тепловых электростанций, районных и квартальных тепловых станций, промышленных котельных подогретая вода, вырабатываемая на них, подаётся в СВО по тепловым сетям через центральные и индивидуальные тепловые пункты, в котор.теплота высоких пар-ов понижается до нужных, для бытового потребителя, величин. Промышленным предприятиям, кроме горячей воды, подают пар высоких температур и давления.Автономные котлы и котельные установки предназначены для теплоснабжения отдельного объекта: квартиры или группы компактно расположенных объектов. Теплогенераторы такого типа обычно небольшой мощности:от 3 до 3000кВт. Автономные котельные по размещению делятся на:1)отдельно стоящие,2) пристроенные к зданиям другого назначения,3)встроенные в здание другого назначения, 4)расположенные на крыше.

12. Классификация отоп-ых приборов.

1. По основному способу теплопередачи: а). радиационные(не менее 50% передачи тепла излучениям) – подвесные потолочные панели, излучатели. б). конвективно-радиационные(50-70% передачи тепла конвекцией) радиаторов, гладкотрубные приборы, напольные панели. в). конвективные(не менее 70% передачи тепла конвекцией). 2. По виду материала: а). металлические(чугунные, алюминеевые, стальные, биметаллические). б). неметаллические(керамические; пластмассовые; потолочные, напольные, стеновые панели с радиальными в них пластмассовыми пластинами). в). комбинированные(стальные или чугунные греющие элементы заделанные в бетон или керамику). 3. По высоте: а). высокие – более 650 мм. б). средние – 400-650 мм. в). низкие 200-400 мм. г). плинтусные – менее 200 мм. 4. По толщине(глубине): а). малой – до 120 мм. б). средней толщины – 120-200 мм. в). большой толщины – более 200 мм. 5. По величине тепловой инерции – малой(конвекторы) и большой(чугунные радиаторы) тепловой инерции.

11. Достоинства и недостатки отопительных приборов различных типов.

1. Чугунные радиаторы. Достоинства: большая тепловая мощность, мех-ая прочность, стойкость к коррозии, невосприимчивость к плохому качеству теплоносителя. Недостатки: большая металлоёмкость(45 кг на 1 кВт тепла), высокая тепловая инерция, трудность очистки от пыли, трудоёмкость монтажа и перевозки, неэстетичный вид, поставляются грунтованными и требуется покраска. 2. Радиатор алюминиевый. Достоинства: отлич-ся от чугунных меньшей массой, увеличенной излучательной способностью, облегчённым монтажом, эстетичный вид, малая инерционность. Недостатки: узкий диапазон pH (7-8), большая вероятность протечки между секциями. 3. биметаллический. Достоинства: мех-ая прочность, стойкость к коррозии, высокий коэф-нт теплопередачи невосприимчивость к плохому качеству теплоносителя, хороший дизайн. Недостатки: высокая цена, меньшая чем у алюминиевых радиаторов площадь проходного сечения межколекторных трубок. 4. Радиатор стальной панельный. Достоинства: небольшая масса, легко очищается от пыли, эстетичный вид, облегченный дизайн. Недостатки: невысокое допустимое давление, коррозия при использовании обычной стали. 5. бетонные панели. Достоинства: отвечают строгим санитарно-гигиеническим и архитектурно-строительным нормам. Недостатки: трудность ремонта, большая тепловая инерция, увеличение теплопотерь через наружные конструкции. 6. Радиаторы гладкотрубные. Достоинства: высокий коэф-нт теплопередачи, лёгкость очистки от пыли. Недостатки: тяжёлые, громоздкие, занимают много места, внешний вид не соответствует современным требованиям. 7.Стальные трубчатые радиаторы. Достоинства: эстетический вид, используется как элемент дизайна интерьера, мех-ая прочность, высокий коэф-нт теплопередачи. Недостатки: очень высокая цена, без внутреннего покрытия коррозируют. 8. Конвектор. Достоинства: небольшой вес, металлоемкость, большая тепловая инерция. Недостатки: низкий коэф-нт теплопередачи, высокие требования к теплоносителю создают воздушные конвекционные потоки гоняющие пыль. 9. Ребристая труба. Достоинства: дешевизна, лёгкость монтажа, невысокая температура наружной пов-ти. Недостатки: большой вес, трудность очистки от пыли, непривлекательный дизайн.

13. Типы отопительных приборов.

Радиатор - отопительный прибор состоящий либо из отдельных коленчатых элементов – секций с каналами круглой или элипсообразной формы либо из плоских блоков с каналами колончатой или змеевиковой формы. Секции радиаторов изготовляются из серого чугуна, стали или алюминия, также существуют биметаллические радиаторы имеющие алюминиевый корпус и стальную трубу по которой движется теплоноситель. Радиаторы могут компоноваться в приборы различной площади путём соединения на резьбовых нипелях с прокладками из термостойкой резины или паралита. Несколько секций в сборе наз. секционным радиатором. Стальные пенельные радиаторы состоят из 2-х отштампованных листов образующих горизонтальные коллекторы соединенные ве

ртикальными колоннами(колончатая форма рис. а) или горизонтальные параллельно и последовательно соед-ые каналы(змеевиковая форма

рис. б). Змеевик можно выполнить из стальной трубы приварить к одному профилированному стольному листу такой прибор наз. листотрубным. Панельный радиатор может состоять из одного, двух и трёх параллельных плоских блоков. Для увеличения конвективной составляющей теплоотдачи приборами между блоками может размещаться дополнительное оребрение. Плоские блоки радиаторов делают также из бетона применяя нагреватели змеевиковой или регистровой формы из металлических и неметаллических труб. Бетонные панели располагают в наружных ограждениях или приставляют ним(выпуск и применение ограничены). Гладкотрубный радиатор состоит из нескольких соединённых вместе стальных труб образующих каналы для теплоносителя змеевиковой или регистровой формы. . Нитки 2.Калач 3.Заглушка 4. Колонка. Их сваривают из труб диаметром 35-100 мм. И применяют в тех случаях когда не могут быть использованы отопительные приборы других видов(применяются для производственных помещениях с большим кол-ом пыли). Конвектор – отопительный прибор выполненный из металлических труб на кот. наносятся пластинчатое оребрение. Он состоит из 2-х элементов: - трубчаторебристого нагревателя, - кожуха(он декорирует нагреватель и способствует увеличению теплопередачи благодаря повышению подвижности воздуха у пов-ти нагревателя). Нагреватель делают из стали, меди, алюминия. Кожух из листовых материалов как правило стали. Ребристая труба – отопительный прибор представляет собой фланцевую чугунную трубу наружная пов-ть кот. покрыта совместно отлитыми тонкими рёбрами. Площадь внешней пов-ти внешней трубы во много раз больше чем площадь пов-ти гладкой трубы таких же диаметров и длины. Устаревшие чугунные трубы заменяются оребренными стальными трубами(например с алюминиевыми рёбрами). Трубы имеют длину 0,5-2 м устанавливают их гориз-но в несколько ярусов и соединяют в змеевиковой форме при помощи фланца и чугунных калачей. Эти трубы устанавливают как правило в хозяйственных постройках. Калорифер – компактный прибор значительной площади образованный несколькими рядами оребренных труб; предназначен для теплопередачи при вынужденной конвекции воздуха создаваемых вентилятором имеет высокий коэф-нт теплопередачи, применяется в системах воздушного отопления.

21 Нету такого. Места установки арматуры сво.

Установка арматуры:

1) на подводках к отопительным приборам – регулирующую;

2) у основания стояков для их отключения при проведении ремонтных работ – запорная. (На стояках зданий до трёх этажей включительно арматуру можно не устанавливать. На стояках лестничных клеток арматуру применяют независимо от числа этажей.)

3) регулирующую арматуру не устанавливают во вспомогательных помещениях и в лестничных клетках зданий;

4) запорную арматуру предусматривают для спуска и отключения воды от отдельных колец и ветвей системы, а так же в тепловом пункте для отключений всей системы.

13(2 Часть). Выбор и размещение отопительных приборов.

При обычных син.-гигиен. требованиях предъявляемых помещению можно использовать приборы с гладкой и ребристой поверхностью.(радиаторы, конвекторы, гл. трубные приборы)

При повышенных противопожарных, сан.-гигиен. и противовзрывных требованиях выбирают приборы сгладкими поверхностями (гл. трубные приборы, радиаторы с гладкими колонками, бетонные панельные радиаторы).В помещения предназначенные для кратковременного пребывания людей используют приборы любого типа отдавая предпочтения проборам с высокими технико-экономическими показателями.

Благоприятным в плане тепл. комфорта для людей явл. обогрев ч/з пол. Тёплый пол имеет высокую стоимость и трудоёмкость устройства. При нормир. Температуре поверхности теплого пола теплоотдача от этой поверхности не может компенсировать теплопотери помещения, что означает установку дополнительных отопительных приборов у ограждений.

Размещение вертикальных отопительных приборов целесообразно у наружных стен, особенно под окном. Длина прибора не должна быть менее 70%ширины оконного проема; чем ниже и длиннее отопительный прибор, тем равнее температура помещения и лучше прогревается его рабочая зона. Высокие о коротки отопительные приборы вызывают активный подъём струи теплого воздуха, что приводит к перегреву верхней зоны помещения и опускаемого охлажденного воздуха по обеим сторонам прибора в рабочую зону. Вертикальный отопительный прибор следует размещать как можно ближе к полу, но не ближе 60мм от пола для удобства очистки пространства под прибором от пыли.

Установка отопительного прибора подокном может не соблюдаться в помещении переодически посещаемом людьми или если рабочие места людей удалены от наружного ограждения, атакже при дежурном отоплении.

В лестничной клетке целесообразно располагать отопительные приборы в нижней их части рядом с вх. дверьми. В многоэтажных зданиях для отопления лестничных клеток используют конвекторы, а в малоэтажных – приборы, как и для отопления основных помещений.

Установка прибора во входном тамбуре не желательна, во избежание замерзания воды в нём или трубопроводе, если открыта входная дверь.

Все отопительные приборы располагают так, чтобы были обеспеченны их осмотр, очистка, ремонт. Их располагают под подоконниками, в стенных нишах , ограждают или декорируют.

Способы размещения:

А) В декор. Шкафу

Б) В глубокой нише

В) В спец укрытии.Г)за щитом

Д) в два яруса

5,Потери теплоты на нагревание инф-ся наружного воздуха через ограждение.

Воздухопроницание ч/з ограждение – это процесс проникновения воздуха сквозь неплотности этого ограждения(внутрь - инфильтрация, наружу - эксфильтрация).

Воздухопроницаемость - это св-во стр. матер. и огражд. конструкций пропускать сквозь себя поток воздуха. А также воздухопроницаемостью считают расход воздуха в кг, который проходит ч/з 1 м² . Возд-тью обладают все наружные ограждения , но в расчете теплопотерь обычно учитывается только инфильтрация ч/з окна, балконные двери и витражи.

Инфильтр. и эксфильтр. возникают под действием перепада давлений с разных сторон ограждения. Это объясняется разной плотностью холодного и теплого воздуха.

В каждом помещении под воздействием разных значений наружного давления формируется внутренние давление, кот.в расчетах считается одинаковым для всего здания и наз-ся условно-постоянным внутр. давлением здания.

Расход теплоты на нагревание инф-ся воздуха:

Q_i=0,28∙ΣG_i∙c∙(t_в-t_н)∙k

Где ΣG_i – суммарный расход инфильтр. воздуха через огражд. конструкции помещения кг/ч.

с – удельная теплоемкость воздуха 1кДж/кг∙⁰С.

t_в,t_н - расчетные температуры воздуха соответственно в помещении и наружного воздуха в холодный период года.

K – коэф-нт влияния встречного теплового потока в конструкции.

Расход теплоты на нагрев поступающего воздуха в жилые помещения в результатедействия естественной вытяжной вентиляции:

Q=0,28∙L_п∙ρ∙c∙(t_в-t_н)

Где L_п – расход предварительно неподогреваемого приточного и инфильтрующегося воздуха (м³/ч), для жилых помещений составляет 3 м³/ч на 1м² площади,

Ρ – плотность внутреннего воздуха.

За расчетный расход теплоты на нагревание воздуха, поступающего в жилые помещения, принимается большая из величин, рассчитываемая по 2-м предыдущим формулам.

4.Основные и добавочные теплопотери через огражд.: определяются по формуле Q_оcн=F/R*(t_в-t_н)(1+∑β)*n, где F-площадь ограждения,R-термич. соротивл. теплопередачи ограждения, t_в-расчётн. температура внутреннего воздуха, t_н-расчётн. темпер. наружного воздуха(темпер. 5-дневки, обеспечен. 0,92), β-добавочные потери теплоты в долях от осн-ых потерь, n-к-т, зависящий от положения наружной повех-ти ограждения по отнош-ию к наружному воз-ху.Теплопотери через пол, расположенный на грунте, рассчитывают по зонам. Для этого: поверхность пола делят на полосы шириной 2м параллельные наружным стенам. Полосу, ближайшую к наружной стене,обозначают 1-ой, следующие две полосы 2-ой и 3-ей, а остальную поверхность пола-4-ой зоной. Площадь отдельный ограждений при подсчёте потерь теплоты через них должна вычисляться по определённым правилам обмера. Основные теплопотери через ограждение часто оказываются меньше действительных теплопотерь. Дополнит-ые теплопотери учитывают добавками к основным. Исполь-ся следующие добавки:-на ориентацию по сторонам света, -на врывание хол. воздуха через наружн. двери, -в угловых помещениях.
