22.Пирометр частичного излучения.

Измеряет энергию в ограниченном участке спектра. Эти пирометры обладают большей точностью. Измерения проводятся в длине волны 0,65мкм. Диапазон частот соответствует инфракрасному спектру. Измеряют яркостную температуру. Их часто называют яркостными пирометрами. Существует два типа пирометров частичного излучения:

1) Пирометры, в которых мерой температуры объекта является величина фототока приемника;

2) Пирометры, содержащие стабильный источник излучения и фотоприемник, являющийся индикатором равенства яркости эталонного источника и объекта.

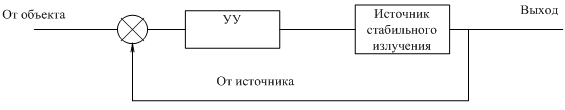

Пирометры первого типа используется специальный фотоприемник с красным фото фильтром, который выбирает необходимый участок спектра наиболее простые пирометры. Такими пирометрами можно мерять температуры объекта до нескольких метров. Они содержат линзу, которая фокусирует световой поток на фото элементе. Они точнее чем пирометры полного типа. По данным погрешность может составлять 1%. Есть ограничения по условиям эксплуатации. Пирометры второго типа имеют источник стабильного излучения, мощность излучения которого может регулироваться. Это система с обратной связью. На фотоприемник, который является индикатором, поочередно передается излучения от объекта и от источника излучения. При помощи ОС измеряются разность фототоков до тех пор пока разность фото токов будет равна нулю УУ-управляющее устройство Источник стабильного излучения Выход Устройства есть маленькие и большие по габаритам. В ряде систем в качестве источника используется лампа. Точнее чем пирометры первого типа.

23.Пирометры спектрального отношения.

Они основаны на сравнении интенсивности излучения тела для двух диапазонов длин волн. Обычно используют красный и сине-зеленый участки спектра. В соответствии с законом планка отношение интенсивности излучения для двух диапазонов длин волн зависит от температуры нагретого тела. Излучения от объекта проходит через два разных светофильтра. В бытовых целях дорого использовать такие устройства. Эти пирометры имеют высокую точность по сравнению с предыдущими. Высокая точность, потому что так как излучение проходит через какую-то среду получается ослабление сигнала во всех участках спектра. Измеряет цветовую температуру. Их в ряде случаев называют цветовыми пирометрами. Если объект излучения имеет коэффициент теплового излучения одинаковый для всех длин волн, а зависимости излучения от длины волны при различных температурах совпадают с аналогичными зависимостями для абсолютно черного тела, то цветовая температура будет в точности совпадать с действительной температурой. При измерении температур серых тел этим пирометром градуированным по абсолютному черному телу не надо вводить поправку на неполноту излучения. При измерении этим пирометром в электрической печи дает очень маленькую погрешность. Спектр излучения близок к телам со сплошным спектром излучения. В тех случаях, когда измеряется температура тел имеющих селективное излучение, излучение зависит от длины волны, будет иметь место погрешность измерений. Однако эта погрешность будет значительно меньше чем у пирометров другого типа. Пирометры Цветовые(Спектральных отношений)>Пирометры Частичные> Пирометры Полные. Погрешность может иметь как отрицательные так и положительные значения. Поправка на селективное излучение. Для уменьшения данной погрешности изготавливают пирометры на разные диапазоны. Экономически выгоднее Пирометры частичного излучения. Бытовые приборы делают данного типа. Диапазон измерений 600-2300 Спектральный диапазон 1-1,6 мкм.
