2.5.3.5 Построение локтевой части рукава покроя реглан

Построение линии оката (рис. 2.69, а-г, 2.70)

Построение локтевой части рукава целесообразно вести через полученную ВОРпчр:

1. на направляющей 121²-333, продолженной вниз, откладываем углубление проймы 333-334=333-331¹ (рис. 2.69, а)

2. Из точки 14³ дуга вниз R= ВОРлчр=ВОРпчр+оттяжка при раскрое рукавов по «косой»!! =14⁵-34 (с чертежа переда)+(0÷1,5см – оттяжка)

3. Из точки 334 – касательная к дуге ВОРлчр, продолжая ее влево за точку 334, получаем линию ШОРлчр

4. Из точки 14³ перпендикуляр вниз к касательной, получаем точку 34',

14^3-34'=ВОРлчр

5. Из точки 334 влево на линии ШОР откладываем 334-345³=331¹-345=Шпр.сп (рис. 2.69, б)

!!! контроль- 345³-34¹ ≥ШОРлчр расчетной

6. Из точки 334 перпендикуляр вверх к линии ШОР, на нем

334-333¹=334-333 (рис. 2.69, в)

333-333¹ -« папоротка» для обеспечения свободы движения руки

!контроль – «папоротка» 333-333¹ лчр>353-353¹пчр

Линия оката - плавная кривая через точки 124-2~333'-346³

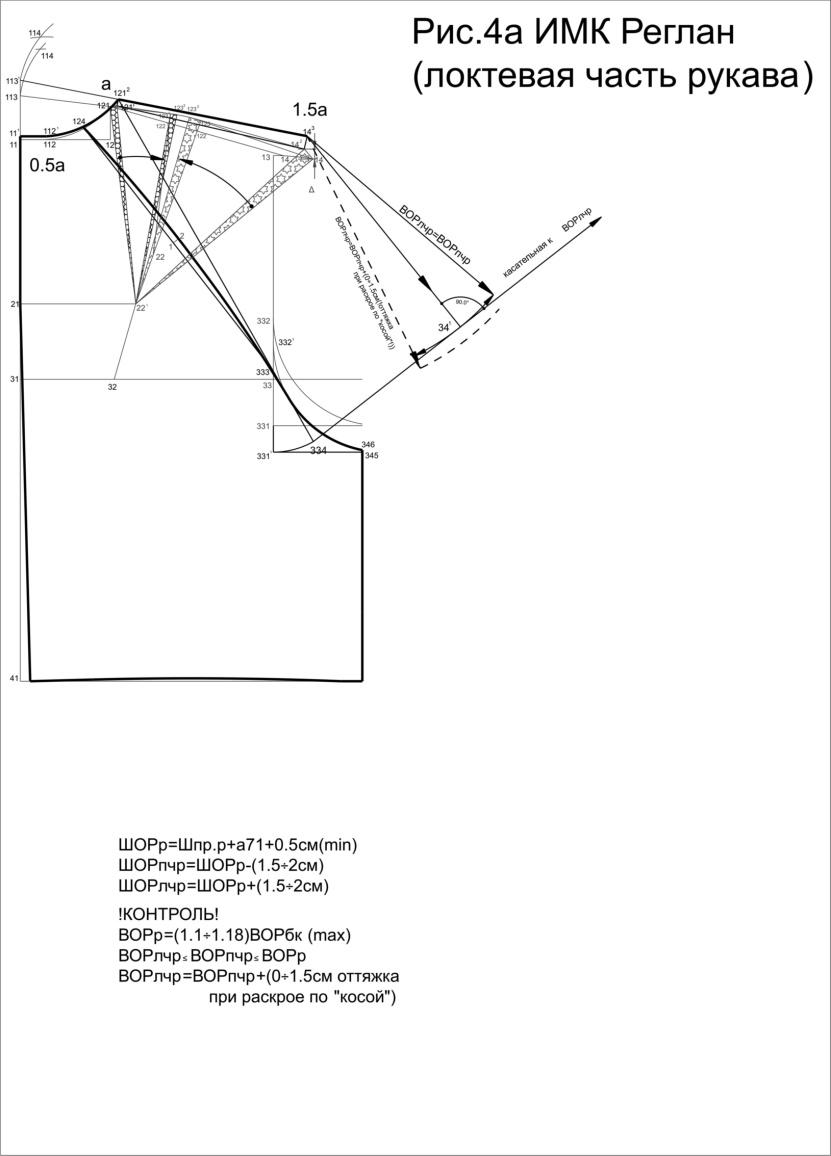

Рис. 2.69, а. Рис. 2.69, б.

Построение верхней линии (рис. 2.69, в, г)

1 . Вниз на продолжении 14³-34¹ откладываем

34¹-44¹=34-44 - с чертежа пчр

44¹-94¹=44-94- с чертежа пчр

2. Из точки 44¹ перпендикуляр влево - линия локтя

3. Из точки 94¹ перпендикуляр влево, на нем

94¹-941¹=0,75ШОРлчр (или по модели) = ширина лчр внизу

4. 94¹-95¹=1см вправо =94-95– с чертежа пчр

5. на продолжении плечевой линии спинки 14³-5¹=14⁵-5 (с чертежа пчр) =2-2,5см.

6. 5¹-95¹ - прямая

Верхняя линия –121²~14³~5¹~34¹~44¹-95¹, у точки 5¹ -кривая со «скруглением» на 3-5см. Для увеличения покатости плечевой линии скругление в точке 5¹ увеличивается и может заходить за плечевую точку 14³, вызывая ее понижение, но не ниже контрольной точки 14 (антропометрическая плечевая точка фигуры). Форма верхней линии уточняется в соответствии с эскизом при проведении примерки изделия.

Построение нижней линии и линии низа локтевой части рукава

1. 941'-346³ - прямая, на линии локтя получаем точку 441¹(рис. 2.69, в)

2. Из точки 95¹ перпендикуляр влево, на нем

95¹-942¹=94¹-941¹= 0,75ШОРлчр=ширина лчр внизу

3. 942¹-441¹ -346³ - нижняя линия лчр

942¹-441¹-346³ лчр = 942-441-346² пчр+(0÷0,7см.- посадка у линии локтя.

По линии локтя 44¹-441¹ возможно открытие локтевой вытачки разворотом нижней части лчр 44¹-95¹-942¹-441¹ на величину раствора вытачки 441¹-441²=1,5-2,5 см. с учетом величины посадки.

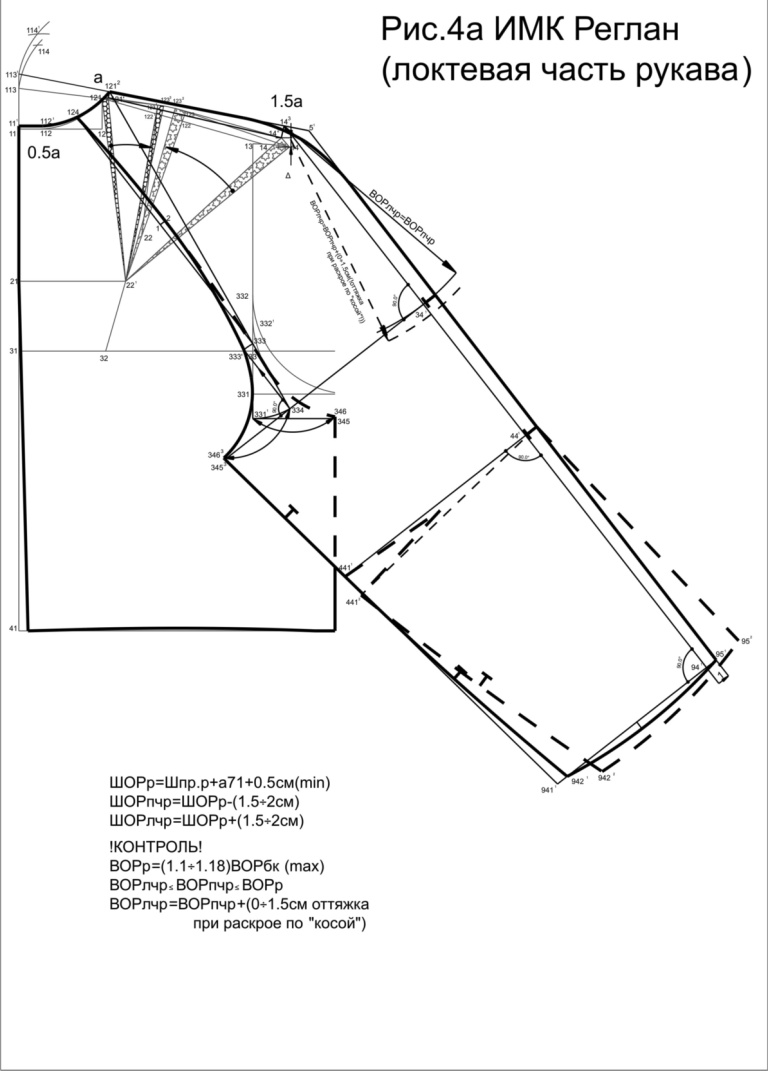

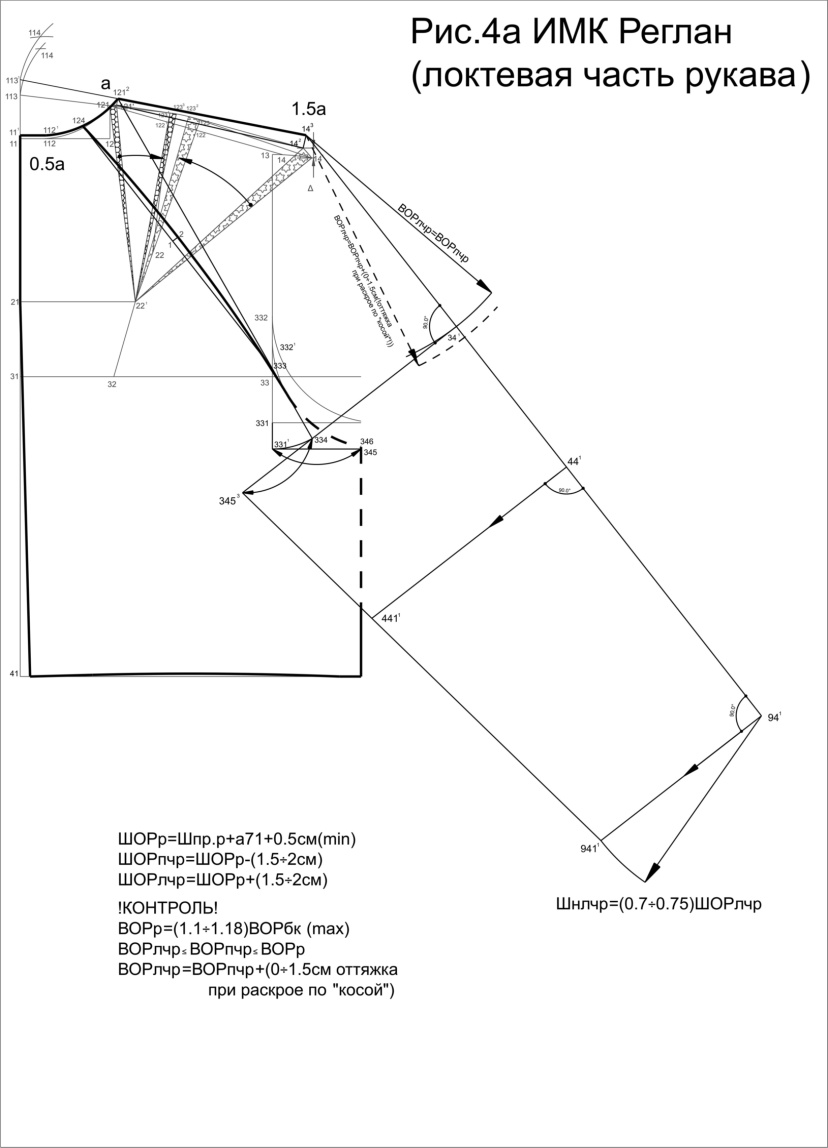

Рис. 2.69, в. Рис. 2.69, г.

4. 942¹-95¹ - выпуклая линия низа лчр. (рис. 2.69, г)

После построения передней и локтевой частей рукава реглан выполняется обязательная проверка верхних и нижних линий рукава по длине с обязательной расстановкой по ним надсечек.

При построении малообъемных форм (рис. 2.70) сохранившаяся без уплощения вытачка на выпуклость лопаток переводится в верхнюю часть линии проймы реглана, т.е. в горловину – в классическом варианте, в среднюю линию спинки – в реглане-кокетке, в плечевую линию – в полуреглане и т.д. При этом плечевая вытачка может укорачиваться или удлиняться до линии проймы реглана, либо отсеченная часть вытачки, как на рис. 2.70, заменяется посадкой по пройме.

Рис. 2.70. Построение локтевой части рукава без уплощения верхней вытачки
