5. Линия проймы переда – плавная кривая через точки 162-4-353-341'-346'.

2.5.3. 4 Построение передней части рукава покроя реглан

Построение рукавов реглан начинается именно с передней части (пчр), как исходной и наиболее проблемной детали.

Предварительные расчёты ширины и высоты оката рукава:

1. ШОРр=Шпр р+а71+0,5см – минимальная

ШОРлчр=ШОРр+(1,5÷2,0см.)

ШОРпчр=ШОРр-(1,5÷2,0см.) – т.е. на 3,0-4,0 см меньше ШОРлчр

2. ВОРр больше или равен ВОРбк

ВОРр=(1,1÷1,18)ВОРбк – максимальная

ВОРлчр=ВОРпчр+(0÷1,5см = оттяжка – при раскрое рукавов по «косой нити»!!) Если рукава кроятся с сохранением долевой нити вдоль верхних линий рукавов, выполнение оттяжки в плечевой области передней части рукава становится невозможным.

При построении рукава за исходную величину берется одна из них–ШОРр или ВОРр, вторая величина при этом является контрольной!

При построении необходимо учитывать, что максимальная величина угла наклона между продолжением плечевой линии и верхней линией

–локтевой части рукава – угол α_сп max=(20 -25)⁰ ,

–передней части рукава – угол α_п max = α_сп +(5-15)⁰.

Построение линии оката (рис. 2.66, а-г, 2.67, 2.68):

1 На направляющей 16¹(16)-353, продолженной вниз, откладываем углубление проймы 353-354=353-351²(351¹) (рис. 2.66, а);

2 Из точки 354 дуга влево радиусом R=ШОРпчр-/351²-345¹=Шпр. переда/

3 Из крайней плечевой точки 14⁵ – касательная 14⁵-94 к проведенной дуге (рис. 2.66, б);.

4 Из точки 354 перпендикуляр влево к касательной - получаем точку 34,

!! контроль 14⁵-34≤ВОРпчр=ВОРр (из п.4.1. предварительных расчётов)

5 Продолжая перпендикуляр вправо за точку 354, получаем линию ШОРпчр 34-345², на ней из точки 354 вправо 354-345²=351²-345¹ = Шпр. переда

6 из точки 354 перпендикуляр вверх от линии ШОР

на нем 354-353'=354-353

353-353' -«папоротка» для обеспечения свободы движения руки

Линия оката - плавная кривая через точки 162-4~353'-346²

рис. 2.66, а рис. 2.66, б

Построение верхней линии (рис. 2.66, б, в)

1 Вниз по касательной 14⁵-94 откладываем

14⁵-44=Дрлок+П

14⁵-94=Дрзап+П

2 Из точки 44 перпендикуляр вправо - линия локтя

3 Из точки 94 перпендикуляр вправо, на нем

94-941=0,75ШОРпчр (или по модели)= ширина пчр внизу

4 94-95=1см вправо

5 95-44 - прямая вверх до пересечения с продолжением плечевой линии16¹-14⁵ в точке 5, 14⁵-5=2,0÷2,5см.

Верхняя линия - 16'~14⁵~5~34-44-95, у (.) 5–кривая со «скруглением» ~ на 3-5см. Для увеличения покатости плечевой линии «скругление» в точке 5 увеличивается и может заходить за плечевую точку 14⁵, вызывая понижение контура. Форма верхней линии уточняется при проведении примерки изделия.

рис. 2.66, в рис. 2.66, г

Построение нижней линии и линии низа (рис. 2.66, в, г):

1. 941 -346²- прямая, получаем на линии локтя точку 441.

2. Из точки 95перпендикуляр вправо, на нем

95-942=94-941= 0,75ШОРпчр= ширина пчр внизу

942-441 -346²- нижняя линия пчр

942-95 - вогнутая линия низа пчр.

Аналогичное построение передней части рукава от исходной расчетной ВОРпчр (из п.4.1. предварительных расчётов) с контролем полученной ШОРпчр показано на рис. 2.67, на рис. 2.68 – построение передней части рукава без уплощения нагрудной вытачки.

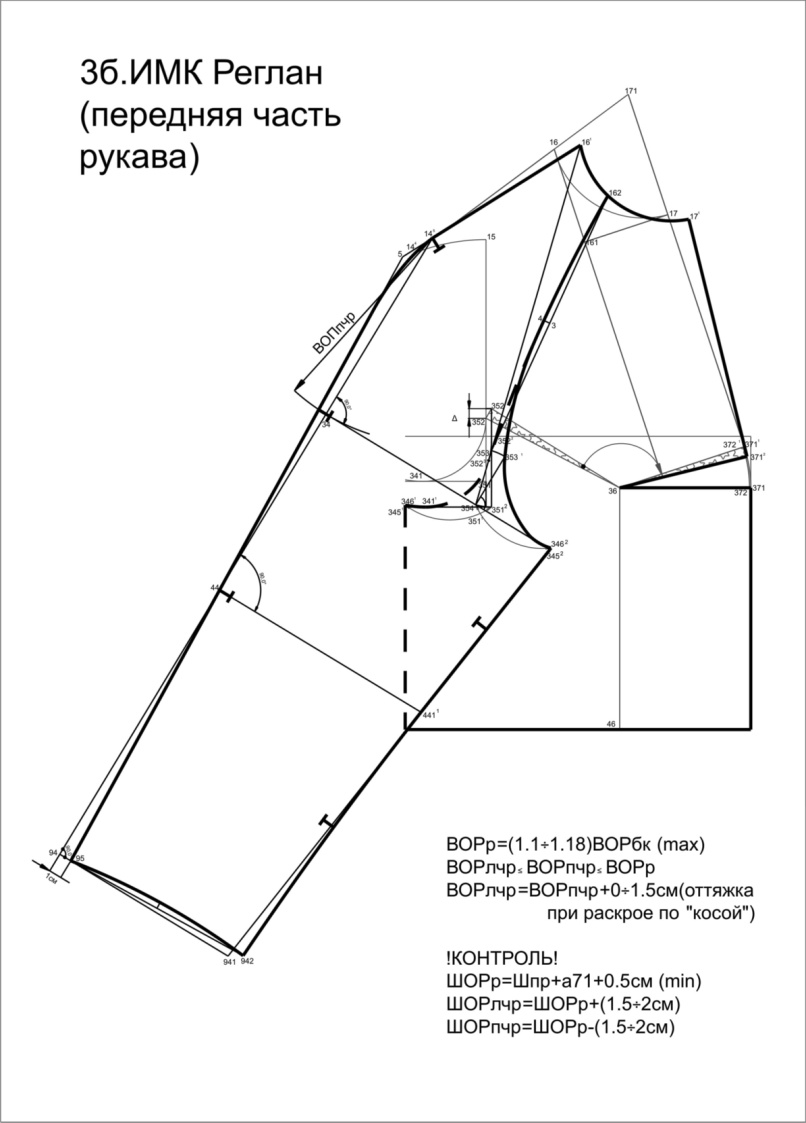

Рис. 2.67. Построение передней части рукава от исходной расчетной ВОРпчр

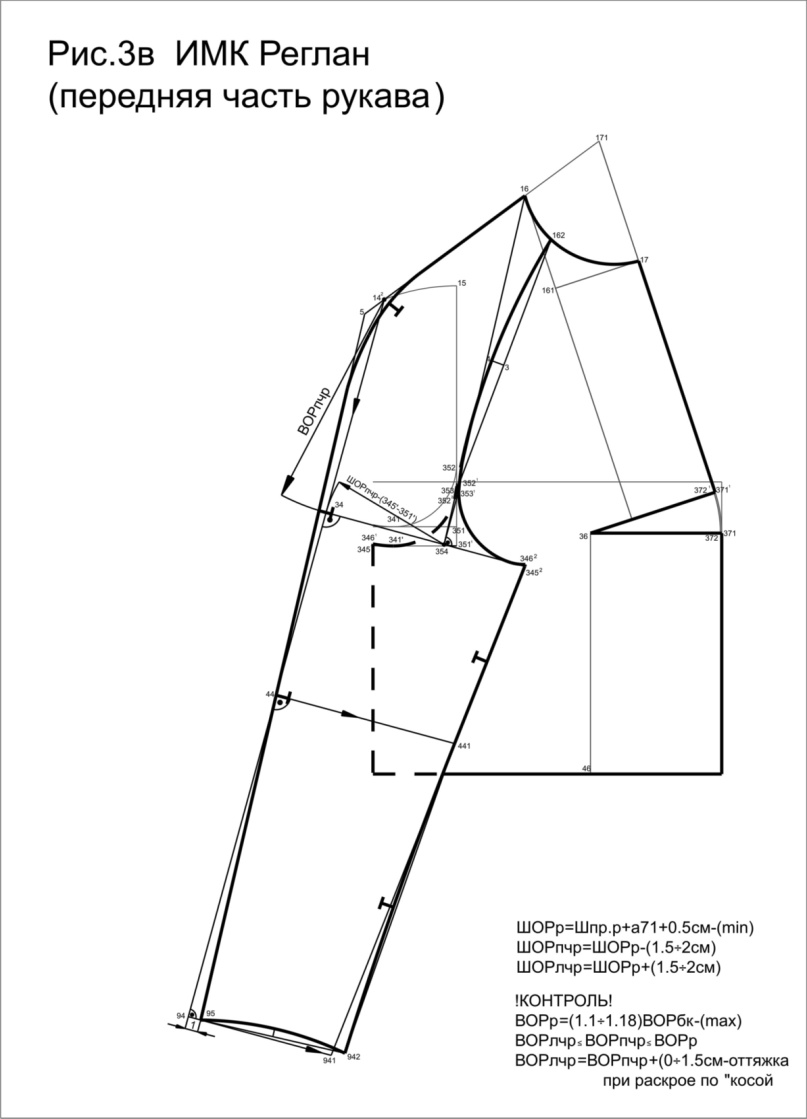

Рис. 2.68. Построение передней части рукава без уплощения нагрудной вытачки
