Германия
Существующие судоподъёмники в Германии:
Канхебехаус (подъёмник барж-контейнеров) Хальсбрюке, или нем. Rothenfurther Kahnhebehaus
Канхебехаус в Гросфогтсберге (нем. Großvoigtsberg), или нем. Christbescherunger Kahnhebehaus
Судоподъёмник в Хенрихенбурге (нем. Schiffshebewerk Henrichenburg)
Судоподъёмник в коммуне Нидерфинов (нем. Schiffshebewerk Niederfinow)
Судоподъёмник в Ротензее (нем. Schiffshebewerk Rothensee)
Двойной судоподъёмник Шарнебек (нем. Schiffshebewerk Scharnebeck)
Судоподъёмник в поселке Нидерфинов
Судоподъемник на канале Одер- Гавель. Построен в 1934 году, напор 37,2 м, камера 85×12×2,5 м, вес камеры с водой 4200 тонн. Время подъема камеры – около 5 минут.
|

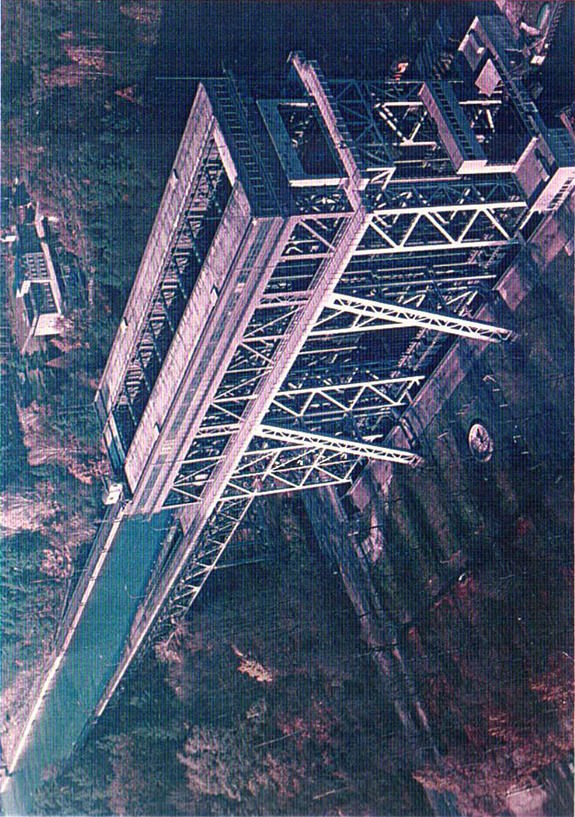

Судоподъёмник в поселке Нидерфинов |

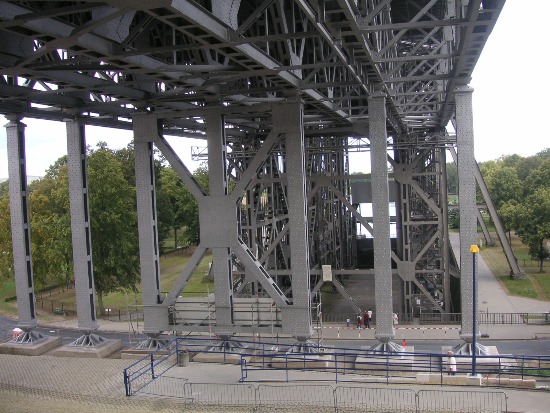

Судоподъёмник в поселке Нидерфинов
|
Старый судоподъёмник в Хенрихенбурге, открытка 1900 года |
Двойной судоподъёмник Шарнебек, построен в 1974 году. Напор (высота подъема судов) – 38 м
|

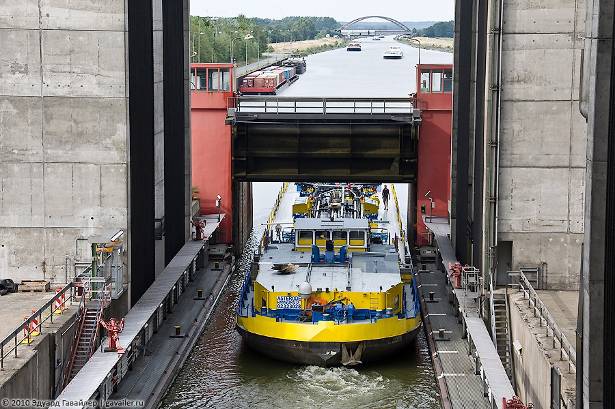

Судоподъёмник Шарнебек |
|
|
|
|
Вертикальный поплавковый судоподъемник Ротензее |
КАНАДА
В Канаде судоподъемники расположены на каналах Трент-Северн в провинции Онтарио:
Киркфилдский подъёмный шлюз (англ. Kirkfield Lift Lock);
Подъёмный шлюз в Питерборо (англ. Peterborough Lift Lock);
Сухопутный эллинг в Биг Шут (англ. Big Chute Marine Railway);
Сухопутный эллинг в Свифт Рапидс (англ. Swift Rapids Marine Railway).

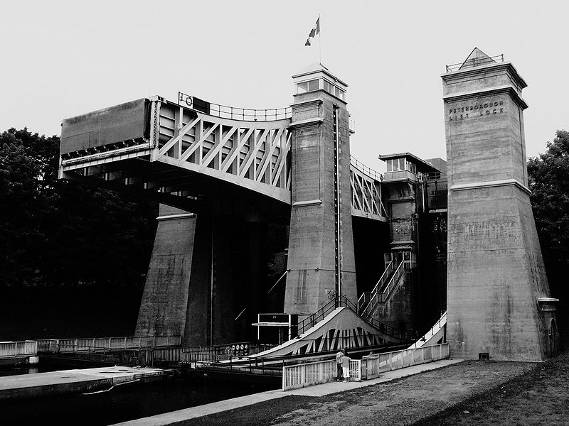

Парный вертикальный судоподъёмник в Питерборо
Судоподъемник в Питерборо
|
Железнодорожный судоподъемник в провинции Онтарио, Канада |
КИТАЙ
Судоподъёмник водохранилища Даньцзянкоу (Danjiangkou) в провинции Хубэй, способный поднимать суда водоизмещением до 450 тонн;
Судоподъёмник ГЭС Geheyan в провинции Хубэй, способный поднимать суда водоизмещением до 300 тонн. Плотина запущена в эксплуатацию в 1994 году, однако из-за технических проблем судоподъёмник начал работать лишь спустя четыре года;
Судоподъёмник водохранилища Луньтань (Longtan);
Судоподъёмник Янтань (Yantan);
Судоподъёмник гидроузла «Три ущелья», построен в 2010 году.
Общий вид гидроузла «Три ущелья» (модель)
|
Модель плотины гидроузла «Три ущелья» (справа судоподъемник) |
Нидерланды

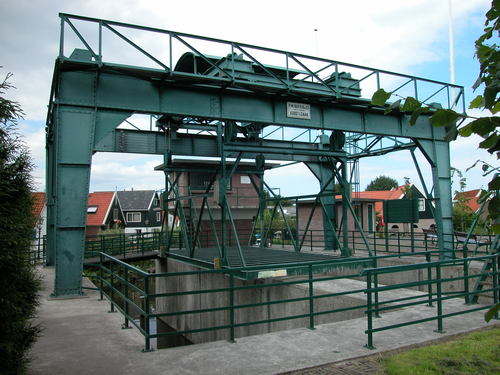

Судоподъёмник в Брукерхафене (нидерл. Broekerhaven Overhaal).
ПОЛЬША
Острудско-эльблонгский канал – (польск. Kanał Elbląski, нем. Oberländischer Kanal) канал около польского города Эльблонг, соединяет Мазурские озера с Вислинским заливом Балтийского моря.
Самое необычное место канала, принесшее ему известность – небольшой участок (9,6 км) со значительным перепадом высот (более ста метров). На этом участке выстроена система из пяти судоподъёмников (по-польски – похильни), которые перевозят суда посуху. Польское слово «pochylnia» можно приблизительно перевести как «наклонка». Суда поднимаются и опускаются на тележках. Тележки движутся по рельсам, которые начинаются на дне нижнего канала, выходят на земляной склон, и заканчиваются на дне верхнего канала. Судно, идущее наверх, останавливается над тележкой, которая ждет его под водой, и прикрепляется к тележке. Затем с помощью стального троса тележка вытягивается из воды и вместе с судном, лежащим на ней, поднимается в гору (навстречу ей едет тележка с судном, спускающимся вниз), и наверху снова погружается в следующий канал. Судно открепляется и следует своим ходом по каналу до следующей похильни.
Примечательно, что никаких внешних источников энергии похильня не использует – суда приводятся в движение энергией воды, текущей вниз по техническому каналу, проходящему параллельно основному. Возле каждой похильни стоит «машиновня» – огромное мельничное колесо, приводящее в движение сложную систему из блоков, тросов и тележек. Всего на 10-километровом участке канала 5 похилен, каждая из которых имеет свое название: Бучинец, Конты, Олесьница, Еленье и Цалуны.
Также на канале есть два шлюза.
Канал пропускает небольшие суда водоизмещением до 50 тонн (аналогичные российским речным трамваям).
|

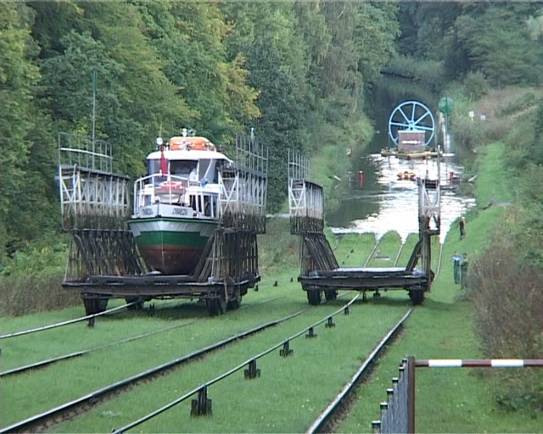

На Эльблонгском канале (Польша) – транспортировка судна посуху |
Судоподъёмник на Эльблонгском канале
США
Железная дорога для переправы судов волоком в горах Аллеганах, в штате Пенсильвания;
23 наклонных судоподъёмника на канале Моррис в штате Нью-Джерси.
