2.9 Підлога
Конструкція підлоги безпосередньо відповідає призначенню приміщення і залежить від пред'явлених до неї звукоізоляційних, теплоізоляційних, вологоізоляційних вимог.
Таблиця 2.3 Експлікація підлоги
Номер приміщення |
Тип підлоги |
Схема підлоги або тип за серією |
Дані елементів підлоги(назва,товщина,основа,і т.ін.) мм |
Площа,м² |
1-16,19-21 |
Бетонна |
|

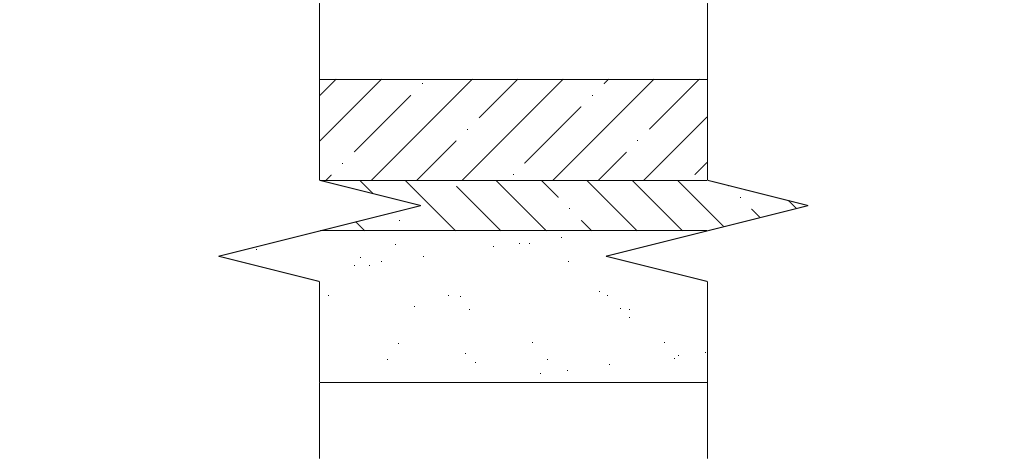

Бетонне покриття -100 Бетон - 50 Щебінь - 150 Ущільнений грунт |
4219,28
|
17,18 |
Керамічна |
|

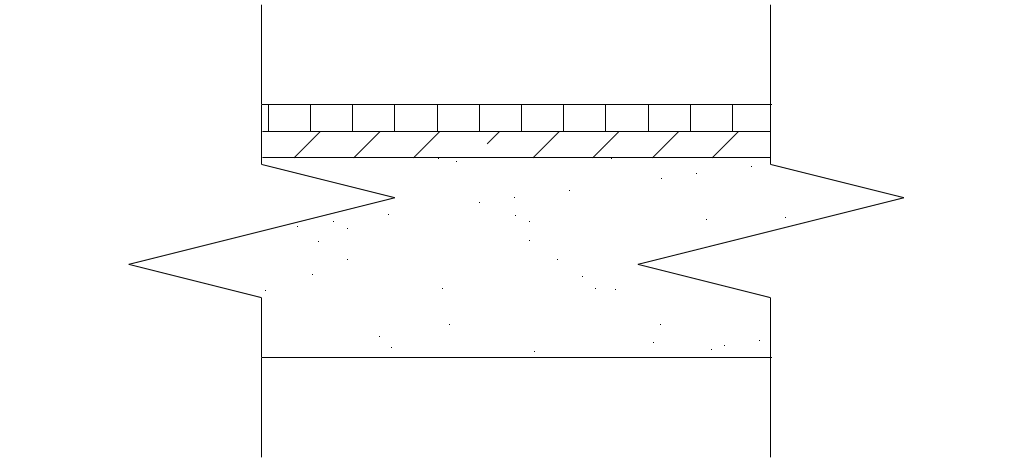

Керамічна плитка -15 Цементний розчин -10 Щебень - 150 Ущільнений грунт |
50,80 |
2.10 Антикорозійні заходи
Дпя попередження руйнування залізобетонних елементів та конструкцій використовують попередньо напружену арматуру. Всі металеві конструкції та закладні деталі (їх поверхні) якісно фарбуються.
2.11 Зовнішнє та внутрішнє опорядження
Зовнішнє опорядження: стики між стіновими панелями ретельно розивають. Зовнішнє опорядження даного будинку включає в себе фарбування.
Внутрішнє опорядження виконується шляхом розшивки швів, пофарбуванням водяною фарбою залізобетонних конструкцій та цегляної кладки в різні кольори задля зручності людей.
Вікна, двері та ворота фарбують олійними фарбами.
Таблиця 2.5 - Відомість опорядження приміщень
Найменування або номер приміщень |
Вид опорядження елементів інтер′єрів |
||||||
Стеля |
Площа,м² |
Стіни,або перегор. |
Площа,м² |
колони |
Площа,м² |
Примітки |
|
1-16, 19-21 |
Фарбування |
4219,28 |
Фарбування |
25275,78 |
Фарбування |
19,2 |
|
17,18 |
Фарбування |
50,80 |
Керамічна плитка |
292,20 |
Фарбування |
523,12 |
|
2.12 Інженерне обладнання
Водопровід об’єднаний, побутово-питний, протипожежний; від зовнішньої мережі.
Гаряче водопостачання – централізоване, від зовнішньої мережі.
Каналізація - Роздільна: господарсько-побутова, виробнича і дощова.
Опалення-водяне, центральне. Система однотрубна проточно-керована, з верхньою подачею, тупикова. Температура теплоносія 110-70°С.
Вентиляція - приточно - витяжна.
Електропостачання – від низьковольтних мереж напругою 380/220 В.
Електроосвітлення - здійснюється лампами накалювання.
Слабкоточні пристрої – телефонний зв’язок( міський і внутрішній) , пожежна сигналізація, радіотрансляційний зв’язок.
