2. Архітектурно - будівельна частина
2.1 Фундаменти, фундаментні балки.
Фундаменти:

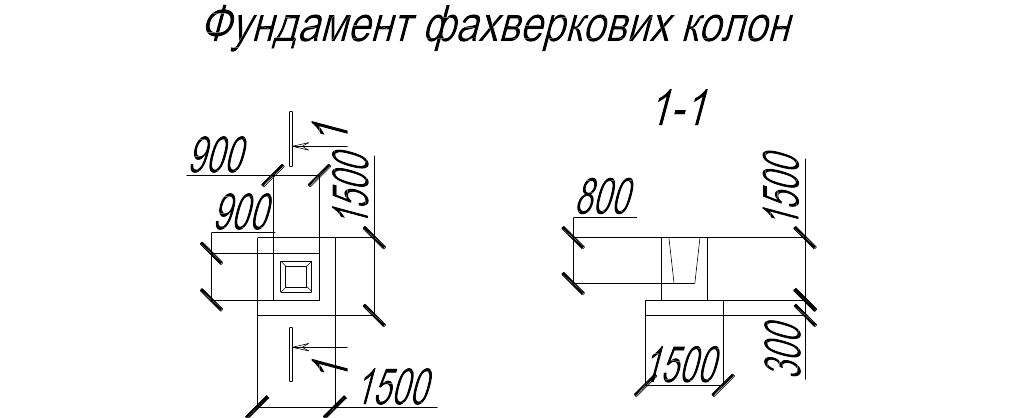

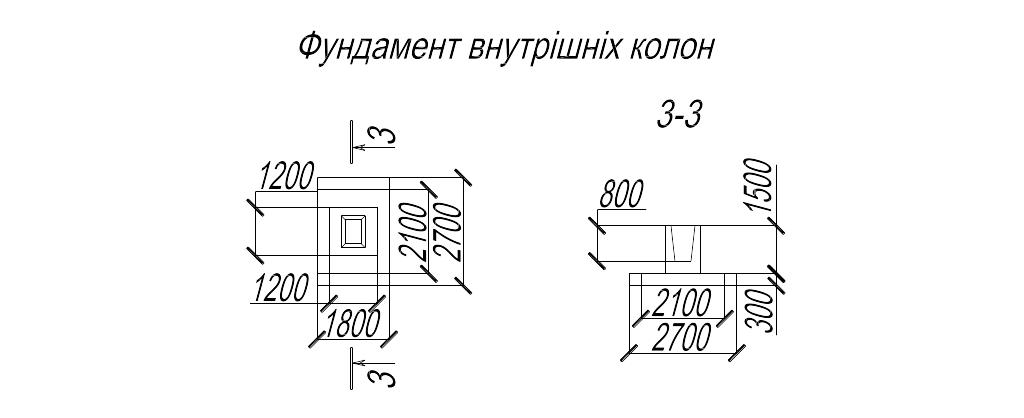

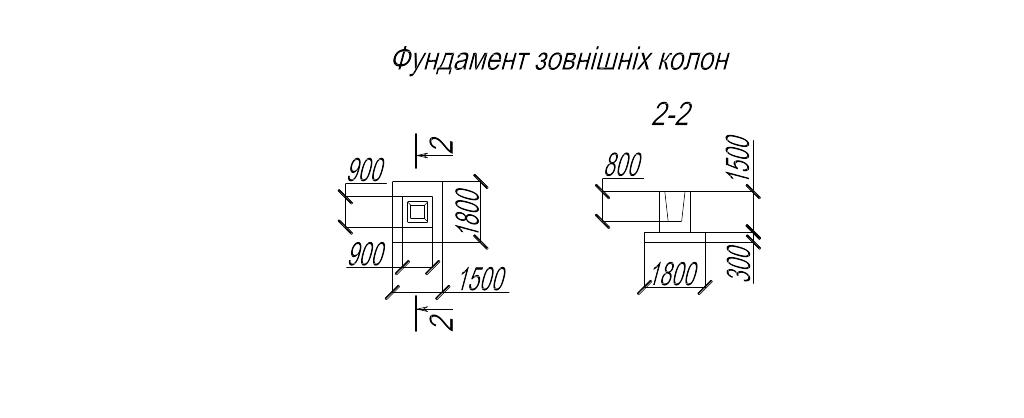

Під колони каркасу запроектовано стовпчасті монолітні залізобетонні фундаменти стаканного типу, по серії 1.412.Вони складаються з підколонника та підколонної плитної частини (однієї або двох) з бетону класу В-15, арматура попередньо напружена класу А-300С.
Глибина закладання 1.500м
Відмітка підошви -1,650м
Відмітка обрізу -0,150 м.
Під фундамент влаштовується піщана підсипка
Фундаментні балки:
розроблені по серії 1.415 під стінові панелі, якщо розміром фундаментна балка була не достатньо довга, запроектовані підливи. Балки виготовлені з бетону класу В-15, арматура класу А-300С, Відмітка верху - 0,03 м. Для захисту від пучення ґрунту і для утеплення підлоги та від просідання її під балкою виконують підсипку із шлаку. По верху фундаментної балки укладають шар гідроізоляції.
Вимощення-ширина-1м,
нахил 0.03, матеріал-асфальтове покриття.
2.2 Колони
Збірні залізобетонні колони крайніх та середнього рядів прийняті по серії 1.423-3, фахверкові колони - по серії – 1.427.1-3. Колони армуються зварними каркасами і формуються із бетону класу В-ЗО. Закладні елементи в місцях спирання кроквяних конструкцій мають вид стальної пластини з пропущеними крізь нього анкерними болтами, бетон під ними підсилюється.
Відмітка верха колони 6,0 м,довжина 6,2, 6,7, 6.9 м, перерізом для крайніх рядів - 400×400, для середніх рядів 500х500, фахверкові колони для кріплення перерізом 300×300.
На бокових гранях колон на висоті 1,2 та 1,8 м розміщені закладні деталі для кріплення стінових панелей. Колона заводиться у стакан фундамента і замонолічується.
2.3 Крокв`яні та під Крокв`яні конструкції
Несучі конструкції покриття - це кроквяні ферми за серією 1.463-3.
Ферма – одноелементна конструкція, навантажуюча по всьому прольоті.
Ферма
– двосхила, має довжину 18 м, висоту 3000
мм в найвищій точці та 880 мм де спирається
на колону; товщина 280 мм. Монтажне
кріплення здійснюється на анкерних
болтах а потім приварюють опорні листи
до оголовка колони.
З’єднання з колоною див. вузол 4 (графічної частини курсового проекту)
Підкрокв`яна ферма підібрана за серією – 1.463-4.
Крокв`яні та підкрокв`яні конструкції – залізобетонні конструкції, підібрані для мало скатної покрівлі.

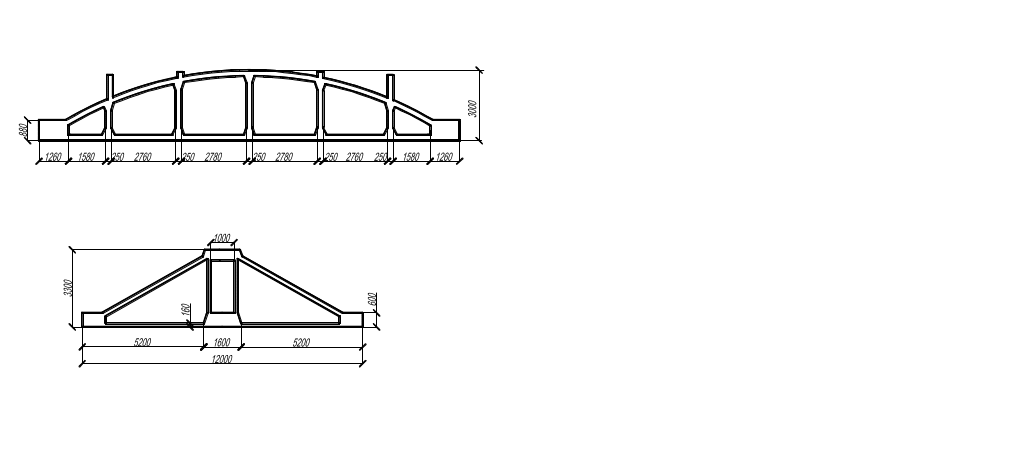

Крокв`яна ферма та підкрокв`яна ферма
2.4 Стіни та перегородки
Стіни виготовленні з залізобетону, товщиною 300 мм, що прийняті по серії 1.432-9/81.
Панелі кріпляться до колон за допомогою пластин та анкерів. Торцеві шви між панелями приймаємо товщиною 20 мм, а вертикальні 15 мм. Щви заповнюють пружними прокладками з пароізола і герметичною мастикою. Цокольні панелі виготовлені висотою 1200 мм, влаштовуються по фундаментній балці по шару гідроізоляції. Дані стінові панелі монтуються за навісною конструктивною схемою.
Розміри панелей: довжина 6 м, висота 1,2 м або 1,8м.
Внутрішні стіни виконані з цегли, товщиною – 120 мм.
