Примеры расчета врубок на растяжение, срез и смятие.
Задача 14.

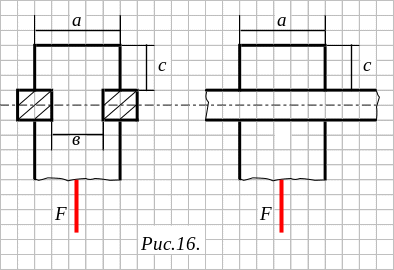

Деревянный брус квадратного сечения, а = 180 мм (рис.16.) подвешен на двух горизонтальных прямоугольных балках и нагружен растягивающей силой F = 40 кН. Для крепления на горизонтальных балках в брусе выполнены две врубки до размера в = 120 мм. Определить возникающие в опасных сечениях бруса напряжения растяжения, среза и смятия, если с = 100 мм.
Решение.
Под действием силы F в брусе, ослабленном с двух сторон врубками возникаем растягивающее напряжение σ. В опасном сечении, размеры которого Ар = в·а = 120·180 = 21600 мм2. Нормальное напряжение σ, учитывая, что внутренняя сила N в сечении равна внешней силе F равно:
Касательные напряжения скалывания τск возникают в двух опасных сечениях от давления горизонтальных балок на вертикальный брус, под действием силы Q = F. Эти площадки расположены в вертикальной плоскости, их величина Аск = 2·с·а = 2·100·180 = 36000 мм2.
Вычисляем напряжения скалывания, действующих на этих площадках:
Напряжение смятия σсм возникает от действия силы F в двух опасных сечениях вертикального бруса в верхней части горизонтальных балок, оказывающих давление на вертикальный брус. Их величина определяется Асм = а·(а-в) = 180·(180-120) = 180·60 = 10800 мм2.
Напряжение смятия
Задача 15.

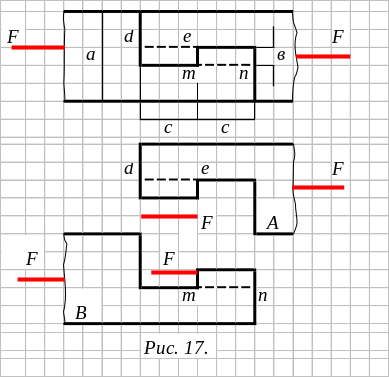

Определить необходимые размеры врубки «прямым зубом». Соединение показано на (рис. 17). Сечение брусьев квадратное, растягивающая сила F = 40 кН. Допускаемые напряжения для древесины имеют значения: на растяжение [σр]= 10МПа, на скалывание [τск]= 1МПа, на смятие [σсм] = 8 МПа.
Решение.
Сопряжения элементов деревянных конструкций – врубки рассчитываются на прочность из условия их работы на растяжение,
скалывание и смятие. При достаточной величине сил F, действующих на врубку прямым зубом (рис. 17.), может произойти скалывание по сечениям de и mn, по этим сечениям возникают касательные напряжения, величина которых определяется в предположении их равномерного распределения по площади сечения. Площадь сечения de или mn Аск = а·с.
Условие прочности имеет вид:
отсюда,
,
или а·с
= 4000 мм2
(1)
В вертикальной стенке зуба на площадке mе имеет место деформация смятия. Площадь сечения, по которой может произойти смятие Асм = в·а.
Из условия прочности на смятия:
имеем
или
в·а
= 5000 мм2
(2)
Исходя из
разнопрочности деталей А
и В,
разрыв их может произойти по сечению,
площадь которой
.
Условия прочности на растяжение имеет вид:
откуда
мм2,
или
(3)
В результате получим систему уравнений: 1, 2, 3.
а·с = 4000
в·а = 5000
(4)
Выполнив преобразование в третьем уравнении системы (4), получим:
а
·с
= 4000
в·а = 5000 (41)
а2 - а·в = 8000
уравнение (3) системы
(41)
принимает вид а2
= 8000+а·в
= 8000+5000 = 13000 отсюда а
=
= 114 мм;
из уравнения (2)
системы (41)
;
из уравнения (1)
системы (41)
.
Ответ: а = 114 мм; в = 44 мм; с = 351 мм.
Задача 16.

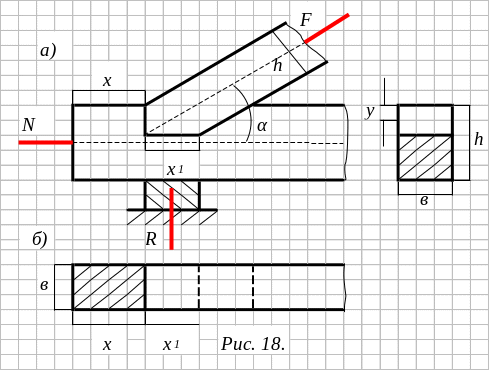

Соединение стропильной ноги с затяжкой выполнено с помощью лобовой врубки (рис. 18.). Определить необходимые размеры (х, х1,y), если сжимающее усилие в подкосе равно F=60 кН, угол наклона крышки α = 30о, размеры сечения брусьев h = 20 см, в = 10 см. Допускаемые напряжения приняты: на растяжения и сжатие вдоль волокон [σ] = 10 МПа, на смятие поперек волокон [σсм] = 8 МПа, на смятие вдоль волокон [σ90] = 2,4 МПа и на скалывание вдоль волокон [τск] = 0,8 МПа. Проверить также прочность стропильной ноги на сжатие и затяжки в ослабленном месте сечения на растяжение.
Решение.
Определяем усилия, действующие по плоскостям врубки. Для этого раскладываем силу F на вертикальную составляющую F1 и горизонтальную составляющую F2, получим
F1 = F sinα = 60·0,5 = 30 кН.
F2 = F cosα = 60·0,867 = 52,02 кН.
Эти силы уравниваются реакцией опоры R = F1 и растягивающим усилием в затяжке N = F2. Сила F1 вызывает смятие затяжки по площади опирания на опорную подушку (перпендикулярно к волокнам). Условия прочности на смятие:
откуда ,
т.к.
Асм
=х1·в,
то
Конструктивно она принимается значительно больше. Глубину врубки y определяем из условия, что сила F2 вызывает смятие по вертикальной упорной, и площадке Асм = у·в в местеконтакта торца строительной ноги с затяжкой. Из условия прочности на смятие имеем:
т.к. Асм
=у·в,
то
.
Конец затяжки
испытывает скалывание вдоль волокон
под действием этой же горизонтальной
силы F2.
Длину х
затяжки, выступающую за врубку, определим
из условия прочности на скалывание:
т.к. τск
= 0,8 МПа,
.
Площадь скалывания Аск=
в·х
Следовательно,
в·х
= 65000, откуда
.
Проверим прочность строительной ноги на сжатие:
прочность
обеспечена
Проверим прочность затяжки в ослабленном сечении:
т.е. прочность обеспечена.
