48. Механическая вентиляция и её основные части. Как устроены и работают кондиционеры воздуха приточной вентиляции цехов.

В

системах механической вентиляции движение воз­духа осуществляется вентиляторами и в некоторых слу­чаях эжекторами.

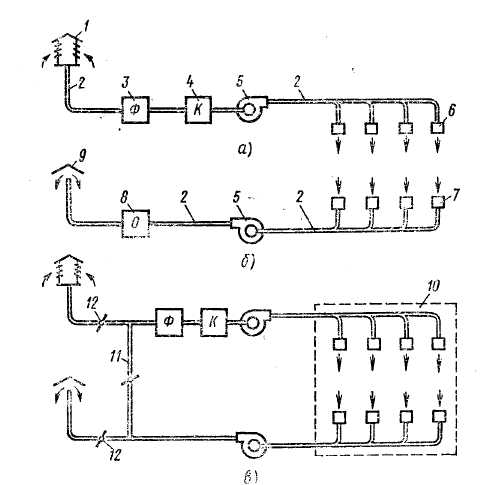

Рис. Механическая вентиляция

Приточная вентиляция. Установки приточной вен­тиляции обычно состоят из следующих элементов (рис.,а): воздухозаборного устройства (воздухоприемника) 1 для забора чистого воздуха; устанавливаемого снаружи здания в тех местах, где содержание вредных веществ минимально (или они отсутствуют вообще); воздуховодов 2, по которым воздух подается в помеще­ние; наиболее часто воздуховоды делают металлически­ми, реже — бетонными, кирпичными, шлакоалебастровыми и т. п.; фильтров 3 для очистки воздуха от пыли; калориферов 4, где воздух нагревается (наибольшее распространение получили калориферы, в которых теп­лоносителем является горячая вода или пар; используются также и электрокалориферы); вентилятора 5; приточных отверстий или насадков 6, через которые воздух попадает в помещение (воздух может подавать­ся сосредоточенно или равномерно по помещению); ре­гулирующих устройств, устанавливаемых в воздухоприемном устройстве и на ответвлениях воздуховодов.

Фильтр, калориферы и вентилятор обычно устанав­ливают в одном помещении, в так называемой вентиля­ционной камере. Воздух подается в рабочую зону, при­чем скорости выхода воздуха ограничены допустимым шумом и подвижностью воздуха на рабочем месте.

Вытяжная вентиляция. Установки вытяжной венти­ляции состоят (рис. 8,6) из вытяжных отверстий или насадков 7, через которые воздух удаляется из помеще­ния; вентилятора 5, воздуховодов 2; устройства для очистки воздуха от пыли или газов 8, устанавливаемого в тех случаях, когда выбрасываемый воздух необходи­мо очищать с целью обеспечения нормативных концен­траций вредных веществ в выбрасываемом воздухе и в воздухе населенных мест, а также в приточном воздухе, подаваемом в производственные здания; уст­ройства для выброса воздуха (вытяжной шахты) 9, ко­торое должно быть расположено на 1—1,5 м выше конь­ка крыши.

При работе вытяжной системы чистый воздух поступает в помещение через неплотности в ограждающих конструкциях. В ряде случаев это обстоятельство яв­ляется серьезным недостатком данной системы вентиля­ции, так как неорганизованный приток холодного воз­духа (сквозняки) может вызвать простудные заболе­вания.

Приточно-вытяжная вентиляция. В этой системе воз­дух подается в помещение приточной вентиляцией, а удаляется вытяжной вентиляцией (рис. 8,а и б), ра­ботающими одновременно.

Место расположения приточных и вытяжных возду­ховодов, отверстий и насадков, количество подавае­мого и вытягиваемого воздуха выбирается с учетом требований, предъявляемых к системе вентиляции. Место для забора свежего воздуха выбирается с уче­том направления ветра, с наветренной стороны по отно­шению к выбросным отверстиям, вдали от мест загряз­нений.

Вентиляторы — это воздуходувные машины, создаю­щие определенное давление и служащие для перемеще­ния воздуха при потерях давления в вентиляционной сети не более 12 кПа. Наиболее распространенными являются осевые и радиальные (центробежные) венти­ляторы.

В зависимости от развиваемого давления вентилято­ры делят на следующие группы: низкого давления — до 1 кПа; среднего давления—1—3 кПа; высокого давления — 3—12 кПа.

Вентиляторы низкого и среднего давления применя­ют в установках общеобменной и местной вентиляции, кондиционирования воздуха и т. п. Вентиляторы высоко­го давления используют в основном для технологиче­ских целей, например, для дутья в вагранки.

В зависимости от состава перемещаемого воздуха вентиляторы изготовляют из определенных ма­териалов и различной конструкции:

а) обычного исполнения для перемешения чистого или малозапыленного воздуха (до 100 мг/м3) с темпе­ратурой не выше 80° С; все части таких вентиляторов изготовляют из обычных сортов стали;

б) антикоррозионного исполнения — для перемеше­ния агрессивных сред (пары кислот, щелочей); в этом случае вентиляторы изготовляют из стойких против этих сред материалов — железохромистой и хромоникелевой стали, винипласта и т. д.;

в) искрозащитного исполнения — для перемещения взрывоопасных смесей, например, содержащих водород, ацетилен и т. д.; основное требование, предъявляемоек таким вентиляторам,— полное исключение искрения при их работе (вследствие ударов или трения), поэто­му колеса, корпуса и входные патрубки вентиляторов изготовляют из алюминия или дюралюминия; участоквала, находящийся в потоке взрывоопасной смеси, за­крывают алюминиевыми колпаками и втулкой, а в мес­те прохода вала через кожух устанавливают сальнико­вое уплотнение;

г) пылевые — для перемещения пыльного воздуха(содержание пыли более 100 мг/м3); рабочие колеса вентиляторов изготовляют из материалов повышенной прочности, они имеют мало (4—8) лопаток.
