59. Оснастка для установки и закрепления заготовок на фрезерных станках.

Заготовки, обрабатываемые на фрезерных станках, устанавливаются на станке при помощи станочных приспособлений, которые можно разделить на три класса: универсальные, специализированные и специальные. К универсальным приспособлениям общего назначения относятся: прихваты, прижимы, упоры, машинные тиски различных видов, угольники, угловые плиты, круглые поворотные столы, делительные столы и головки.

Прихваты служат для закрепления заготовок 1 непосредственно на столе станка (рис. 4.1). Один конец прихвата 3 иногда опирается на подставку 4. Закрепление заготовки осуществляется с помощью болта 2 и гайки. Часто роль подставки играет болт, который ввинчивается в один конец прихвата и упирается в стол. Для ориентации заготовок при их установке на столе применяются упоры (рис. 4.2-а, б).

Они устанавливаются и закрепляются в продольных пазах стола. А при помощи прижимов (см. рис. 4.2-в), устанавливаемых в параллельных пазах стола, проводят закрепление заготовки, прижимая винтом 2 ее к упорам.

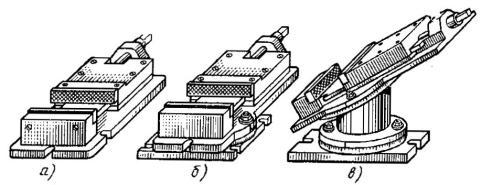

Машинные тиски (рис. 4.3) широко применяются для закрепления заготовок простой формы и относительно небольших размеров. По конструкции они делятся на следующие виды: 1) простые (см. рис. 4.3-а); 2) поворотные (поворот вокруг вертикальной оси, рис. 4.3-б); 3) универсальные (поворот вокруг двух осей, рис. 4.3-в). Поворотные и универсальные тиски применяются при фрезеровании наклонных поверхностей и скосов.

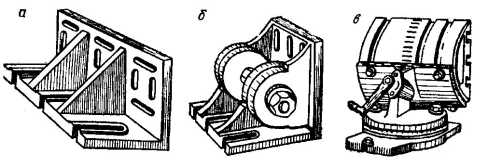

Угловые плиты (рис. 4.4) подразделяются на: неповоротные (рис. 4.4-а); поворотные (вокруг горизонтальной оси, рис. 4.4-б); универсальные (поворот вокруг вертикальной и горизонтальной оси, рис. 4.4-в). Заготовки крепятся к угловым плитам прихватами или струбцинами.

Призмы (рис. 4.5) служат для закрепления заготовок круглой формы при помощи прихватов. Последние следует располагать над призмами, чтобы усилием зажима не деформировать заготовку.

Правильное положение тисков, угловых плит и призм на столе относительно его продольной подачи обеспечивается за счет направляющих шпонок, которые имеются в названных приспособлениях и входят в паз стола.

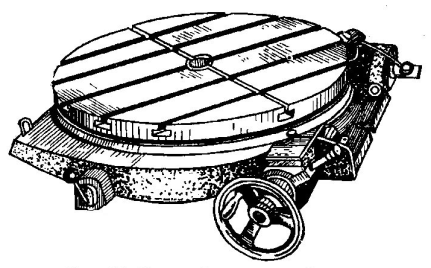

Круглые поворотные столы (рис. 4.6) применяются для закрепления заготовок на своем рабочем столе, для обработки круговых контуров или для поворота заготовки на заданный угол. В центре поворотного стола имеется точное конусное отверстие для установки центрирующего пальца.

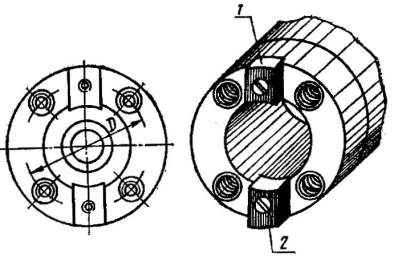

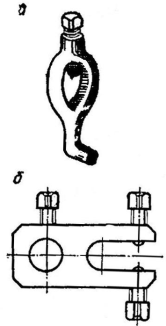

И з приспособлений для закрепления заготовок при обработке многогранников, шлицов, зубчатых и храповых колес, зубчатых муфт и других деталей, где требуется делительная головка, наиболее широкое применение нашли трехкулачковые самоцентрирующие патроны (рис. 4.7), постоянные центры (рис. 4.8), хомутики (рис. 4.9),

люнеты (рис. 4.10) и оправки (рис. 4.11).

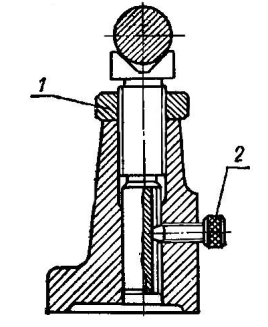

Люнет применятся для поддержания нежестких заготовок, и предотвращает их прогиб под действием силы резания. Установка призмы под заготовку производится вращением гайки 1, а ее фиксация – винтом 2 (см. рис. 4.10).

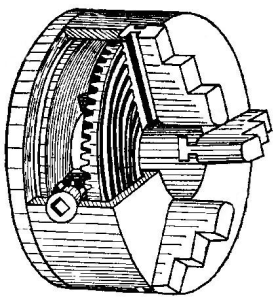

Трехкулачковые патроны предназначены для закрепления коротких цилиндрических заготовок, у которых длина выступающей из кулачков части не превышает трех ее диаметров. Длинные заготовки устанавливают в постоянные центры. Полуцентр, вставленный в пиноль задней бабки делительной головки, обеспечивает свободный подвод фрезы. Хомутики обеспечивают передачу крутящего момента при повороте заготовки на задний угол и воспринимают момент от сил резания.
