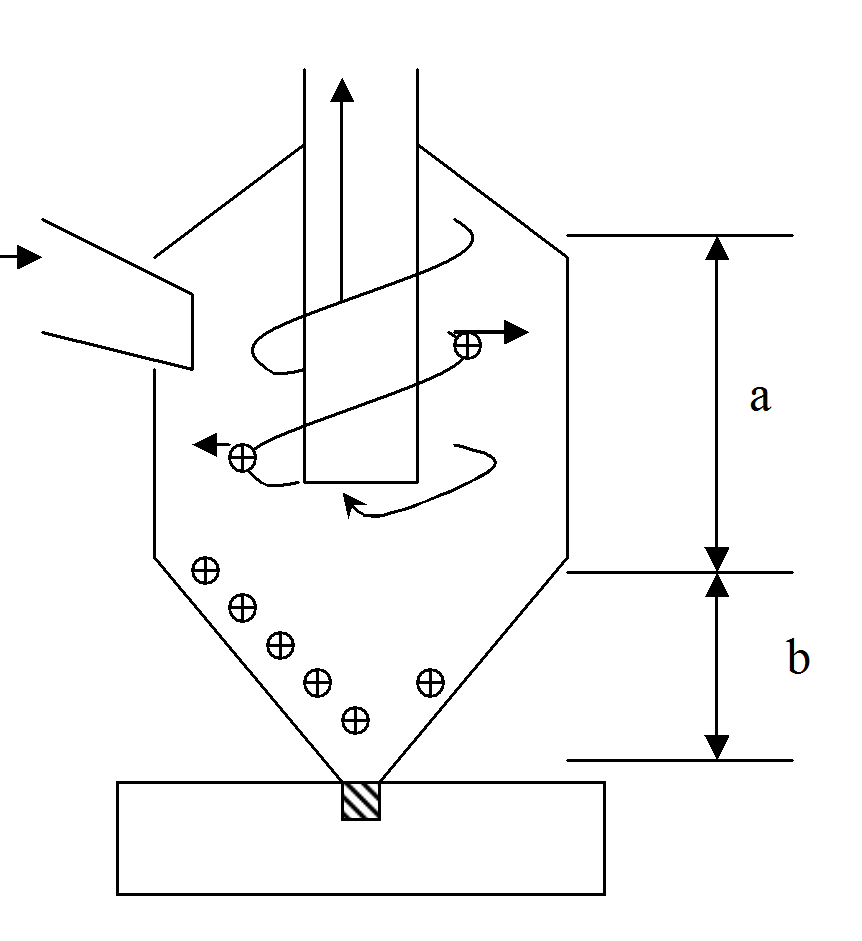

31.Эффективность и производительность циклонов, устройство и принцип работы циклона.
Ц
иклон
– аппарат,
отделяющий частицы пыли. Циклоны
широко применяются в промышленности.
Эффективность 50 – 75% диаметр осаждаемых
частиц более 5мкм. Аппарат компактен и
лёгок в обслуживании. В нём не движущихся
частей. Нужен только насос, поэтому
способ дешевый. Температура очищаемого
газа до 400 – 500 градусов. Газовый поток
вводится внутрь через входной патрубок,
расположенный тангенциально. Воздух
совершает вращательно поступательное
движение вдоль корпуса бункера. Частички
пыли отбрасываются к стенкам камеры
под действием центробежной силы и
образуют пылевой слой, а чистый воздух
резко меняет своё направление и выходит
через патрубок в верхней части.
Цилиндрический циклон- высокопроизводительный
(а > б). Конический циклон – высокоэффективный
(б > а).
Очищ. газ
ЗВ
Э
ффективность
циклона прямо пропорциональна
и
обратно пропорциональна
.
Если увеличивать скорость, то частички
пыли могут не успеть отлететь в бункер.
Поэтому, как правило, уменьшают диаметр
циклона.
Групповой циклон
1 – входной патрубок 2 – корпус, в котором закреплены ограничительные решетки 3. в решетки вмонтированы циклонные элементы 4 5 – выходной патрубок 6 – общий бункер для сбора пыли 7 – распределительная камера.
30. Классификация пылей по их дисперсности.
Пыль образуется при многих технологических процессах, связанных с измельчение твердых материалов; состоит из твердых частиц, находящихся в воздухе во взвешенном состоянии. В инженерной практике пылью называют также сами твердые пылевые частицы, в том числе осевшие или выделенные каким-либо способом в виде порошка. Твердые частицы пыли имеют различные размеры, неправильную форму. Размеры частиц пыли характеризуют величиной эффективного диаметра d, который определяется как диаметр сферической частицы того же объема, что и частица пыли. Пыль – полидисперсная система, размеры частиц могут сильно различаться.
В зависимости от размеров, частицы пыли по-разному ведут себя в атмосфере. Частицы диаметра более 75 мкм быстро осаждаются вблизи источника выбросов. Частицы диаметра 5-75 мкм медленно осаждаются, могут переноситься воздушными массами на относительно большие расстояния от источника выбросов, границы зоны рассеивания зависят от атмосферных условий, а также технических условий выброса в атмосферу (от высоты трубы, температуры, скорости ветра и т.п.). Частицы диаметра менее 5 мкм переносятся с воздушными массами на большие расстояния от источника выбросов, долгое время могут оставаться в атмосфере.
Классы:
- Очень грубодисперсная (d более 140 мкм)
- Грубодисперсная (40 - 140 мкм)
- Среднедисперсная (10 - 40 мкм)
- Мелкодисперсная (1-10 мкм)
- Очень мелкодисперсная (менее 1 мкм)
