3. Волокнистые фильтры

В волокнистых фильтрах фильтрующий элемент состоит из нескольких слоёв. Это фильтры объёмного действия, толщина от нескольких мкм. До 2 метров. Скорость движения воздуха 15 см/сек.

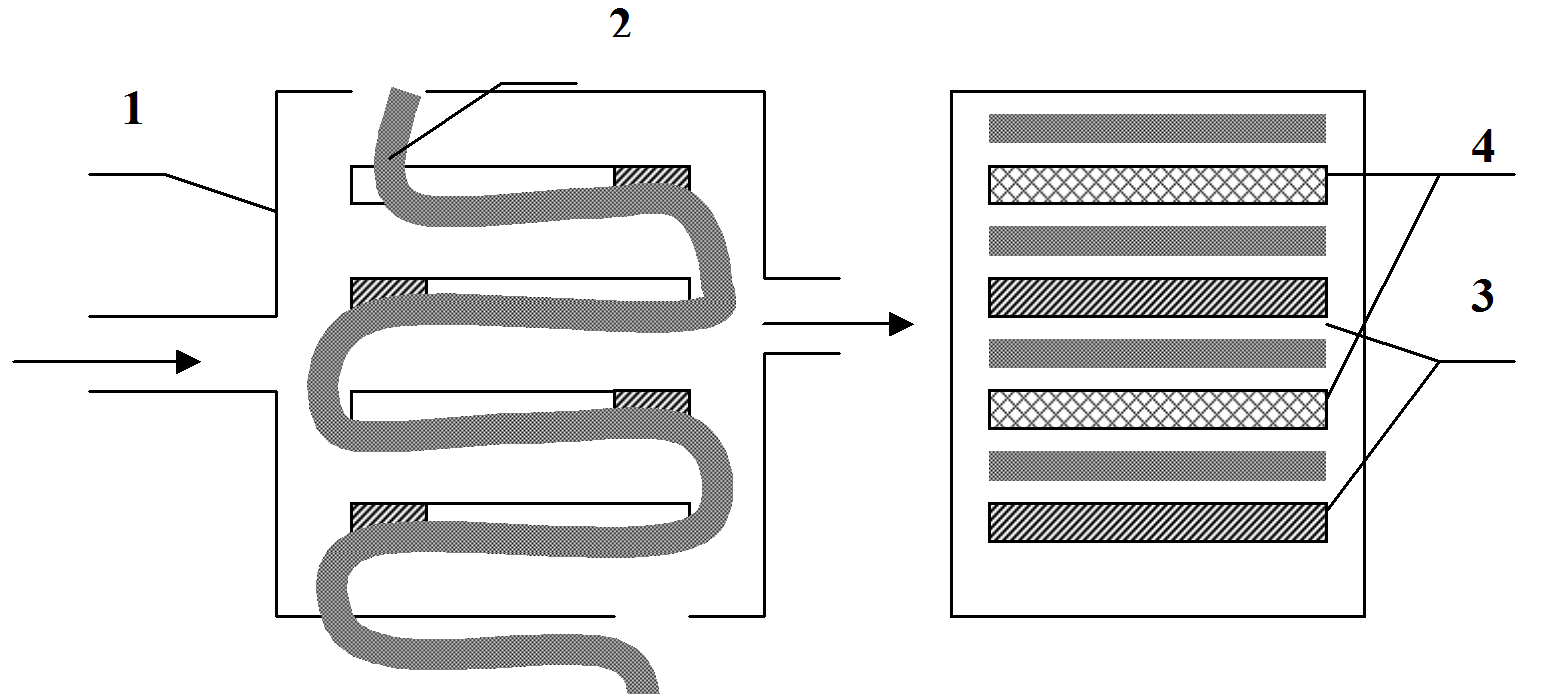

1 – корпус

2 – фильтрующий материал в виде ленты

3 – П образная полка

4 – гофрированный разделитель (пластик или алюминий)

Фильтрующий материал в виде ленты укладывается между П-образными полками. Полки уложены так, что открытые и закрытые концы полок чередуются в противоположных направлениях. Чтобы не допустить слипания слоёв укладывают разделитель. Загрязненный газ поступает в один из открытых слоёв полки.

4.Зернистые фильтры на практике применяются значительно реже, чем волокнистые и тканные. Различают жестко связанные фильтры (стекло, гранулы) и насыпные (песок, галька, уголь – элементы не связаны между собой)

Преимущества:

- прочные.

- применяются для фильтрации воздуха в промышленных условиях при резком перепаде давления.

- фильтрация агрессивных газов за счёт инертности.

- используются при высоких температурах газов.

Зернистые жесткие фильтры редко применяются в промышленности, т.к. плохо регенерируют. Насыпные фильтры используются во всех вышеперечисленных случаях. Бывают статические и динамические (зерна перемещаются относительно друг друга)

32 Продолжен.

В корпусе 1 размещены ограничительные решетки 2, между ними помещён фильтрующий слой 3. Примесь адсорбируется на зёрнах. Процесс очистки непрерывный, т.к. сверху постоянно поступают новые гранулы, проходя через фильтры, загрязняются и выходят через патрубки 5 в короб 7 для отработанного материала. Регенерация водой осуществляется в элементе 8. Потом происходит сушка. При помощи насоса 9 высушенный материал подаётся в короб 6 для подачи свежего зерна. 4 – питатели, регулирующие скорость подачи свежего материала.

5.Электрофильтры. Их преимущества:

- Эффективность очистки 90 – 98 %.

- Компактны.

- размеры очищаемых частиц от 1 – 100 мкм.

- дешевые т.к. не требуют большого расхода электроэнергии.

Бывают пластинчатые, трубчаты, шестигранные фильтры.

Трубчатый электрофильтр:

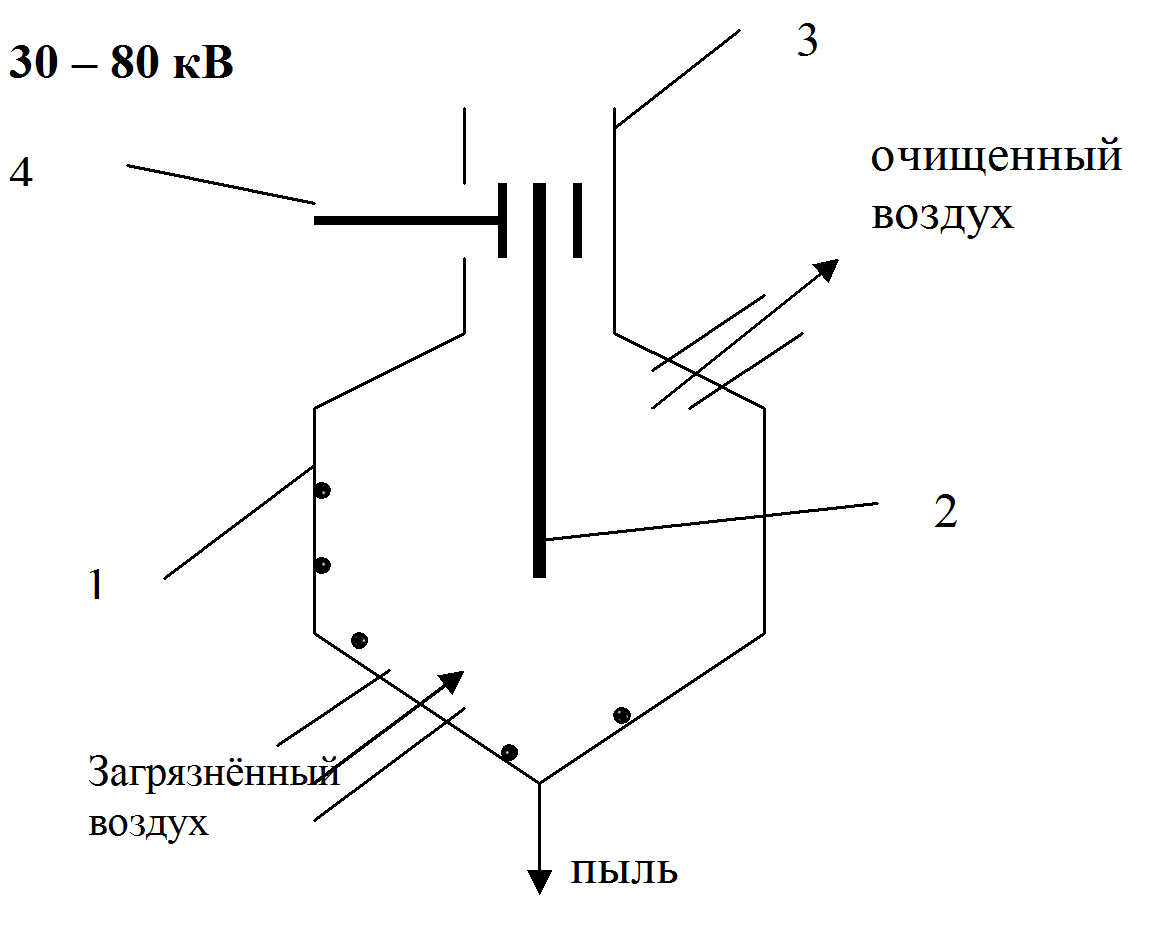

1 – труба 2 – коронирующий электрод, который питается током.

Загрязненный воздух частично ионизирован. Загрязняющие частицы начинают двигаться с высокой скоростью и сталкиваются с частицами газа, не имеющими заряда. Заряженные частицы адсорбируются на частицах пыли придавая им заряди движутся к стенкам. Лавинный процесс. Напряжение на электрод подаётся только в начальный момент. Пыль адсорбируется на стенках. 3 – встряхивающее устройство для полного освобождения стенок от пыли. Ударная ионизация газа в зоне разряда.

Недостаток – малая скорость движения газа, низкая производительность. Поэтому электрофильтры объединяют в группу (пластинчатые фильтры). Чем больше напряжение тем меньше скорость.
