Стандарт радиодоступа 4g lte

1. Переход от umts к lte

Разработка первой фазы стандарта LTE (Long Term Evolution) была завершена к 2008г. Ей предшествовало развитие технологии HSPA (High Speed Packet Access) в стандарте UMTS (Universal Mobile Telecommunication System) [1] и появление стандарта широкополосного беспроводного радиодоступа IEEE802.16e – мобильного WiMAXa. В LTE, как и в WiMAX, на физическом уровне применена технология OFDM, а из HSPA UMTS взято адаптивное управление пакетной передачей в реальном времени с использованием технологии HARQ, многие протоколы уровней L2 и L3. Поэтому LTE является развитием стандартов 3GPP на пути к стандартам 4-го поколения. Главное отличие стандарта LTE от UMTS состоит в резком увеличении рабочей полосы (от 3,84 МГц в UMTS до 10 – 20 МГц в LTE), что и обуславливает увеличение скоростей передачи во много раз. Спецификации LTE впервые появляются в Rel.8 3GPP, развиваясь далее в Rel.9. В настоящее время завершается работа над Rel.10 LTE-A (LTE-Advanced), где сквозная пропускная способность возрастает с 200 до 800 Мбит/с.

Сети LTE ориентированы на использование глобальной пакетной сети GSM/UMTS для организации глобального роуминга. Напомним структуру сети GSM/UMTS (рис.1.1). Её отличительной чертой является использование универсальных интерфейсов Iu для связи ядра сети с обеими подсистемами радиодоступа: GERAN и UTRAN. Следует также отметить, что при пакетной передаче в пользовательской плоскости интерфейсы Gn и Iu(PS) построены как туннельные соединения (рис.1.2).

Рис.1.1. Архитектура интегральной сети UMTS и GSM

Рис.1.2. Структура туннельного протокола

Технологии высокоскоростной пакетной передачи, предлагаемые в 3GPP Rel.7, получили название HSPA+. В HSPA+ пиковая скорость вниз может быть увеличена до 28,8 Mбит/с при применении многоантенных систем (технология MIMO), а вверх до скорости 11,5 Мбит/с. В Rel.6 B = 10,8 Мбит/с при Rкода = ¾ и использовании 16-КАМ, а при Rкода =1 B = 14,4 Мбит/с. В Rel.7 добавлена модуляция 64-КАМ, что позволяет увеличить скорость передачи в 1,5 раза. При переходе от 4-ФМ к 16-КАМ требования к отношению сигнал/помеха при приеме сигнала возрастают на 6 дБ, и при переходе от 16-КАМ к 64-КАМ еще на 6 дБ.

Применение многоантенных систем позволяет реализовать следующие технологии

- разнесенный прием (одна передающая антенна и несколько приемных);

- пространственно-временное кодирование (несколько передающих антенн и одна или несколько приемных);

- пространственное мультиплексирование (несколько передающих и несколько приемных антенн).

Последние 2 технологии реализованы в структурах MIMO (multiple input – multiple output).

Рассмотренные методы увеличения скорости передачи при HSDPA привели к расширению списка категорий мобильных станций, поддерживающих ПО Rel.7 (табл.1.1). По сравнению с Rel.6 в табл.1 добавлены категории станций 13 -18, поддерживающих модуляцию 64-КАМ и MIMO. . В результате пиковая скорость вниз при 64-КАМ возрастает до 21,1 Мбит/с, а с MIMO до 28 Мбит/с. Теоретически комбинация 2×2 MIMO и 64-КАМ может поднять пиковую скорость до 40 Мбит/с, но эта комбинация в Rel.7 не предусмотрена. В HSUPA использование 16-КАМ увеличивает скорость передачи до 11,5 Мбит/с.

Таблица 1.1

Категория UE в режиме HSDPA

Модуляция;

максимальное число принимаемых кодов;

Максимальное число бит в HS-DSCH транспортном блоке одного 2 мс субкадра; минимальный интервал между субкадрами

Максимальная скорость передачи данных, Мбит/с

Категория 1

4-ФМ, 16-КАМ; 5

7298; 3

1,2

Категория 2

4-ФМ, 16-КАМ; 5

7298; 3

1,2

Категория 3

4-ФМ, 16-КАМ; 5

7298; 2

1,8

Категория 4

4-ФМ, 16-КАМ; 5

7298; 2

1,8

Категория 5

4-ФМ, 16-КАМ; 5

7298; 1

3,6

Категория 6

4-ФМ, 16-КАМ; 5

7298; 1

3,6

Категория 7

4-ФМ, 16-КАМ; 10

14411; 1

7,2

Категория 8

4-ФМ, 16-КАМ; 10

14411; 1

7,2

Категория 9

4-ФМ, 16-КАМ; 15

20251; 1

10,2

Категория 10

4-ФМ, 16-КАМ; 15

27952; 1

14,4

Категория 11

4-ФМ; 5

3630; 2

0,9

Категория 12

4-ФМ; 5

3630; 1

1,8

Категория 13

4-ФМ, 16-КАМ, 64-КАМ; 15

35280; 1

17,6

Категория 14

4-ФМ, 16-КАМ, 64-КАМ; 15

42192; 1

21,1

Категория 15

4-ФМ, 16-КАМ; 15

23370; 1

MIMO – 23,4

Категория 16

4-ФМ, 16-КАМ; 15

27952; 1

MIMO – 28,0

Категория 17

4-ФМ, 16-КАМ, 64-КАМ; 15

35280; 1

17,6

4-ФМ, 16-КАМ; 15

23370; 1

MIMO – 23,4

Категория 18

4-ФМ, 16-КАМ, 64-КАМ; 15

42192; 1

21,1

4-ФМ, 16-КАМ; 15

27952; 1

MIMO – 28,0

В Rel.7 предусмотрена возможность постепенного изменения структуры сети на пути от UTRAN к LTE (Long-Term Evolution) – рис.1.4 [3].

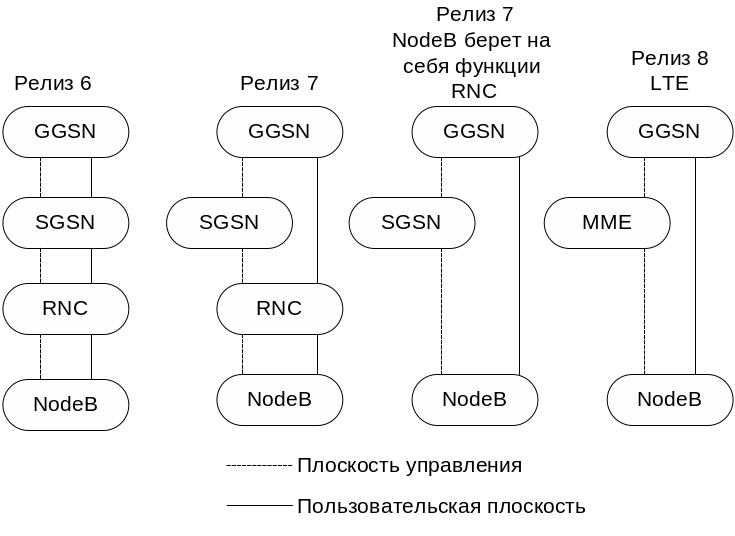

Рис.1.4. Изменение архитектуры сети от Rel.6 до Rel.8

Как было сказано, архитектура LTE в Rel.8 предусматривает упрощение структуры сети до двух элементов: шлюза доступа (a-GW) в ядре сети и модифицированного узла базовых станций eNodeB. Access Gateway (a-GW) содержит ПО протокольного уровня MME (Mobility Management Entity) и ПО пользовательской плоскости шлюза. В рассматриваемой архитектуре сети существенно снижается задержка при передаче пакетного трафика. В Rel.7 предусмотрен последовательный переход от Rel.6 к Rel.8. На первом этапе в пользовательской плоскости устраняют буферизацию трафика в SGSN: через него проходит сквозной туннель от GGSN к RNC. Далее функции контроллера на уровнях RLC и MAC обработки пакетного трафика передают в NodeB, где и происходит принятие решения о выделении канального ресурса и организации пакетной передачи с использованием технологий HSPA.

E-UTRA – эволюция 3GPP UMTS. E-UTRA включает в себя сеть радиодоступа E-UTRAN (Evolved Universal Terrestrial Radio Access Network) и новую системную архитектуру Evolved Packet Core (EPC). Полное описание структуры сети и принципов ее функционирования приведено в [9].

E-UTRAN построена как совокупность новых базовых станций eNB (E-UTRAN NodeB или eNodeB), где соседние eNB соединены между собой интерфейсом Х2. eNB подключены к EPC посредством интерфейса S1.На рис.1.5 показано взаимодействие новых элементов сети: S-GW (Serving Gateway) – обслуживающих шлюзов, содержащих ПО управления по протоколу ММ (MME – Mobility Management Entity), с eNodeB

.

Рис.1.5. Взаимодействие eNB с сетью и обслуживающими шлюзами

В сети радиодоступа радиоинтерфейс между UE и eNB осуществлен на основе технологии OFDM. Работа EPC основана на технологии IP; при этом обеспечено взаимодействие с 3GPP, WiMAX и Wi-Fi. Такую структуру относят к All-IP Network (AIPN). В результате создана архитектура сети, позволяющая увеличить скорости передачи данных, уменьшить задержки, поддерживать различные технологии радиодоступа, включая MIMO. Полученный стандарт получил название LTE (Long Term Evolution).
