Вопрос № 13

Вопрос № 14

Конические зубчатые передачи.

Конической называется зубчатая передача, предназначенная для передачи и преобразования вращательного движения между звеньями, оси вращения которых пересекаются.

Схема конической передачи представлена на рис. 14.2. Оси колес зубчатой передачи пересекаются в точке 0. Угол  между осями колес ( или между векторами угловых скоростей звеньев 1 и2 ) называется межосевым углом. Этот угол может изменяться в пределах 0° <  < 180°. При = 0° передача превращается в цилиндрическую с внешним зацеплением, а при = 180° - в цилиндрическую с внутренним зацеплением. Таким образом, коническая передача является общим случаем зубчатой передачи, нежели цилиндрические. Начальные или аксоидные поверхности в конической передаче имеют форму конусов. Аксоидными называются поверхности, которые образуются осями мгновенного относительного вращения колес, в системах координат связанных с колесами ( звеньями передачи ). Если колеса передачи обработаны без смещения исходного контура, то аксоидные поверхности совпадают с делительными. При относительном движении аксоиды перекатываются друг по другу, при этом скольжение возможно только в направлении оси относительного вращения. Поэтому вектора угловых скоростей звеньев связаны между собой векторным уравнением

если известна величина , то из этого уравнения можно определить и . Из векторного треугольника a0b

Передаточное отношение конической передачи

Так как  тo

Тогда углы начальных ( делительных при х=0 ) конусов

Геометрия зацепления в конической зубчатой передаче:

Как и в цилиндрических, так и в конических зубчатых передачах наиболее часто применяют эвольвентное зацепление. Эвольвентная поверхность зуба конического колеса образуется при перекатывании производящей плоскости по основному конусу. Эвольвентные кривые формируются на соосных сферических поверхностях с центром в вершине основного конуса. Поэтому для расчета геометрии эвольвентной конической передачи необходимо применять сферическую геометрию. Так как это сложно, то используют приближенный метод расчета геометрии - метод дополнительных конусов [2], предложенный английским столяром Томасом Тредгольдом. При этом методе расчет геометрии проводится для эквивалентного цилиндрического зацепления двух секторов. Эти сектора образуются развертками конусов, которые построены на внешней сфере радиуса R we . Радиусы оснований этих конусов r we1 = r e1 и r we2 = r e2 , а образующие являются касательными к сфере (рис.14.3). Числа зубьев колес эквивалентного цилиндрического зацепления рассчитываются на основании следующих формул

где rte1и rte2 - радиусы торцевых делительных окружностей на внешней сфере, rvte1и rvte2- радиусы делительных окружностей эквивалентного цилиндрического зацепления.

Так как  то :

где z1 и z2 - числа зубьев колес конической передачи, zvt1 и zvt2 - числа зубьев колес эквивалентного цилиндрического расчетного зацепления ( эти величины могут быть дробными).

После определения чисел зубьев эквивалентного цилиндрического зацепления, приближенный расчет геометрических параметров для внешнего торца конического зацепления можно проводить по рассмотренным выше формулам цилиндрического эвольвентного зацепления. Радиус внешней сферы (длина образующей начального или делительного конуса)

Ширина зубчатого венца  , где b=0.3....0.4 - коэффициент ширины зубчатого венца.

По форме линии зуба конические зубчатые передачи различаются на: прямозубые; косозубые; с круговым зубом; с эвольвентной линией зуба; с циклоидальной линией зуба

Преимущества и недостатки конических зубчатых передач.

Преимущества:

• обеспечение возможности передачи и преобразования вращательного движения между звеньями с пересекающимися осями вращения;

• возможность передачи движения между звеньями с переменным межосевым углом при широком диапазоне его изменения;

• расширение компоновочных возможностей при разработке сложных зубчатых и комбинированных механизмов.

Недостатки:

• более сложная технология изготовления и сборки конических зубчатых колес;

• большие осевые и изгибные нагрузки на валы, особенно в связи с консольным расположением зубчатых колес.

Вопрос № 15

Червячная передача – это передача, два подвижных звена которой, червяк и червячное колесо, образуют совместно высшую зубчато-винтовую кинематическую пару, а с третьим, неподвижным звеном, низшие вращательные кинематические пары.

Рис. 6.1. Червячная передача: 1 – червяк; 2 – червячное колесо.

Как следует из определения, червячная передача обладает свойствами как зубчатой (червячное колесо на своем ободе несет зубчатый венец), так и винтовой (червяк имеет форму винта) передач. Червячная передача, также как и винтовая, характеризуется относительно высокими скоростями скольжения витков червяка по зубьям червячного колеса.

Достоинства червячных передач: 1) компактность и относительно небольшая масса конструкции; 2) возможность получения больших передаточных чисел в одной ступени – стандартные передачи u  80, специальные  u  300; 3) высокая плавность и кинематическая точность; 4) низкий уровень шума и вибраций; 5) самоторможение при обратной передаче движения, то есть невозможность передачи движения в обратном направлении - от ведомого червячного колеса к ведущему червяку.

Недостатки червячных передач обусловлены большими скоростями скольжения витков червяка по зубьям червячного колеса, а также значительными осевыми силами, действующими на валах передачи.

Недостатки червячных передач: 1) Низкий КПД и высокое тепловыделение; 2) повышенный износ и уменьшенный срок службы; 3) склонность к заеданию, что вызывает необходимость применения специальных антифрикционных материалов для изготовления зубчатого венца червяч-ного колеса и специальных видов смазки с антизадирными присадками.

Классификация червячных передач:

1.      по направлению линии витка червяка –

1.1.                     правые (при наблюдении с торца червяка и его вращении по часовой стрелке червяк вкручивается в пространство - уходит от наблюдателя);

1.2.                     левые (при наблюдении с торца червяка и его вращении по часовой стрелке червяк выкручивается из пространства - идёт на наблюдателя);

2.     по числу заходов червяка –

2.1.                     с однозаходным червяком, имеющим один гребень, расположенный по винтовой линии, наложенной на делительный цилиндр червяка;

2.2.                     с двух-, трёх-, четырёх-, многозаходным червяком, имеющим соответственно 2, 3, 4 или более одинаковых гребней расположенных по винтовой линии, наложенной на делительный цилиндр червяка;

3.     по форме делительной поверхности червяка –

3.1.                     с цилиндрическим червяком (образующая делительной поверхности – прямая линия);

3.2.                     с глобоидным червяком (образующая делительной поверхности – дуга окружности, совпадающая с окружностью делительной поверхности червячного колеса);

4.     по положению червяка относительно червячного колеса –

4.1.                     с нижним расположением червяка;

4.2.                     с верхним расположением червяка;

4.3.                     с боковым расположением червяка;

5.     по пространственному положению вала червячного колеса –

5.1.                     с горизонтальным валом червячного колеса;

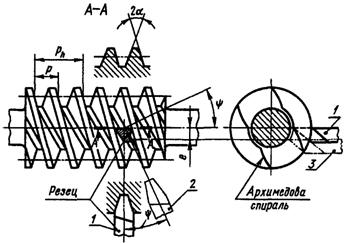

Рис. 6.2. Установка резца при нарезании архимедовых (1), конволютных (2) и эвольвентных (3) червяков.

5.2.   с вертикальным валом червячного колеса;

6.     по форме боковой (рабочей) поверхности витка червяка (рис. 6.2) –

6.1.    с архимедовым червяком, боковая поверхность его витков очерчена прямой линией в продольно-диамет­ральном сечении (обозначается ZA);

6.2.    с конволютным червяком, боковая поверхность его витков очерчена прямой линией в нормальном к направлению витков сечении (обозначается ZN);

6.3.    с эвольвентным червяком, боковая поверхность его витков в продольно-диаметральном сечении очерчена эвольвентой (обозначается ZI).

Геометрические характеристики червячной передачи связаны между собой соотношениями, во многом аналогичными соотношениям зубчатых передач.

Основным стандартизо­ванным параметром червяч­ной передачи является модуль m (измеряется в мм), осевой для червяка и окружной (торцовый) для червячного колеса. Поскольку делительный диаметр червяка невозможно связать с числом его заходов z₁ (витки червяка нарезаются вдоль его оси, а не по окружности, как у зубчатого колеса), для определения делительного диаметра червяка вводится специальный коэффициент диаметра червяка q, показывающий число модулей, укладывающихся в делительный диаметр.

Редукторы с червячным зацеплением - один из наиболее распространённых типов редукторов. Червячная передача представляет собой зацепление червяка с червячным колесом. Червяк – это винт с нарезанной на нём резьбой, по профилю близкой к трапецеидальной. Червячное колесо - косозубое зубчатое колесо со специальным профилем зубьев. При вращении червяка витки резьбы перемещаются вдоль его оси и толкают в этом направлении зубья червячного колеса. Ось червяка скрещивается под прямым углом с осью червячного колеса, расстояние между ними - определяющий размер редуктора. В редукторах российского производства этот размер является составной частью обозначения редуктора и определяет его габарит. Например, Ч-80 - червячный одноступенчатый редуктор с межосевым расстоянием 80 мм, а  Ч-100 соответственно имеет межосевое расстояние 100 мм.

Преимущества:

1) червячная передача обладает гораздо большим потенциалом снижения частоты вращения и повышения крутящего момента по сравнению с другими видами передач.

2) Низкий уровень шума передачи, определяющийся особенностями зацепления, позволяет использовать червячные редукторы в машинах с высокими требованиями к бесшумности привода.

3) Плавность хода червячной передачи.

4) Уникальное свойство червячной передачи – «самоторможение» (другой термин, обозначающий это явление – «отсутствие обратимости»).

Недостатки:

1. КПД червячного редуктора ниже, чем КПД цилиндрического. Причём КПД снижается с увеличением передаточного отношения.

2. Нагрев. Это – следствие предыдущего недостатка. Та кинетическая энергия, которая не была передана червячной передачей, превращается в тепло.

3.  Ограничения по передаваемой мощности.

4. Люфт выходного вала. Такой люфт существует в любом из типов редукторов, однако, в червячных редукторах его величина, как правило, больше и увеличивается по мере износа.

Вопрос № 16

Передача винт-гайка (рис. 1) состоит из винта 1 и гайки 2, сопри­касающихся винтовыми поверхностями.

Передача винт-гайка предназначена для преобразования вращательного движения в поступательное (при больших углах подъема винтовой линии, порядка  > 12°). При этом вращение закрепленной от осевых перемещений гайки вызывает поступательное перемещение винта, или вращение закрепленного от осевых перемещений винта приводит к по­ступательному перемещению гайки. Когда угол подъема больше угла трения, эту передачу можно использовать для преобразования поступательного движения во вращательное.



Рис. 1. Передача винт-гайка



Различают два типа передач винт-гайка:

- передачи трения скольжения или винтовые пары трения скольжения (рис. 1-3);

- передачи трения качения или шариковые винтовые пары (рис. 4) Ведущим элементом в передаче, как правило, является винт, ведомым - гайка. В передачах винт-гайка качения на винте и в гайке выполнены винто­вые канавки (резьба) полукруглого профиля, служащие дорожками ка­чения для шариков.

Конструктивно  передача  винт-гайка  может  быть  вы­полнена:

- с вращательным движением винта и поступательным движением гайки (см. рис. 1);

- с вращающимся и одновременно поступательно перемещающимся винтом при неподвижной гайке (см. рис. 2);

- с вращательным движением гайки 1 и поступательным движением винта 2 (см. рис. 3).

Передачи винт-гайка находят применение в устройствах, где требует; получать большой выигрыш в силе, например в домкратах, винтовых прес­сах, нагрузочных устройствах испытательных машин, механизмах металлорежущих станков или в измерительных и других механизмах для точных делительных перемещений.



Рис. 2. Винтовой домкрат:   1—винт; 2 — гайка; 3 —стопорный

винт;  4 — рукоятка;  5 — чашка домкрата; 6— шип, 7 — корпус



Рис. 3.Передача винт-гайка: 1 — гайка; 2 — винт

Рис. 4. Передача винт-гайка с трением качения



В зависимости от назначения пе­редачи винты бывают:

- грузовые, применяемые для создания больших осевых сил. При знакопеременной нагрузке имеют трапецеидальную резьбу, при боль­шой односторонней нагрузке — упорную. Гайки грузовых винтов цель­ные. В домкратах (рис. 2) для большего выигрыша в силе и обеспечения самоторможения применяют однозаходную резьбу с малым углом подъема;

- ходовые, применяемые для перемещений в механизмах подачи. Для снижения потерь на трение применяют преимущественно трапецеи­дальную многозаходную резьбу.

- установочные, применяемые для точных перемещений и регули­ровок. Имеют метрическую резьбу. Для обеспечения безлюфтовой пере­дачи гайки делают сдвоенными.

Большое внимание в винтовых передачах, применяемых в металлорежущих станках и приборах, уделяют устранению мертвого хода, возникающего при изменении направления движения. Наличие мертвого хода объясняется зазором в резьбе вследствие неизбежных ошибок при изготовлении и износа в течение эксплуатации. Для устранения мертвого хода винтовые механизмы снабжают специальными устройствами. При этом различают два способа выборки зазора в резьбе - осевое, применяемое для трапециедальных резьб и радиальное смещение гайки - для треугольных резьб. Первый способ достигается установкой двух раздвигаемых гаек, например, пружиной, второй - разрезной гайки, втягиваемой цанговым зажимом.

Достоинства и недостатки передачи винт-гайка скольжения.

Основные достоинства:

1. возможность получения большого выигрыша в силе;

2. высокая точность перемещения и возможность получения медленного движения;

3. плавность и бесшумность работы;

4. большая несущая способность при малых габаритных размерах;

5. простота конструкции.

Недостатки передач винт-гайка скольжения:

1. большие потери на трение и низкий КПД;

2. затруднительность применения при больших частотах вращения.

Вопрос № 17

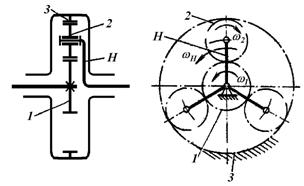

Рис. 8.2. Планетарная передача (кинема­тическая схема): 1 – солнечное колесо; 2– сателлит; 3 – эпицикл; H – водило

Планетарной называется передача, имеющая в своём составе зубчатые колёса с перемещающимися геометрическими осями (рис. 8.1). Такие колёса (рис. 8.1, поз. 2) принято называть сателлитами. Колёса, геометрические оси которых совпадают с общей осью передачи (с осью входного и выходного валов), называют центральными. Центральное колесо с зубьями на внешней стороне обода (рис. 8.1, поз. 1), то есть направленными от оси вращения колеса, называют солнечной шестерней, а второе центральное колесо, взаимодействующее с сателлитами внутренними зубьями (рис. 8.1, поз. 3), то есть направленными к оси колеса, называют эпициклическим или просто эпициклом. Звено, несущее на себе подвижные оси сателлитов, называют водилом.

Применение планетарных механизмов в коробках передач обеспечивает следующие преимущества:

1.     уменьшение габаритов трансмиссии;

2.     высокую надежность работы (сохранение работоспособности даже при потере нескольких зубьев на центральных колёсах);

3.     высокий КПД при относительно больших передаточных числах;

4.     отсутствие поперечной нагрузки на основных валах;

5.     возможность изменения передаточного числа без вывода зубчатых колёс из зацепления;

6.     возможность отсоединения вала двигателя от трансмиссии при использовании фрикционов коробки передач (коробка передач одновременно выполняет роль главного фрикциона);

7.     высокую скорость переключения передач, что способствует повышению среднего темпа движения машины.

Недостатки планетарных передач:

1.     необходимость повышенной точности изготовления вследствие наличия избыточных связей (наличия «лишних» сателлитов);

2.     резкое снижение КПД при больших передаточных числах.

Как правило, планетарные передачи, имеющие в своём составе эпициклические колёса, отличаются более высоким КПД по сравнению с передачами, состоящими только из колёс внешнего зацепления. Именно поэтому в планетарных коробках передач используются простейшие планетарные ряды с эпициклом.

Вопрос № 19

Ременная передача – это механизм, предназначенный для передачи вращательного движения посредством фрикционного взаимодействия или зубчатого зацепления замкнутой гибкой связи – ремня с жесткими звеньями – шкивами, закрепленными на входном и выходном валах механизма.

Ременная передача (рис. 2.1) состоит из двух или большего числа шкивов, насаженных на валы, участвующие в передаче вращательного движе­ния, и гибкой связи, называемой ремнем, которая охватывает шкивы с целью передачи движения от ведущего шкива ведомому (или ведомым) и взаимодействует с ними посредством сил трения или зубчатого зацепления.

Ременные передачи трением – наиболее старый и простой по конструкции вид передачи. Эти передачи и в настоящее время находят достаточно широкое применение, они широко применяются на быстроходных ступенях привода (передача вращения от электродвигателей к последующим механизмам). В двигателях внутреннего сгорания МГКМ ременные передачи применяются для привода вспомогательных агрегатов (вентилятор, насос системы водяного охлаждения, электрический генератор), а зубчатоременная передача применяется в некоторых автомобильных двигателях для привода газораспределительного механизма.

Достоинства ременных передач: 1. Простота конструкции и низкая стоимость. 2. Возможность передачи движения на достаточно большие расстояния (до 15 м). 3. Возможность работы с большими скоростями вращения шкивов. 4. Плавность и малошумность работы. 5. Смягчение крутильных вибраций и толчков за счет упругой податливости ремня. 6. Предохранение механизмов от перегрузки за счет буксования ремня при чрезмерных нагрузках.

Недостатки ременных передач: 1. Относительно большие габариты. 2. Малая долговечность ремней. 3. Большие поперечные нагрузки, передаваемые на валы и их подшипники. 4. Непостоянство передаточного числа за счет проскальзывания ремня. 5. Высокая чувствительность передачи к попаданию жидкостей (воды, топлива, масла) на поверхности трения.

Классификация ременных передач:

1.    По форме поперечного сечения ремня: плоскоременные (попе­речное сечение ремня имеет форму плоского вытянутого прямоугольника, рис. 2.1.а);клиноременные (поперечное сечение ремня в форме трапеции рис. 2.1.б); поликлиноременные (ремень снаружи имеет плоскую поверхность, а внутренняя, взаимодействующая со шкивами, поверхность ремня снабжена продольными гребнями, выполненными в поперечном сечении в форме трапеции рис. 2.1.г);круглоременные (поперечное сечение ремня имеет форму круга рис. 2.1.в); зубчатоременная (внутренняя, контактирующая со шкивами, поверхность плоского ремня снабжена поперечными выступами, входящими в процессе работы передачи в соответствующие впадины шкивов).

2.    По взаимному расположению валов и ремня: с параллельными геометрическими осями валов и ремнем, охватывающим шкивы в одном направлении –открытая передача (шкивы вращаются в одном направлении); с параллельными валами и ремнем, охватывающим шкивы в противоположных направлениях –перекрестная передача (шкивы вращаются во встречных направлениях); оси валов перекрещиваются под некоторым углом (чаще всего 90) – полуперекрестнаяпередача.

3.    По числу и виду шкивов, применяемых в передаче: с одношкивными валами; с двушкивным валом, один из шкивов которого холостой; с валами, несущими ступенчатые шкивы для изменения передаточного числа (для ступенчатой регулировки скорости ведомого вала).

4.    По количеству валов, охватываемых одним ремнем: двухвальная, трех-, четырех- и многовальная передача.

5.    По наличию вспомогательных роликов: без вспомогательных роликов, с натяжными роликами; с направляющими роликами.

Вопрос № 20

Цепная передача – механизм для передачи вращательного движения между параллельными валами с помощью жестко закрепленных на них зубчатых колес – звездочек и охватывающей их многозвенной гибкой связи с жесткими звеньями, называемой цепью.

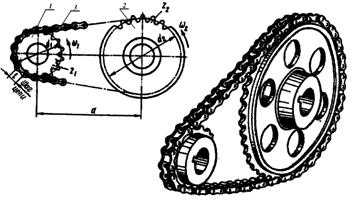

Рис. 3.1. Цепная передача.

Простейшая цепная передача (рис. 3.1) состоит из двух, закрепленных каждая на своем валу, звездочек (1 и 2), меньшая из которых чаще всего бывает ведущей, и охватывающей их цепи 3, составленной из множества жестких звеньев, имеющих возможность поворачиваться друг относительно друга.

Достоинства цепных передач: 1. Возможность передачи движения на достаточно большие расстояния (до 8 м). 2. Возможность передачи движения одной цепью нескольким валам. 3. Отсутствие проскальзывания, а следовательно, и стабильность передаточного отношения при уменьшенной поперечной нагрузке на валы и на их опоры. 4. Относительно высокий КПД (0,96…0,98 при достаточной смазке).

Недостатки цепных передач: 1. Повышенная шумность и виброактивность при работе вследствие пульсации скорости цепи и возникающих при этом динамических нагрузок. 2. Интенсивный износ шарниров цепи вследствие ударного взаимодействия со впадиной звездочки, трения скольжения в самом шарнире и трудности смазки. 3. Вытягивание цепи (увеличение шага между шарнирами звеньев) вследствие износа шарниров и удлинения пластин. 4. Сравнительно высокая стоимость.

Уже из названия и определения цепной передачи становится ясно, что основным её элементом является цепь. Цепи достаточно широко применяются в промышленности и по назначению могут быть разделены на:

1.  тяговые цепи, предназначенные для перемещения грузов по горизонтальной или наклонной поверхности;

2.  грузовые цепи, предназначенные для подъема грузов;

3.  приводные цепи, предназначенные для передачи движения, чаще всего вращательного, в цепных передачах.

Среднюю скорость V_ц (м/с) цепи в цепной передаче можно определить по выражению

,                                            (3.7)

где n_i – частота вращения i-того вала, об/мин; z_i – число зубьев звез­дочки, закрепленной на i-том валу; t – шаг цепи, мм.

Передаточное число u цепной передачи можно выразить через её кинематические и конструктивные показатели

,                                              (3.8)

где   угловая скорость звездочки, индекс «1» соответствует ведущей звездочке, а «2»  ведомой.

Передаточное отношение, вычисленное по (3.7) является средним за оборот, но в пределах поворота звездочки на один угловой шаг (2/z) мгновенное передаточное отношение не остается постоянным. Для доказательства этого обратимся к схеме рис. 3.4.

Пусть ведущая звездочка, имеющая z зубьев, вращается с угловой скоростью =const по ходу часовой стрелки. Тогда тангенциальная скорость любой точки, лежащей на делительной окружности может быть найдена по известному соотношению
