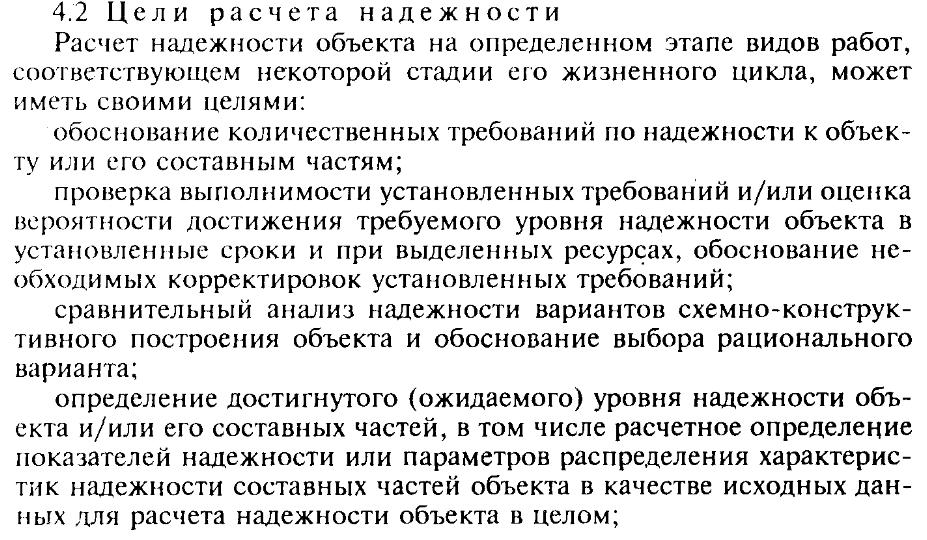

Надежность сложной техники. Цели расчета на надежность на этапах жц изделия

В теории надежности понятие сложной технической системы немного отличается от привычного. Связей больше 10 в пятой степени. В теории надежности сложность системы определяется через критичность отказа. В простой системе при отказе система находится в одном из 2 состояний: работает либо не работает. В простой технике надежность обеспечивается резервированием. В сложной технике при отказе отдельных элементов и целых подсистем изделие не ломается целиком, а просто теряет функционал.

ИЗ ГОСТа 27.301-95

12. Структурная и функциональная надежность технической системы. Расчет функциональной надежности сложной системы.

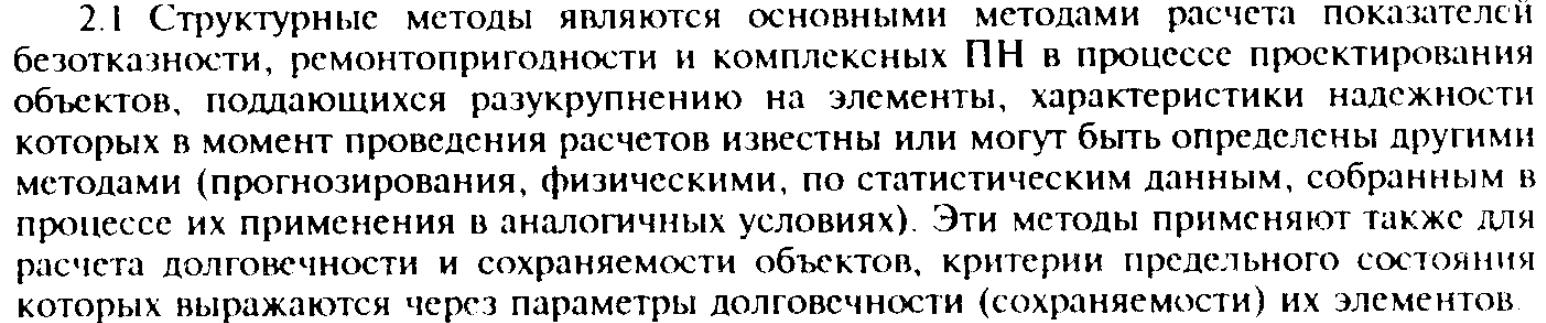

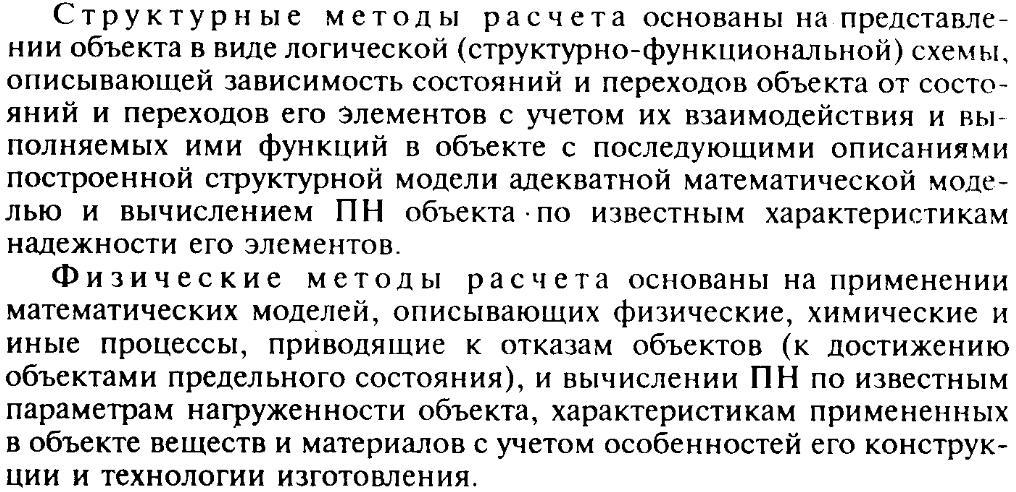

Существует 2 класса методов: структурные и функциональные. Структурные даже не будем рассматривать: конструктивные схемы, считаются по элементам.

Расчет структурной надежности – определение значений показателей надежности объекта, обусловленное надежностью его элементов и связей между ними.

Расчет функциональной надежности – определение вероятности выполнения объектом назначенных функций.

Зарубите на носы: для сложной техники показатели функциональная надежность всегда выше структурной. Никогда нельзя делать предположения о совпадении функциональной и структурной надежности.

Расчет функциональной надежности

Для простой системы всегда можно сказать, что структурная и функциональная надежность совпадают. КухОнный комбайн. Рассмотрим надежность для иерархической системы управления. Вот у нас система управления. Расчет на функциональную надежность:

Функции:

  • сбор информации от нижних звеньев;

  • обработка и хранение информации;

  • передача команд управления от верхних звеньев к нижним.

Вероятность выполнения системой каждой из функций и будет функциональной надежностью системы.

Этот расчет распадается на несколько этапов:

  1. Расчет вероятности выполнения заданных функций при условии, что аппаратура , участвующая в выполнении этих функций, находится в данный момент в работоспособном состоянии (выполняется коэффициент готовности) и до этого она была исправна.

  2. Расчет вероятности того, что дефекты ПО не приведут к невыполнению заданной функции – время выполнения функции

  3. Расчет надежности оперативного персонала – определение вероятности того, что ошибки операторов не приведут к отказу выполнения заданной функции

13. Задача обоснования требований к надежности изделия (зависимость стоимости изделия от его надежности)

Обоснование требований к надежности всегда связано с распределением затрат на этапах проектирования, производства и эксплуатации. Задача: общие затраты на жизненном цикле к минимуму.

При построении целевой функции нужно учесть затраты на проектирование и производство, затраты на эксплуатацию, затраты на создание резервов и прочие.

Факторы, влияющие на количественные требования к надежности.

  1. Вопросы эффективности.

  2. Реальные условия эксплуатации

  3. Разнообразные экономические показатели по этапам ЖЦ

  4. Технологические возможности производства и отрасли промышленности в целом.

Пример постановки задачи обоснования требований к надежности энергетического оборудования.

Обозначения:

i- характеристика надежности оборудования i=1,N

Pi- надежность обеспечения энергоснабжения

Пэ- надежность энергоснабжения.

Затраты на э.о. в зависимости от надежности + затраты на создание резерва мощности + затраты от недоотпуск энергии + затраты на возмещение ущерба экологического характера.

Зависимость стоимость системы от ее надежности.

С -затраты

3 1

Срп0

Сэн0

Сэн

0,2 Ропт Р0 0,8 1 Р- вероятность безотказности работы

1-Этап разработки и производства.

От 0,8 до 1 резкое увеличение затрат- сверхвысокая надежность.

Постоянная величина стоимости не зависящая от уровня надежности

2-этап эксплуатации

Постоянная величина затрат на эксплуатацию в независимости от надежности + стоимость эксплуатации системы обладающей ВБР Р0 в течении ряда лет.

3 график

Оптимальная величина надежности по стоимости:
