3.3. Сила сварочного тока

Определяется в зависимости от диаметра и марки электрода, с учетом толщины и химсостава свариваемого металла, вида соединения и положения шва в пространстве. Сила тока устанавливается по паспорту или сертификату завода-изготовителя на конкретную марку электрода. При отсутствии этих данных рекомендуются формулы для приближенного подсчета силы тока.

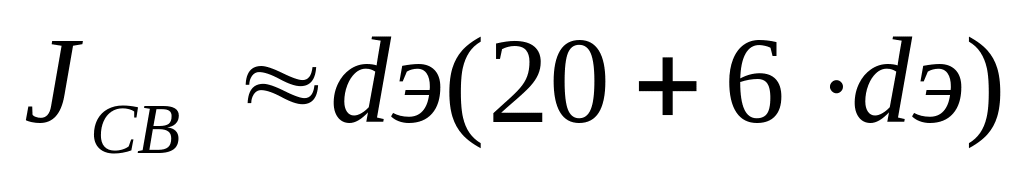

(3.2)

(3.3)

где Jсв -сила сварочного тока, А; dэ- диаметр электродного стержня, мм; k- опытный коэффициент, равный 40…60. Меньшие значения k принимаются при сварке вертикальных и потолочных швов, большие – нижних швов. Если толщина металла менее 1,5 , при сварке нижних швов ток уменьшают на 10…15% по сравнению с расчетным , если толщина металла более 3 -увеличивают на 10…15%. Для сварки вертикальных и потолочных швов ток уменьшают на 10…20% по сравнению с нижними швами.

Высоколегированные стали имеют более низкую теплопроводность, чем углеродистые и конструкционные стали. Поэтому, для уменьшения высоких термических напряжений и предотвращения горячих трещин такие стали сваривают на “мягких” режимах, то есть силу тока уменьшают на 10…20%:

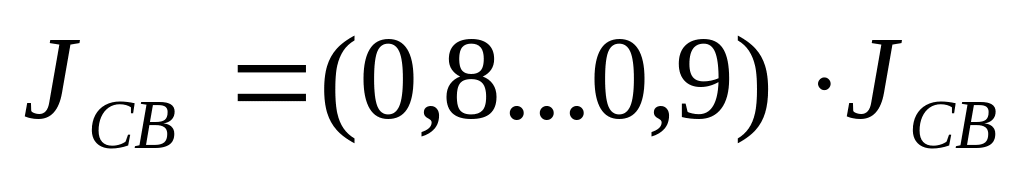

(3.4)

где Jсв - сила тока для высоколегированных сталей, А; Jсв - сила тока для углеродистых сталей, А.

При сварке на переменном токе происходит деионизация и частичное охлаждение дугового промежутка. Это необходимо компенсировать повышением на 10…20% силы сварочного тока по сравнению со сваркой на постоянном токе:

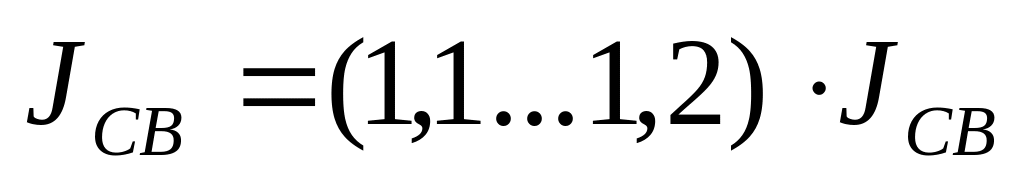

(3.5)

где Jсв, Jсв -сила тока при сварке на переменном токе, А.

3.4. Выбор рода тока и полярности, источника питания дуги.

Род сварочного тока и полярность зависят от выбранной марки электрода, точнее от вида и состава электродного покрытия. Эти сведения содержатся в паспорте(сертификата) завода-изготовителя на конкретную марку электрода, либо в условном его обозначении на этикетках коробок, пачек или ящиков с заводской упаковкой электродов. Следует учесть, что промышленностью выпускаются электроды трех типов по роду тока:

- для сварки током любой полярности, в том числе и переменным током (индексы в условном обозначении электрода 1,4 и 7 для напряжений холостого хода сварочного аппарата 50В, 70В и 90В соответственно);

- для сварки постоянным током прямой полярности (индексы 2.5 и 8);

- для сварки постоянным током обратной полярности (индексы 0,3, 6 и 9).

Источник питания дуги выбирается, в основном , по двум показателям: рода тока, номинальный сварочный ток.

Кроме того, учитывают конструктивное исполнение, климатическое исполнение, категорию размещения.

Условные обозначения (марки) современных сварочных аппаратов стандартизированы. Старая маркировка сохранена лишь для давно выпускаемого оборудования, производство освоено которого ранее 1977 года. Структура условного обозначения состоит из букв и цифр, причем климатическое исполнение (буква) и категория размещения (цифра) указывается в конце марки.

В соответствии ГОСТ 15150-69 для машин, приборов приняты следующие климатические исполнения:

У – для макроклиматических районов с умеренным климатом;

УХЛ – то же, с умеренным и холодным климатом;

Т - сухим и влажным тропическим климатом;

О – для всех макроклиматических районов на суши;

В - для всех макроклиматических районов на суши и на море (всеклиматическое исполнение).

Категория размещения обозначают цифрами 1…5, причем 1 – для эксплуатации изделий на открытом воздухе, 2 – то же под навесом или в помещениях, например, в палатках, кузовах, прицепах без тепло изоляции, 3- в закрытых помещениях без искусственно регулируемых климатических условий. Изделия, предназначенные для эксплуатации в невоздушной среде (например, под водой), обозначают звездочкой (*).

Примеры маркировки:

1. ТДМ-317У2, ГОСТ 95-77Е обозначает сварочный трансформатор для дуговой сварки с механическим регулированием силы сварочного тока (ТДМ), номинальный ток 315А (число 31), модификация №7, климатическое исполнение и категория размещения У2;

ВД-306У3, ГОСТ 13821-77 обозначает выпрямитель для дуговой сварки (ВД), с номинальной силой тока 315А (число 30), модификация №6, климатическое исполнение и категория размещения

3) АДБ-2502У1 – агрегат для дуговой сварки с приводом от бензинового двигателя (АДБ), номинальный сварочный ток 250А, модификация № 02, предназначена для эксплуатации в районах с умеренным климатом (У), на открытом воздухе (1).

В таблице 3.4. приведены технические характеристики распространённых сварочных аппаратов, серийно выпускаемых промышленностью

Таблица 3.4.

Краткие характеристики сварочных аппаратов

Марка	Сварочный ток, А		Напряжённость холостого хода, В	Масса, кг
	номинальный	пределы регулировки
1. СВАРОЧНЫЕ ТРАНСФОРМАТОРЫ, ГОСТ 95-77Е
ТД-304У2 ТДМ-401У2 ТДМ-502У3	315 400 500	120-350 80-460 100-560	65 80/64 75	150 160 240
2. СВАРОЧНЫЕ ВЫПРЯМИТЕЛИ, ГОСТ 13821-77
ВД-201У3 ВД-306У3 ВДУ-504УХЛ-3	200 315 500	30-200 45-315 60-500	68 65 75-80	120 180 385
3. СВАРОЧНЫЕ ГЕНЕРАТОРЫ, ГОСТ 304-82Е И ПРЕОБРАЗОВАТЕЛИ, ГОСТ 7237-77
ГД-304У3 ПД-305У2 ПСО-300 У2 ГД-502 У2	315 315 315 500	15-350 40-350 115-315 15-500	75-80 82 90 90	260 295 435 400
4. СВАРОЧНЫЕ АГРЕГАТЫ ДЛЯ ДУГОВОЙ СВАРКИ В ПОЛЕВЫХ УСЛОВИЯХ
АСБ-300-7У1 АСД-300-М1У1 АДД-304 У1 АДД-502 У1	315 315 315 315/500	100-315 100-315 100-315 60-500	90 90 85 -	640 920 685 1600
