15 Общая характеристика транспортирования строительных грузов

В строительстве для перемещения грузов используются наземный, водный и воздушный виды транспорта. Свыше 90 % перевозок на объекты строительства осуществляется наземным транспортом: автомобильным, железнодорожным и трубопроводным. Выбор типа транспортных средств определяется характером и количеством перемещаемых грузов, дальностью перевозок и временем, отведенным на их доставку.

Автомобильный транспорт. Это наиболее мобильный и массовый вид транспорта. С его помощью строительные грузы доставляются без перегрузок непосредственно на строительные объекты. На долю автомобильного транспорта, тракторов и колесных тягачей приходится более 82 % перевозок грунта, строительных материалов, длинномерных грузов, строительных конструкций, технологического оборудования и строительных машин. Расходы только на автомобильный транспорт составляют 12...15 % стоимости строительно-монтажных работ, достигая в отдельных случаях и значительно больших величин.

Различают автомобильный транспорт общего назначения и специализированный. К транспортным средствам общего назначения относятся грузовые автомобили, прицепы и полуприцепы с бортовыми не опрокидывающимися открытыми платформами, а также седельные тягачи, используемые для перевозки всех видов грузов, кроме жидких, без тары. Автомобиль или седельный тягач в сцепе с прицепом или полуприцепом называют автопоездом. Специализированными транспортными средствами являются грузовые автомобили, прицепы и полуприцепы,предназначенные для перевозки определенного вида груза (труб, ферм, панелей, массовых штучных грузов в контейнерах и т. п.). Использование специализированных транспортных средств обеспечивает высокую эффективность перевозок, сохранение качества перевозимых грузов, внедрение передовых методов организации и управления транспортным процессом.

16 Специальные краны-трубоукладчики. Используются в строительстве нефте- и газопроводов для укладки сварных трубопроводов в траншею, обслуживания очистных и изоляционных машин и других подъемно-транспортных операций. Стрела крана монтируется сбоку трактора, который в рабочем положении передвигается вдоль траншеи.

Кран-трубоукладчик (рис.92) состоит из базового трактора 1, стрелы 4, лебедок для полиспастов

н

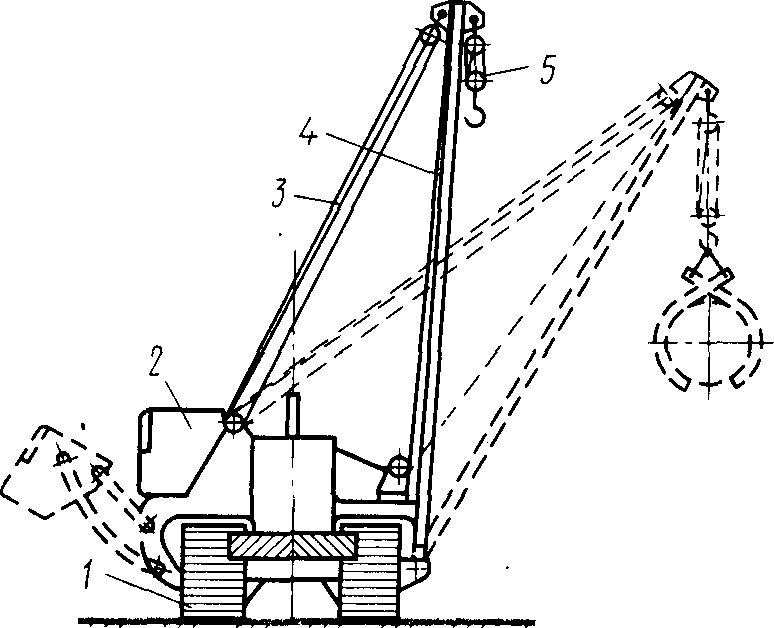

Рис.92. Кран-трубоукладчик

езависимого подъема стрелы 3 и груза 5 и выдвижного противовеса 2. Ходовое оборудование крана должно обеспечивать надежную продольную и поперечную устойчивость машины и быть приспособленным к работе в сложных дорожных и климатических условиях. Для этого оно выполняется с расширенной колеей, удлиненными и уширенными гусеницами, а для увеличения силы тяги - ходоуменьшителями. Независимый привод стреловой и грузовой лебедок, а также изменение вылета противовеса осуществляются от вала отбора мощности трактора через редукторы. У некоторых моделей кранов привод - гидравлический. Грузоподъемность крана зависит от диаметра укладываемого трубопровода. Так, для укладки трубопроводов малых диаметров (425, 720 мм) применяют трубоукладчики грузоподъемностью 6,3...12,5 т; для средних диаметров (1020 мм) - грузоподъемностью до 30 т; больших диаметров (1420, 1620 мм) - грузоподъемностью до 80 т. В укладке длинных сварных труб одновременно участвуют три-четыре машины.

Гусеничные краны. Применение для стреловых кранов гусеничного ходового оборудования привело к созданию монтажных гусеничных кранов с большой номенклатурой их по грузоподъемности - 16, 25, 40, 63, 100, 160, 250 т. Гусеничные краны работают без выносных опор и могут передвигаться в пределах строительной площадки в любом направлении со скоростью 0,5...1,0 км/ч. Высокая маневренность, а также большая грузоподъемность обусловили их широкое применение в различных отраслях строительства на объектах с большими и в том числе с рассредоточенными объемами работ для монтажа укрупненных конструкций и технологического оборудования. Эти качества создали гусеничным кранам высокую конкурентную способность по отношению к специальным башенным кранам, требующим устройства подкрановых путей. На рис.90 приведена конструктивная схема монтажного гусеничного крана с

р

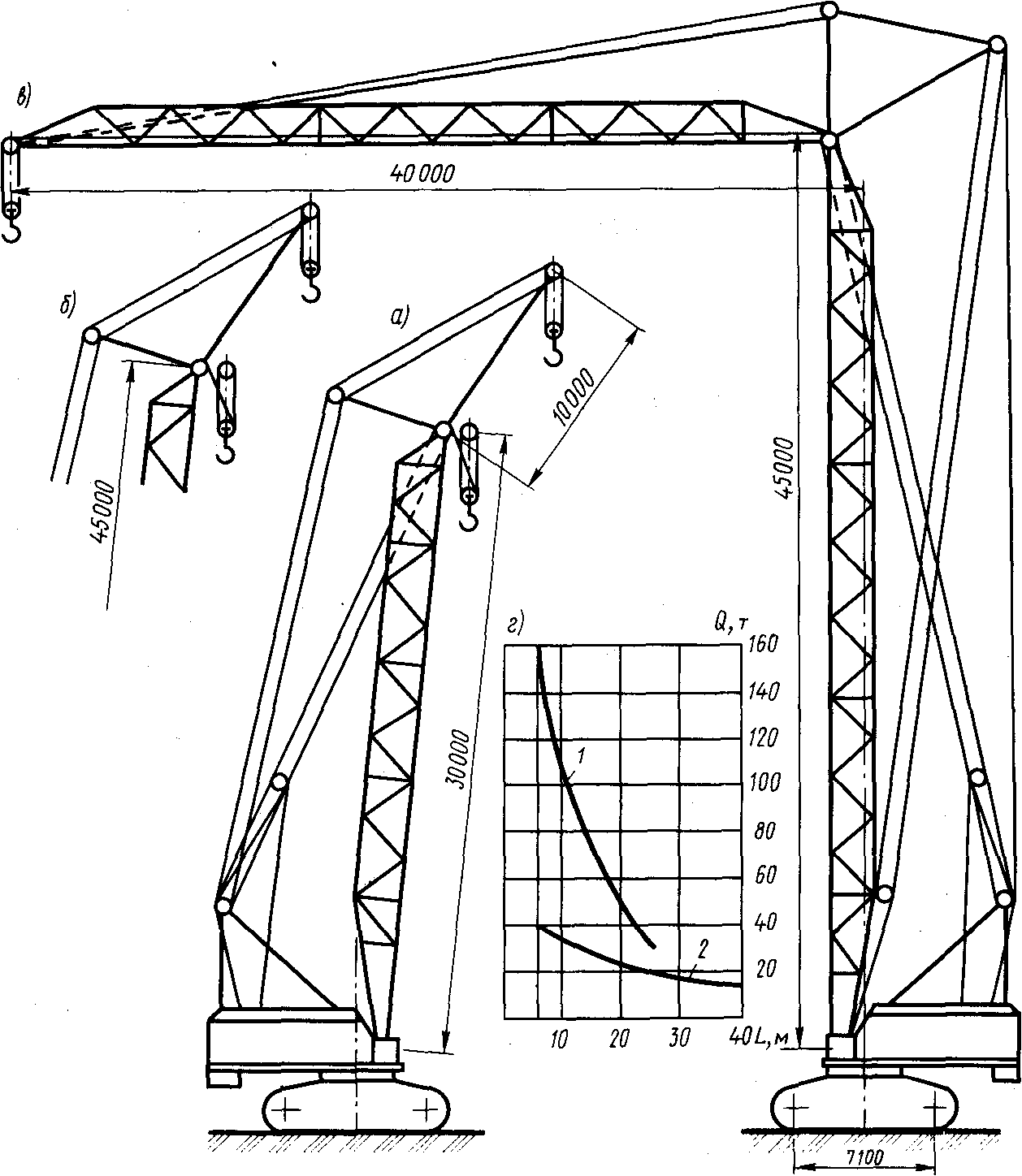

Рис.90. Гусеничный кран грузоподъемностью 160 т: а ‑ основная стрела; б ‑ удлиненная стрела; в ‑ башенно-стреловое оборудование; г ‑ графики грузоподъемности; 1 ‑ с основной стрелой; 2 ‑ с башенно-стреловым оборудованием

азличными видами рабочего оборудования. Он состоит из поворотной платформы, опирающейся через опорно-поворотное устройство на ходовую часть крана. На поворотной платформе монтируются рабочее оборудование, силовая установка, механизмы стреловой и грузовых (основного и вспомогательного подъема) лебедок, механизм вращения и управления краном. Гусеничные краны изготовляются с механическим (групповым) и электрическим приводом. Для тяжелых гусеничных кранов грузоподъемностью 25т и более применяется электрический привод по системе двигатель - генератор - двигатель.

Кинематические схемы силовой установки и механизмов показаны на рис.18,а. Ходовая часть гусеничных кранов состоит из неповоротной рамы, опирающейся на две приводные гусеничные тележки с многоопорными гусеничными звеньями, обеспечивающими низкие (до 0,1МПа) удельные давления на грунт. Механизмы передвижения тележек выполняются с независимым приводом каждой гусеницы, либо с приводом от одного или от двух двигателей, работающих на один вал. Кинематическая схема механизма передвижения с независимым приводом монтажного гусеничного крана дана на рис.18,б. Привод каждой гусеницы 7 состоит из тихоходного электрического двигателя, редукторов, ведущей звездочки гусеницы и тормоза. Поворот крана осуществляется торможением одной из гусениц. Для увеличения опорного контура при работе поперек гусениц у ряда моделей гусеничных кранов применяют раздвижные гусеничные тележки.Перебазирование гусеничных кранов с одной строительной площадки на другую осуществляется с помощью специальных транспортных средств — тяжеловозов.
