Типы кпп

Современные автомобили могут оснащаться одним из четырех видов КПП – механической, автоматической, роботизированной или вариаторной.

Механическая коробка передач представляет собой набор шестерен, которые входят в зацепление в различных сочетаниях, образуя несколько передач или ступеней с различными передаточными числами. Чем больше число передач, тем лучше автомобиль «приспосабливается» к различным условиям движения.

Преимущества:

• Наименьшая по сравнению с другими типами КПП стоимость и масса;

• Высокие КПД, топливная экономичность и динамика разгона;

• Простота и отработанность конструкции, а следовательно - высокая надежность;

• Не требуют дорогостоящих расходных материалов, просты в обслуживании;

• Благодаря жесткой связи двигателя с ведущими колесами, водитель может более эффективно использовать автомобиль при передвижении в гололедицу, по грязи и бездорожью;

• МКПП допускает полное разобщение двигателя и трансмиссии, поэтому такой автомобиль легко пускается «с толкача» и может буксироваться на любое расстояние с любой скоростью.

Недостатки:

• Утомляющее водителя переключение передач, особенно в городском цикле и движении в пробках, необходимость навыка для правильного выбора передачи и плавного переключения передач без рывков;

• Ступенчатое изменение передаточного отношения;

• Малый ресурс сцепления.

Ступенчатые механические коробки передач выполняются по двум схемам: трехвальные и двухвальные. Трехвальная коробка передач устанавливается, как правило, на заднеприводные автомобили. Двухвальная механическая коробка передач применяется на переднеприводных и заднемоторных легковых автомобилях. Устройство и принцип работы этих коробок передач имеют различия, поэтому они рассмотрены отдельно.

Трехвальная коробка передач

К ак следует из названия, такая коробка имеет три вала: ведущий, промежуточный и ведомый.

Ведущий вал соединяется со сцеплением. На валу имеются шлицы для ведомого диска сцепления. Далее крутящий момент передается через шестерню, находящуюся на валу в жестком зацеплении, на промежуточный вал. Промежуточный вал расположен параллельно ведущему валу. На валу располагается блок шестерен, находящийся с ним в жестком зацеплении.

Ведомый вал расположен на одной оси с ведущим. Такое расположение осуществляется за счет подшипника на ведущем валу, в который входит ведомый вал. Жёсткой связи они не имеют и вращаются независимо друг от друга. Блок шестерен ведомого вала не имеет закрепления с валом и свободно вращается на нем. Между шестернями ведомого вала располагаются муфты синхронизаторов. Муфты имеют жесткое зацепление с ведомым валом, но могут двигаться по нему в продольном направлении за счет шлицевого соединения. На торцах муфты имеют зубчатые венцы, которые могут входить в соединение с соответствующими зубчатыми венцами шестерен ведомого вала. На современных коробках передач синхронизаторы устанавливаются на всех передачах (кроме заднего хода).

Шестерня ведущего вала, блок шестерен промежуточного и ведомого вала находятся в постоянном зацеплении. При нейтральном положении рычага переключения крутящий момент от двигателя на ведомый вал не передается, а его шестерни свободно вращаются. При перемещении рычага КПП, соответствующая вилка перемещает муфту синхронизатора, который обеспечивает выравнивание (синхронизацию) угловых скоростей шестерни ведомого вала с угловой скоростью самого вала за счет сил трения. После этого, зубчатый венец муфты заходит в зацепление с зубчатым венцом шестерни и обеспечивается блокировка шестерни на ведомом валу. Ведомый вал передает крутящий момент от двигателя на ведущие колеса с заданным передаточным числом. При соединении синхронизатором первичного и вторичного валов (минуя шестерни) образуется прямая передача. Передаточное число прямой передачи равно единице. На прямой передаче шестерни вращаются вхолостую и не изнашиваются, коробка работает с максимальным КПД. Движение задним ходом обеспечивается за счет промежуточной шестерни заднего хода, устанавливаемой на отдельной оси. Шестерни трехвальной коробки передач обычно (кроме первой передачи и передачи заднего хода) делают косозубыми. Такие шестерни обладают повышенной прочностью, более долговечны и бесшумнее в работе, чем прямозубые.

Двухвальная коробка передач

В едущий вал, также как и в трехвальной коробке, обеспечивает соединение со сцеплением. На валу жестко закреплен блок шестерен, а не одна шестерня, как в трехвальной коробке. Промежуточный вал отсутствует. Параллельно ведущему валу расположен ведомый вал с блоком шестерен. Шестерни ведомого вала находятся в постоянном зацеплении с шестернями ведущего вала и свободно вращаются на валу. На ведомом валу жестко закреплена ведущая шестерня главной передачи. Между шестернями ведомого вала установлены муфты синхронизаторов.

Принцип работы аналогичен трехвальной коробке. Однако прямой передачи в двухвальной коробке нет. Каждая передача, кроме заднего хода, создается одной парой шестерен, а не двумя, как в трехвальной коробке. Это повышает КПД двухвальной коробки, но не позволяет добиться большого передаточного числа. Поэтому и применяется она только в легковых автомобилях.

К ак работает синхронизатор

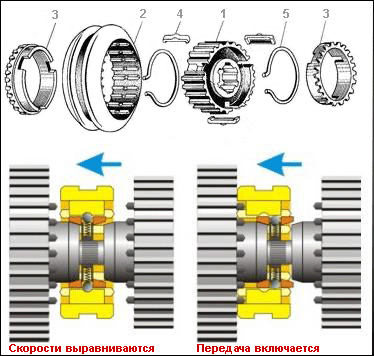

Синхронизатор служит для бесшумного переключения передач путем выравнивания угловых скоростей включаемых элементов. Он состоит из ступицы 1, муфты 2, двух блокировочных колец 3, трех сухарей 4, двух проволочных колец 5.

Ступица устанавливается на шлицах вторичного вала и жестко фиксируется. На ступице нарезаны наружные зубья и пазы под сухари. Муфта расположена на зубьях ступицы и в среднем положении удерживается сухарями, выступы которых входят во внутреннюю кольцевую канавку муфты. Сухари прижимаются к муфте упругими кольцами (как вариант, вместо колец могут использоваться подпружиненные шарики). Бронзовые блокировочные кольца имеют наружные зубья со скосами и впадины под сухари; ширина впадин несколько больше ширины сухарей. Кольцо может провернуться относительно ступицы на величину разницы ширины паза кольца и ширины сухаря. Для увеличения сил трения на конической поверхности кольца нарезана резьба и выполнены продольные канавки.

Работает синхронизатор следующим образом. При включении передачи вилка переключения перемещает муфту в направлении шестерни включаемой передачи. При перемещении муфты усилие через сухари передается на одно из блокировочных колец, которое вместе с муфтой перемещается относительно ступицы в сторону включаемой шестерни до соприкосновения с ее конической поверхностью. Вследствие разности угловых скоростей включаемой шестерни и ведомого вала на конических поверхностях возникает сила трения, которая поворачивает блокировочное кольцо до упора его в сухари. При этом зубья блокировочного кольца станут напротив зубьев муфты и дальнейшее перемещение муфты становится невозможным. После выравнивания угловых скоростей шестерни и синхронизатора сила, сместившая блокировочное кольцо, исчезает; под действием усилия водителя оно вернется в первоначальное положение, чему способствуют скосы на зубьях муфты и кольца. После этого муфта свободно проходит между зубьями блокировочного кольца и соединяется с зубьями малого венца включаемой шестерни. При этом гребни сухарей выходят из кольцевой проточки муфты, а сухари утапливаются, преодолевая упругую силу кольцевых пружин. Шестерня жестко соединяется со вторичным валом, передача включается. Весь процесс занимает время порядка милисекунд. С помощью одного синхронизатора можно поочередно включать две передачи в коробке.

Механизм переключения

Конструкция механизма переключения передач зависит от конструкции автомобиля. В заднеприводных рычаг располагается непосредственно на корпусе коробки передач. В этом случае весь механизм переключения расположен внутри корпуса коробки и рычаг напрямую воздействует на него. Плюсы такой схемы – простота, более чёткое переключение передач, меньший износ в процессе эксплуатации. Недостаток - такой привод непригоден для использования на большей части переднеприводных и всех заднемоторных автомобилях. В этом случае применяется иная схема механизма переключения: рычаг располагается дистанционно (напольно, на рулевой колонке или на панели приборов) и связан с коробкой передач при помощи расположенных вне ее корпуса тросов либо тяг (называемых обычно «кулисой»). Плюсы такого решения — удобное расположение рычага КПП, отсутствие его вибрации и практически полная свобода в компоновке автомобиля. Однако, дистанционный привод менее долговечен и со временем допускает разбалтывание, что требует его регулировки или замены. Кроме того, чёткость переключения передач с таким механизмом переключения хуже, чем при непосредственном расположении рычага на корпусе КПП.

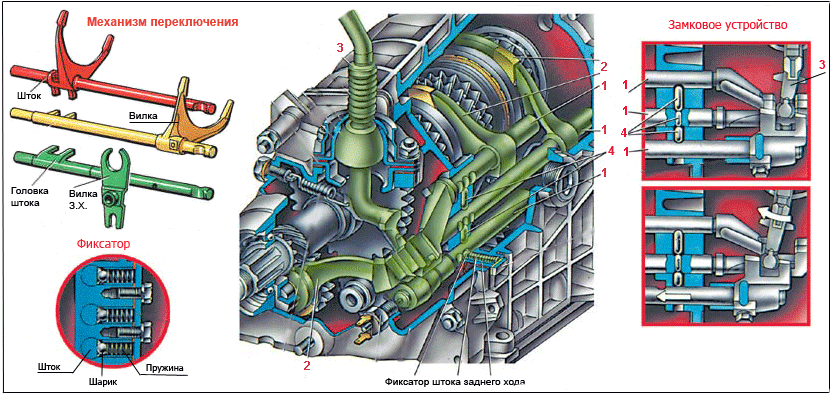

Несмотря на различия в конструкции привода включения передач, механизм включения в большинстве коробок передач имеет одинаковое устройство. Он состоит из подвижных штоков 1, расположенных в крышке коробки передач, и закрепленных на каждом штоке вилок 2. Вилки своими концами входят в пазы муфт синхронизаторов, а вилка включения заднего хода - в кольцевую проточку шестерни заднего хода. Также в любой коробке передач предусмотрены устройства, предохраняющие от неполного включения, самовыключения передачи и одновременного включения двух передач.

При расположении рычага переключения 3 непосредственно на корпусе коробки передач его нижний конец входит в пазы головок подвижных штоков. Поперечное перемещение рычага, находящегося в нейтральном положении, приводит к выбору необходимого штока (передачи), а продольное - вызывает смещение штока, закрепленной на нем вилки и включение требуемой передачи.

Для удержания штока в нейтральном или включенном положении в нем выполнены гнезда, к которым поджимается пружиной шарик фиксатора. Штоки имеют по три гнезда под шарик фиксатора: среднее служит для удержания штока в нейтральном положении, а крайние — для фиксации одной из включенной передач. Шток вилки включения заднего хода имеет два гнезда: одно для фиксации штока в нейтральном положении, другое — во включенном положении передачи заднего хода.

Чтобы исключить одновременное включение двух передач, в приводе имеется замковое устройство. Один из вариантов его конструкции - три блокировочных сухаря 4. Два крайних сухаря установлены в отверстия задней стенки картера, а средний — в отверстии среднего штока. У штоков имеются гнезда для сухарей. При перемещении одного из крайних штоков он выдавливает из своего гнезда сухарь, который, перемещаясь, входит в гнездо среднего штока и одновременно сдвигает два других сухаря, блокируя и второй крайний шток. При перемещении среднего штока, он прижимает два крайних сухаря в гнезда крайних штоков. Тем самым неподвижные штоки оказываются в запертом положении.

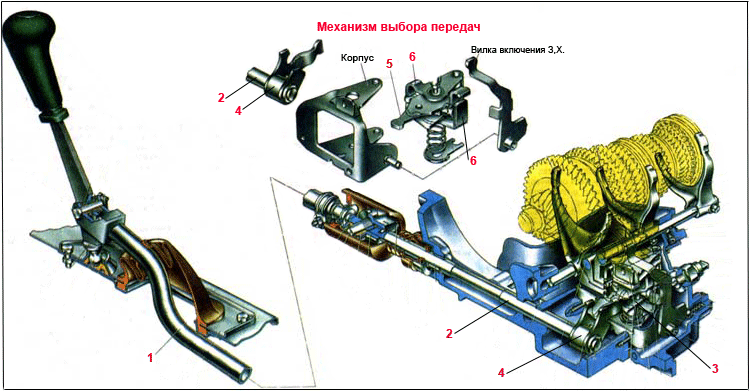

Если рычаг коробки передач располагается дистанционно, то, как уже упоминалось, он соединяется с коробкой с помощью тросов или тяг 1, которые через шток выбора передач 2 воздействуют на механизм выбора передач 3. На конце штока выбора передач крепится двуплечий рычаг 4, который при перемещении штока поворачивает трехплечий рычаг 5 механизма выбора передач. Трехплечий рычаг перемещает шток выбранной передачи с закрепленной на нем вилкой. Одно плечо трехплечего рычага служит для включения передач переднего хода, другое для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. Блокировочные скобы 6 предназначены для предотвращения одновременного включения двух передач. Механизм включения передач состоит из штоков, вилок и шариковых фиксаторов.

Автоматическая КПП – планетарная коробка передач с автоматическим переключением. Планетарная передача состоит из нескольких шестерен, называемых планетарными или сателлитами, вращающихся вокруг центральной (или солнечной) шестерни. Планетарные шестерни фиксируются вместе с помощью водила. Кроме этого, дополнительная внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни (как планеты вокруг Солнца), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга. В современных коробках используются несколько планетарных передач для получения большого диапазона передаточных чисел.

К преимуществам автоматической коробки следует отнести, прежде всего, удобство управления и комфорт. АКПП способны менять передачи на полной мощности двигателя, что практически неосуществимо в МКПП. В плюсы «автомата» можно добавить плавность хода во время переключения, отсутствие откатывания при трогании с места, защищенность двигателя и деталей трансмиссии от перегрузок и поломок из-за неправильного включения передач, увеличенный ресурс.

К недостаткам АКПП обычно относят более низкий КПД, более высокую цену, а также стоимость ремонта и обслуживания, повышенный расход топлива, ухудшение динамических качеств автомобиля, задержки в переключении передач. Однако с каждым годом эксплуатационные свойства автоматических коробок улучшаются, а число поклонников АКПП уверенно растет.

В ариатор представляет собой бесступенчатую коробку передач. Его главные детали - два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапециедальную форму. Если половинки ведущего шкива сдвинуть, они вытолкнут ремень наружу - радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение. А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу - передаточное отношение уменьшится. Если оба шкива будут в промежуточном положении, то передача станет прямой. Вместо ремня может применяться цепь, набранный из металлических пластин ремень, но принцип от этого не меняется. Для трогания автомобиля с места используется обычное сцепление или небольшой гидротрансформатор, который вскоре после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.

Главным преимуществом вариатора является то, что двигатель постоянно работает в оптимальном режиме. Как бесспорные плюсы вариатора (по сравнению с АКПП) выступают: экономичность, более плавный ход и динамичный разгон. Вариатор проще по конструкции, чем обычный «автомат». Однако по сравнению с МКПП вариаторы имеют меньшую экономичность и динамику.

Основным минусом вариатора является его несовместимость с мощными моторами из-за слабости и недолговечности ремней. Также ограничивают применение бесступенчатой трансмиссии потребность в дополнительных механизмах для режимов трогания и заднего хода,высокая стоимость, дорогое обслуживание и ремонт.

Роботизированная коробка – это обычная механическая коробка передач. Для передачи крутящего момента от двигателя к трансмиссии также используется стандартное «сухое» однодисковое сцепление. Отличие состоит в том, что процессы включения-выключения сцепления и переключения передач автоматизированы. Такая коробка облегчает процесс управления автомобилем, освобождая от необходимости переключать передачи вручную и задумываться о том, какую именно передачу включить в данный момент. К преимуществам коробки-робота можно отнести небольшой вес, невысокую стоимость и экономичность.

Этот тип коробки имеет и несколько существенных недостатков. В первую очередь это касается плавности его работы, которая оставляет желать лучшего. Передачи переключаются с заметной задержкой, а в режиме «газ в пол» появляются толчки и рывки при переключениях. Не спасает и ручной режим, сцеплением ведь все равно управляет электроника. В четкости переключений «робот» уступает даже простому «автомату». К тому же, «роботу» свойственен небольшой откат при начале движения. Такой тип коробки обычно ставят на недорогие модели.

Более совершенной является роботизированная коробка с двойным сцеплением. В такой коробке одно сцепление включает нечетные передачи, а другое - четные. Во время езды крутящий момент передается по одному сцеплению, то есть диск сомкнут. В то же время диск второго сцепления разомкнут, но в самой коробке следующая передача уже включена. Когда электроника «чувствует», что надо переключаться на другую передачу, то первый диск просто размыкается, а второй синхронно смыкается. Это позволяет избавиться от рывков при переключениях и обеспечивает непрерывный поток мощности от двигателя к колёсам, что недостижимо для обычной механической коробки с одним сцеплением. Режим переключения – как ручной, так и автоматический. Технически это довольно сложный вид коробки (а значит, и недешевый), но по динамике и экономии топлива он превосходит даже простую механику.
