Внешние характеристики маломощного однофазного выпрямителя
Анализ принципиального
действия проводился активного
сопротивления обмоток трансформатора,
сопротивления подв??? проводов, падения
напряжения на диодах. Поэтому полученные
расчетные соотношения следует считать
приближенными для реальных схем. Из-за
потерь в трансформаторе и диодах,
реальное значение выпрямленного
напряжения UH
получается
меньше и уменьшается с ростом нагрузки.
Это явление отражает внешняя характеристика
выпрямителя – зависимость
.
Рассмотрим сначала
внешнюю характеристику выпрямителя
без сглаживающих фильтров. Обратимся
предварительно к временной диаграмме.

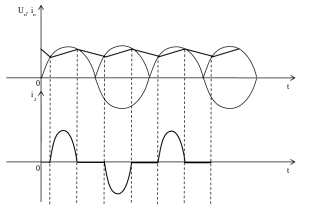

На рисунке показано,
как влияет нагрузка и потери в
трансформаторе и диодах на работу
выпрямителя. При увеличении тока
нагрузки, среднее значения выпрямленного
напряжения уменьшается на величину
из-за
уменьшения мгновенного значения
напряжения, вызванного потерями в
обмотках трансформатора и диодах.

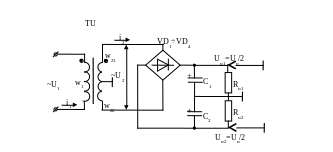

Мостовая схема выпрямителя с выводом нулевой точки (схема с размещением ??? ???)
Эта схема нашла
применение для создания двух разнополярных
(относительно нулевой точки) напряжений
.
Равные по величине
составляют
половину выпрямленного напряжения
моста. Принцип действия прост и не
требует дополнительных пояснений. Для
получения необходимого качества
напряжения
к
каждому из выходов подключаются фильтры
(например с1
и с2).
Выпрямители с умножением напряжения
Эта схема называется
удвоителем напряжения. Она состоит из
двух последовательно соединенных
выпрямителей (VD1,C1
и VD2,C2).
Наиболее просто работу схемы можно
проанализировать, если отсоединить
RH(режим
холостого хода). Тогда в один из
полупериодов (показана полярность без
скобок) через VD1заряжается
с1
до напряжения
,
а в другом полупериоде (полярность в
скобках) через VD2заряжается
с2
так же до напряжения
.
Таким образом, эта схема является
двухполупериодной схемой выпрямителя.
В режиме холостого хода на выходе схемы
будет напряжение
,
то есть в два раза
больше, чем в мостовой схеме выпрямителя.
При подключении нагрузки последовательно
соединенные с1
и с2
разряжаются на RHс
постоянной времени

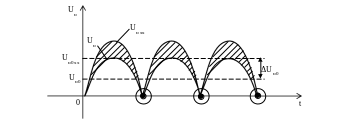

Уровень пульсаций в этой схеме рассчитывается по формуле для мостовой схемы с активно-емкостной нагрузкой. Обычно с1=с2=с, поэтому эквивалентная емкость с/2:
Таким образом,
если в схеме удвоения использовать
равные с мостовой схемой емкости фильтра,
то при одинаковых
уровень
(напряжение) пульсаций выходного
напряжения с схеме удвоения в два раза
выше. Поэтому требуется удвоенная
величина емкости конденсаторов по
сравнению с мостовой схемой.

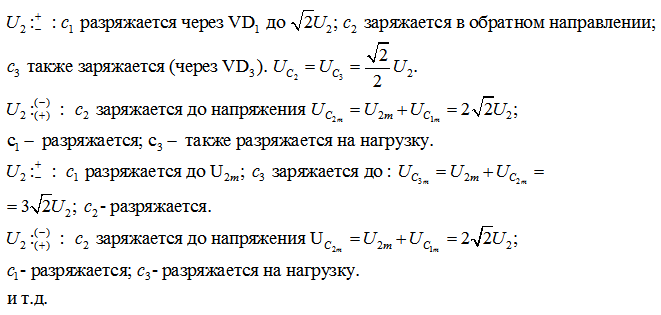

Разновидности схем умножителей
№ полупериоды
1
2
3
4
5 |
|
|
|
|
|
|
|
0 |
разряжен |
разряжен |
разряжен |
0 |
0 |
0 |
|
+ - |
заряжается |
Заряжается в обратной полярности |
заряжается |
|
|
|
|
- + |
разряжается |
заряжается |
Разряжается на нагрузку |
~0 |
|
|
|
+ - |
заряжается |
разряжается |
заряжается |
|
|
|
|
- + |
разряжается |
заряжается |
Разряжается на нагрузку |
~0 |
|
|
|
+ - |
заряжается |
разряжается |
заряжается |
|
|
|
