Практическое занятие №2 простановка на чертежах размеров и предельных отклонений, определение характеристик посадок
На чертежах деталей предельные отклонения
проставляют рядом с номинальным размером
в миллиметрах, верхнее отклонение –
выше, нижнее отклонение – ниже номинального
размера, причём число десятичных знаков
в отклонениях должно быть одинаковым.
Симметричные отклонения проставляют
одной цифрой со знаком
высотой, равной высоте цифр номинального
размера.
Посадка – это характер соединения
деталей, определяемый величиной
получающихся в ней зазоров или натягов.
Зазор
–
это разность размеров отверстия и вала,
когда размер отверстия больше размера
вала. В посадках с зазором поле допуска
отверстия расположено над полем допуска
вала (рис.1а). Посадка характеризуется
максимальным
,
минимальным
,
средним
зазором, допуском зазора:
,
,
,
.
а) б) в)

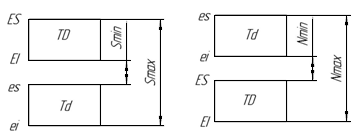

Рис. 1. Виды посадок:
а) с зазором; б) с натягом; в) переходная
Натяг
–
разность размеров вала и отверстия до
сборки, если размер вала больше размера
отверстия. В посадках с натягом поле
допуска вала расположено выше поля
допуска отверстия. Посадка характеризуется
максимальным
,
минимальным
,
средним
натягом, допуском натяга:
Переходная посадка – посадка, при которой возможно получение как зазора, так и натяга. Поля допусков отверстия и вала перекрываются (рис. 1в). Посадка характеризуется максимальным зазором, максимальным натягом, допуском посадки.
Числовое значение посадки записывают
в виде дроби, в числителе – предельные
отклонения отверстия, в знаменателе –
предельные отклонения вала, например
Варианты заданий

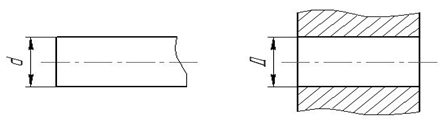

Задача 1. Нанести на чертеже размеры и предельные отклонения диаметров вала и отверстия по данным таблицы 1.
Таблица 1
Вариант № |
Размеры, отклонения |
|||||
d, мм |
es, мкм |
ei,мкм |
D, мм |
ES, мкм |
EI, мкм |
|
1 |
180 |
-50 |
-90 |
16 |
-3 |
-30 |
2 |
220 |
+230 |
+140 |
80 |
+20 |
-10 |
3 |
140 |
+14 |
-14 |
12 |
-22 |
-48 |
4 |
160 |
0 |
-27 |
50 |
+250 |
+80 |
5 |
125 |
+40 |
+13 |
10 |
+100 |
0 |
6 |
450 |
+20 |
-20 |
25 |
+16 |
-7 |
7 |
360 |
0 |
-35 |
100 |
-93 |
-140 |
8 |
320 |
-70 |
-125 |
125 |
+450 |
+150 |
9 |
200 |
0 |
-300 |
20 |
-3 |
-36 |
10 |
250 |
+45 |
+15 |
110 |
+230 |
0 |
11 |
12 |
-45 |
-105 |
40 |
+8 |
-8 |
12 |
3,2 |
0 |
-8 |
25 |
+145 |
+100 |
13 |
1,6 |
+16 |
+10 |
25 |
+13 |
-8 |
14 |
105 |
0 |
-23 |
40 |
+60 |
0 |
15 |
110 |
-40 |
-75 |
2 |
+120 |
0 |
16 |
315 |
-340 |
-850 |
160 |
+27 |
-14 |
17 |
95 |
0 |
-460 |
105 |
+90 |
+40 |
18 |
25 |
+13 |
-8 |
25 |
+140 |
0 |
19 |
32 |
+47 |
+30 |
40 |
+27 |
0 |
20 |
34 |
+34 |
-34 |
34 |
0 |
-340 |
Задача 2. Определить предельные характеристики посадки по заданному номинальному размеру и предельным отклонениям деталей, входящих в сопряжение, по данным таблицы 2. Вычислить величину зазора или натяга, среднее значение посадки и допуск посадки. Графически изобразить расположение полей допусков посадки и на схеме указать все её характеристики. Записать числовое обозначение посадки.
Таблица 2
Размеры мм |
Варианты |
|||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
||||||||||
D |
100 |
110 |
80 |
50 |
10 |
20 |
12 |
|||||||||
d |
100 |
110 |
80 |
50 |
10 |
20 |
12 |
|||||||||
Продолжение |
||||||||||||||||
8 |
9 |
10 |
11 |
12 |
13 |
|||||||||||
25 |
250 |
16 |
160 |
50 |
25 |
|||||||||||
25 |
250 |
16 |
160 |
50 |
25 |
|||||||||||
Продолжение |
||||||||||||||||
14 |
15 |
16 |
17 |
18 |
19 |
20 |
||||||||||
160 |
125 |
250 |
85 |
25 |
63 |
10 |
||||||||||
160 |
125 |
250 |
85 |
25 |
63 |
10 |
||||||||||
