3.2.3. Диаграмма равновесных кривых х-у смеси кислород – азот при различных давлениях
При расчете необходимого числа теоретических тарелок в ректификационной колонне широко применяется диаграмма равновесных кривых х-у при различных давлениях (рис. 3.3). На оси абсцисс откладываются мольные концентрации х низкокипящего компонента – азота в жидкости, а по оси ординат мольные концентрации у того же азота, но в паре. Кривые на диаграмме являются изобарами, показывающие зависимости мольной концентрации равновесного состояния азота в паре у от мольной концентрации равновесного состояния азота в жидкости х при данном давлении.
3.2.4. Номограмма т-p-I-х-у Герша-Цеханского для системы кислород – азот
При расчете процессов разделения воздуха широко применяется также номограмма Т-p-i х-у системы кислород – азот (рис. 3.4). Номограмма позволяет определить сразу пять параметров равновесных состояний пара и жидкости системы
|
Рис. 3.4. Номограмма Т-p-i-х-у Герша-Цеханского для системы кислород – азот |
кислород-азот: температуру, давление, энтальпию и концентрацию равновесных состояний кислорода и азота и в паре, и в жидкости.
Номограмма разделяется на две части: область равновесных состояний жидкости – слева и область равновесных состояний пара – справа. На номограмме нанесены изобары и сетка концентрации кислорода , % и азота , %.
На номограмме показано определение отдельных параметров смеси - (пунктирные линии) для заданных давлений и температуры.
3.2.5. Диаграмма I - X для системы кислород-азот
Диаграмма
для системы кислород
и азот
,
введенная
в технику Пуаншоном, имеет большое
значение при расчете процессов
ректификации (кипения и конденсации) и
числа теоретических тарелок в
разделительных колоннах (рис. 3.5).

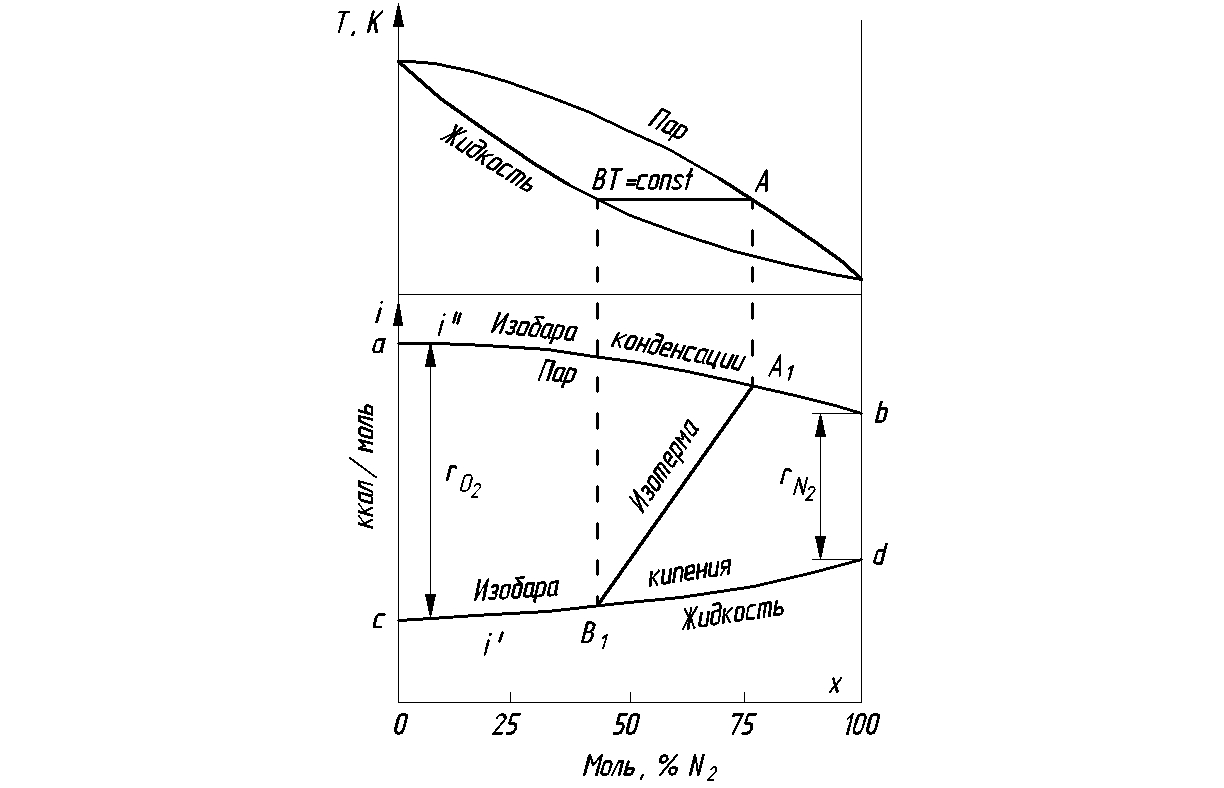

Рис. 3.5. i
- х диаграмма для воздуха
В
диаграмме
по оси ординат откладывается энтальпия
,
а по оси абсцисс – концентрация
нижекипящего компонента х (для
воздуха-азот) в жидкости и паре. На
диаграмме нанесены две кривые линии:
верхняя
а-b
- изобара конденсации, нижняя с-d
– изобара кипения. Изобара конденсации
представляет собой кривую состояния
пара, соответствующего началу конденсации.
Кривая с-d
представляет собой состояние жидкости
в начале кипения. Эти две кривые не
сходятся в одной точке при концентрации
азота от 0 до 100 % , как это имеет место
для равновесных кривых в Т-х-у диаграмме.
Разность ординат соответствует разности
энтальпий пара и жидкости: для х = 0 %
она равна скрытой теплоте испарения
кислорода -
;
для х = 100 %
- скрытой теплоте испарения азота -
.
Между пограничными кривыми диаграммы
находится двухфазная область: жидкость-пар.
Выше кривой конденсации находится
область перегретого пара, ниже кривой
кипения – область жидкости. В верхней
части диаграммы
(рис. 3.5) приведены изобары в координатах
Т-х-у и показан способ построения изотерм
в i
-
x
диаграмме. Изотерма
А-В в Т-х-у диаграмме легко переносится
на диаграмму i
-
x.
Точка А на диаграмме Т-х-у соответствует
точке
на диаграмме i
-
x,
а точка В соответствует точке
.
Линия
-
представляет собой изотерму на диаграмме
i
-x.
В
диаграмме i
-x
х является концентрация нижекипящего
компонента, т.е. азота. Концентрация
жидкости обозначается через
,
а пара – через
.
Энтальпия жидкости обозначается
соответственно через
,
а пара – через
.
