3.2.2. Экспериментальные кривые равновесия
Концентрация кислорода и азота при определенных давлении и температуре на практике определяют на основе экспериментальных данных. Первые экспериментальные зависимости Т-х-у для давления р = 0,1 МПа были построены Бейли. Затем Додж и Дунбар провели экспериментальные исследования над кислородом и азотом в пределах температур от 77 К до 125 К и представили результаты этих исследований в виде диаграммы Т-х-у, где изображены равновесные кривые кислород-азот в координатах Т-х-у при различных давлениях р (рис. 3.2), как для жидкости, так и для пара.
На диаграмме нанесены двойные изобары при различных давлениях: по оси абсцисс отложены мольные концентрации кислорода в жидкости х и в паре у при определенном давлении, по оси ординат – температура Т, К.

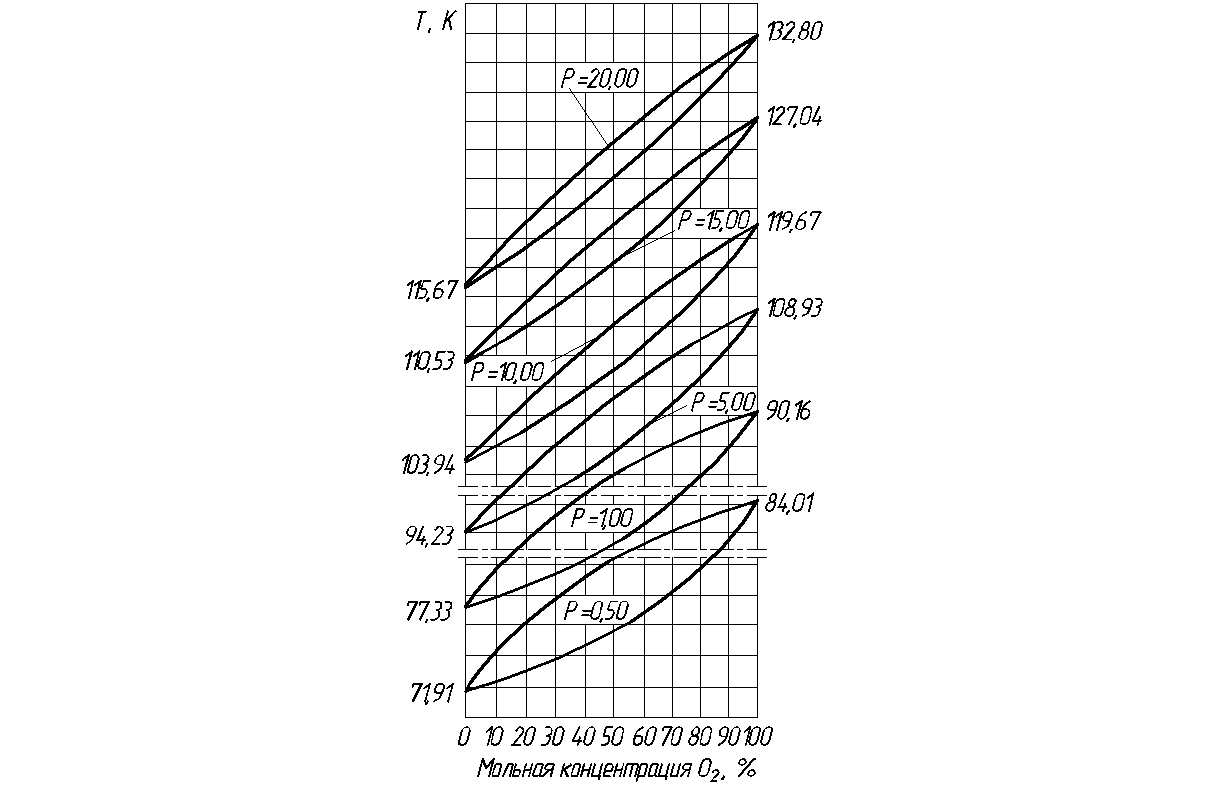

Рис. 3.2. Диаграмма Т-х-у равновесных кривых системы азот-кислород
Нижняя
изобара представляет равновесный состав
-
в жидкости, в частности, мольное
содержание (концентрацию)
кислорода в жидкости при данном давлении
в зависимости от температуры, при которой
жидкость находится в равновесном
состоянии со своим насыщенным паром.
Верхняя изобара представляет равновесный состав паровой фазы, в частности, мольное содержание кислорода в паре при данном давлении в зависимости от температуры, при которой пар находится в равновесии с жидкостью. Состав равновесного содержания кислорода в жидкости определяется абсциссой точки пересечения нижней изобары с горизонталью проведенной из соответствующей точки верхней изобары, показывающей равновесное состояние кислорода в паре .
Из диаграммы видно, что наибольшая разница в равновесном составе жидкой и паровой фаз наблюдается при мольной концентрации кислорода в жидкости = 60 – 70 %.
При уменьшении или увеличении содержания кислорода в жидкости эта разница уменьшается, и на концах изобар становится равной нулю, когда жидкость состоит из одного компонента: чистого кислорода – справа и чистого азота – слева.
Разница в равновесных составах жидкости и паровой фазы уменьшается с повышением давления, и в критической точке она исчезает полностью.
Н
ад
жидким воздухом с содержанием
-
20,9 % насыщенный пар при давлении р = 1
бар содержит только 6,3 % кислорода,
остальное – 93,7 % - азот. То есть, при
испарении жидкого воздуха при атмосферном
давлении первые порции пара будут
содержать всего 6,3 % кислорода. По мере
испарения оставшаяся жидкость будет
постоянно обогащаться кислородом,
вместе с тем будет повышаться и содержание
кислорода в паре. И наоборот, при
конденсации паров воздуха будет
наблюдаться обратное явление – первые
капли сконденсированной жидкости будут
содержать при р = 1 бар 51,5 %
.
С повышением давления содержание
кислорода в паре при испарении повышается,
а при конденсации – наоборот, содержание
кислорода в жидкости уменьшается. Так
при давлении 15 бар первые порции пара
при испарении жидкого воздуха будут
содержать 33 % кислорода, а при конденсации
пара воздуха первые капли жидкости
будут содержать 33 % кислорода, против
51,5
при давлении р = 1 бар.
