2.8. Детандерный криогенный цикл низкого давления с совмещенным циркуляционным контуром
Для упрощения технологической схемы и конструкции установки двух давлений в работах [5,6,7,8] в НТК «Криогенная техника», г. Омск, под руководством профессора Бумагина Г.И. была разработана и предложена технологическая схема для малых и средних ВРУ для производства жидких продуктов, основанная на цикле низкого давления с совмещенным циркуляционным детандерным контуром (рис. 2.7) на базе двухступенчатого винтового компрессора.
В отличие от технологической схемы криогенного детандерного цикла двух давлений, где содержится два компрессора и два детандера в предложенной технологической схеме с совмещенным циркуляционным детандерным контуром содержится один компрессор и один детандер.
При
этом в качестве компрессора предложено
применять винтовые двухступенчатые
компрессоры с давлением нагнетания
=
1,0 – 1,3 МПа, а, в качестве детандера –
турбодетандерный - компрессорный агрегат
(ТДКА). Мощность, вырабатываемая
детандерной ступенью, используется для
дожатия воздуха в компрессорной ступени
ТДКА после винтового компрессора. В
результате давление сжатого воздуха в
цикле можно поднять до
= 13 - 17 бар и выше. В детандерной ступени
циркуляционного контура воздух адиабатно
расширяется от давления
=13-17
бар до давления
,
близкого к атмосферному
=
1,3 бар, в результате чего энтальпийный
перепад и холодопроизводительность
турбодетандера существенно увеличивается.
Количество циркулирующего воздуха в
контуре зависит от необходимой доли Х
сжиженного продукта.
При расчете за единицу примем сжатый воздух, который после дросселя Др расширяется в сосуд-емкость С, откуда отбирается сжиженная часть газа, в качестве продукта в количестве Х. (Условно сосуд С можно принять за разделительные колонны во ВРУ).
|
Рис. 2.7. Криогенный детандерный цикл низкого давления с совмещенным циркуляционным контуром
|
Долю сжиженного продукта Х определим из теплового энергетического баланса контура А:
|
(2.83) |
Считая,
что
,
добавляем слева и справа значение
,
получим
|
(2.84) |
Откуда найдем долю сжиженного продукта Х, как:
|
(2.85) |
где
- изотермический дроссель-эффект;
-
холодопроизводительность турбодетандера;
- потери холода от теплопритоков из
окружающей среды;
=
3 – 12 кДж/кг;
-
потери холода от адсорбции газа в блоке
очистки и осушки;
- потери холода от недорекуперации
обратного потока газа.
Удельная работа в цикле равна
|
(2.86) |
Эксергетический КПД цикла равен
|
(2.87) |
2.9. Примеры расчета эффективности работы различных криогенных циклов
Для проведения анализа эффективности работы различных криогенных циклов проведем расчет этих циклов для ожижительного режима, приняв за единицу количество перерабатываемого воздуха (воздуха поступающего в сосуд-емкость С сжиженного газа) в единицу времени.
Основными
критериями оценки эффективности работы
криогенных циклов примем: коэффициент
ожижения воздуха Х, удельный расход
энергии на единицу ожиженного воздуха
и эксергетический КПД
установки. При этом потери
холодопроизводительности во всех
криогенных циклах примем одинаковыми:
=
10 кДж/кг п.в. – потери от теплопритоков
из окружающей среды;
= 5 К – разность температур на теплом
конце теплообменника, характеризующая
потери от недорекуперации;
= 3 К – повышение температуры в БОО от
адсорбции газа.
Пример № 1. Криогенный дроссельный цикл.
Воздух
изотермически сжимается в поршневом
многоступенчатом компрессоре от давления
=
0,1 МПа до давления
=
20 МПа при температуре
=
=
300 К (рис. 2.1). Изотермический КПД компрессора
= 0,65, разность температур на теплом конце
теплообменника
= 5 К; повышение температуры воздуха в
БОО
= 3 К, теплопритоки из окружающей среды
=
10 кДж/кг.
Определить:
долю ожиженного воздуха Х, удельный
расход энергии
на единицу сжиженного воздуха,
эксергетический КПД установки
.
Решение:
Решение задачи выполнялось с помощью Т-s диаграммы для воздуха. Значение основных параметров в характерных точках криогенного дроссельного цикла (рис. 2.1) приведены в табл. 2.1.
Таблица 2.1
Параметры состояния воздуха в характерных точках криогенного
дроссельного цикла (рис. 2.1)
Параметры |
Характерные точки |
||||||
1 |
2 |
3 |
4 |
7 |
8 |
10 |
|
Температура, Т К |
300 |
300 |
277 |
280 |
83 |
85 |
295 |
Давление,
|
0,1 |
20 |
20 |
20 |
0,13 |
0,13 |
0,1 |
Энтальпия, i, кДж /кМоль |
12380 |
11375 |
10500 |
10625 |
250 |
6000 |
12250 |
Энтальпия, i, кДж/кг |
427,5 |
392,8 |
362,6 |
366,9 |
8,63 |
207,2 |
423 |

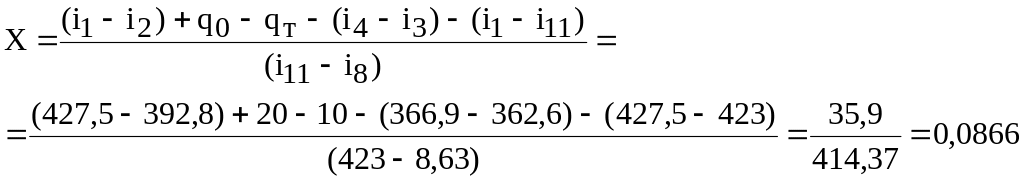

Долю ожиженного воздуха найдем по (2.24)
|
|
Удельную работу в цикле определим по (2.12)
кДж/кг.

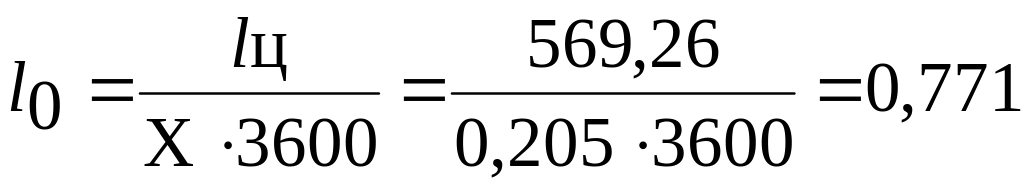

Удельный расход энергии на единицу ожиженного воздуха:
кВт.ч/кг.
Эксергетический КПД установки:
|
Пример № 2. Криогенный дроссельный цикл с предварительным внешним
охлаждением.
Воздух изотермически сжимается в поршневом многоступенчатом компрессоре от давления = 0,1 МПа до давления = 20 МПа при температуре = = 300 К (рис. 2.2). Изотермический КПД компрессора = 0,65, разность температур на теплом конце теплообменника = 5 К, повышение температуры воздуха в БОО = 3 К. Теплопритоки из окружающей среды = 10 кДж/кг. Удельная холодопроизводительность холодильной машины = 20 кДж/кг.
Определить долю ожиженного воздуха Х, удельный расход энергии на единицу ожиженного воздуха, эксергетический КПД установки .
Решение:
Решение задачи выполнялось с помощью Т-s диаграммы для воздуха. Значения основных параметров в характерных точках криогенного дроссельного цикла (рис. 2.2) приведены в табл. 2.2.
Таблица 2.2
Параметры состояния воздуха в характерных точках криогенного
дроссельного цикла с предварительным внешним охлаждением (рис. 2.2)
Параметры |
Характерные точки |
||||||
1 |
2 |
3 |
4 |
8 |
9 |
11 |
|
Температура, Т К |
300 |
300 |
277 |
280 |
83 |
85 |
295 |
Давление, , МПа |
0,1 |
20 |
20 |
20 |
0,13 |
0,13 |
0,1 |
Энтальпия, i, кДж/ кМоль |
12380 |
11375 |
10500 |
10625 |
250 |
6000 |
12250 |
Энтальпия, i, кДж/кг |
427,5 |
392,8 |
362,6 |
366,9 |
8,63 |
207,2 |
423 |
Долю ожиженного воздуха найдем по (2.38):
|
|
Удельную
работу в цикле определим по (2.32) и (2.41),
приняв на уровне температур 270
280
К холодильный коэффициент
= 2.
кДж/кг.
Удельный расход энергии на единицу ожиженного воздуха:
кВт.ч/кг.
Эксергетический КПД установки:
|
Пример № 3. Детандерный криогенный цикл высокого давления Гейляндта.
Воздух
изотермически сжимается в поршневом
многоступенчатом компрессоре от давления
=
0,1 МПа до давления
=
20 МПа при температуре
=
=
300 К (рис. 2.3). Изотермический КПД компрессора
= 0,65, разность температур на теплом конце
теплообменника
=
5 К, повышение температуры воздуха в БОО
= 3 К. Давление на входе в поршневой
компрессор
= 20 МПа, температура на входе в детандер
=
280 К, давление на выходе из детандера
=
0,6 МПа, адиабатный КПД детандера
= 0,75. Доля воздуха, отбираемого на детандер
Д = 0,55. Теплопритоки из окружающей среды
=
10 кДж/кг.
Определить долю ожиженного воздуха Х, удельный расход энергии на единицу ожиженного воздуха, эксергетический КПД установки .
Решение:
Решение задачи выполнялось с помощью Т-s диаграммы для воздуха. Значения основных параметров в характерных точках криогенного цикла (рис. 2.3) приведены в табл. 2.3.
Таблица 2.3
Параметры состояния воздуха в характерных точках детандерного
криогенного цикла высокого давления Гейляндта (рис. 2.3)
Параметры |
Характерные точки |
|||||||
1 |
2 |
3 |
4 |
5s |
11 |
12 |
15 |
|
Т, К |
300 |
300 |
277 |
280 |
101 |
83 |
85 |
295 |
, МПа |
0,1 |
20 |
20 |
20 |
0,6 |
0,13 |
0,13 |
0,1 |
i, кДж/ кМоль |
12380 |
11375 |
10500 |
10625 |
6150 |
250 |
6000 |
12250 |
i, кДж/кг |
427,5 |
392,8 |
362,6 |
366,9 |
212,36 |
8,63 |
207,2 |
423 |
Долю ожиженного воздуха найдем по (2.50):
|

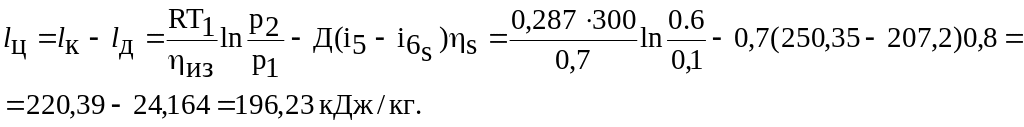

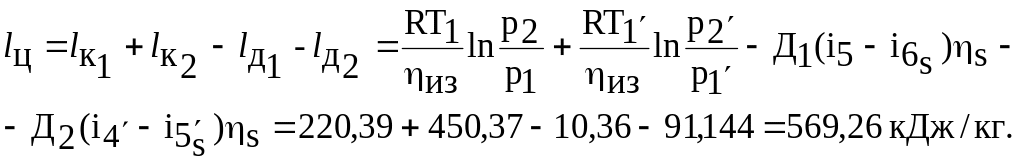

Удельную работу в цикле определим по (2.51)
Удельный расход энергии на единицу ожиженного воздуха:
кВт.ч/кг.
Эксергетический КПД установки:
|
Пример № 4. Детандерный криогенный цикл среднего давления Клода.
Воздух
изотермически сжимается в поршневом
многоступенчатом компрессоре от давления
=
0,1 МПа до давления
=
4,0-7,0 МПа при температуре
=
=
300 К (рис. 2.4). Изотермический КПД компрессора
= 0,65, разность температур на теплом конце
теплообменника
=
5 К, температура на входе в БОО 276 К,
повышение температуры воздуха в БОО
= 3 К. Давление воздуха на входе в
турбодетендер
= 4,0-7,0 МПа, температура на входе в
турбодетандер
=
176 К, давление на выходе из турбодетандера
=
0,6 МПа, адиабатный КПД турбодетандера
среднего давления детандера
= 0,75. Доля воздуха, отбираемого на детандер
Д = 0,65. Теплопритоки из окружающей среды
=
10 кДж/кг.
Определить работу цикла, долю ожиженного воздуха Х, удельный расход энергии на единицу ожиженного воздуха, эксергетический КПД установки .
Решение:
Решение задачи выполнялось с помощью Т-s диаграммы для воздуха. Значения основных параметров в характерных точках криогенного цикла (рис. 2.4) приведены в табл. 2.4.
Таблица 2.4
Параметры состояния воздуха в характерных точках детандерного
криогенного цикла среднего давления Клода (рис. 2.4)
Параметры |
Характерные точки |
||||||||
1 |
2 |
3 |
4 |
5 |
6s |
12 |
13 |
17 |
|
Т, К |
300 |
300 |
277 |
280 |
176 |
101 |
83 |
85 |
295 |
, МПа |
0,1 |
|
|
|
|
0,6 |
0,13 |
0,13 |
0,1 |
|
12380 |
|
|
|
|
6125 |
250 |
6000 |
12250 |
i, кДж/кг |
427,5 |
|
|
|
|
211,5 |
8,63 |
207,2 |
423 |
При давлении = 4,0 МПа:

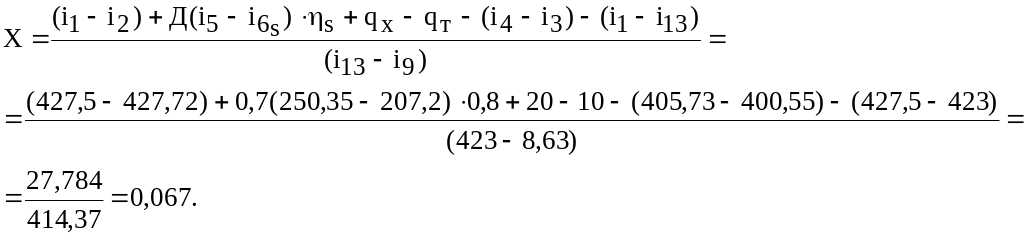

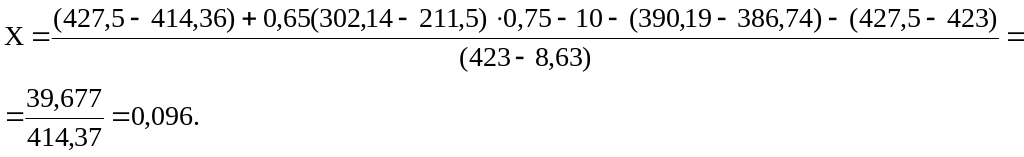

Долю ожиженного воздуха найдем по (2.62):
|
Удельную работу в цикле определим по (2.63)

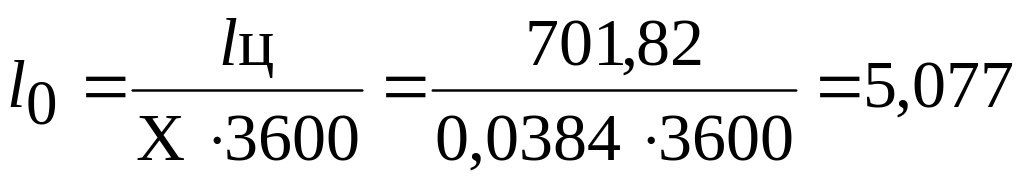

Удельный расход энергии на единицу ожиженного продукта:
кВт.ч/кг.

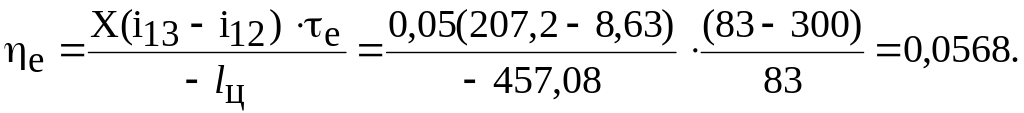

Эксергетический КПД установки:
|
При
давлении
=
7,0 МПа: Доля ожиженного воздуха:
Удельная работа в цикле:
Удельный расход энергии на единицу ожиженного продукта:
кВт.ч/кг.
Эксергетический КПД установки:
|
Пример № 5. Детандерный криогенный цикл низкого давления Капицы.
Воздух
изотермически сжимается в турбокомпрессоре
от давления
=
0,1 МПа до давления
=
0,6 МПа при температуре
=
=
300 К (рис. 2.5). Изотермический КПД
турбокомпрессора
= 0,7, разность температур на теплом конце
теплообменника
=
5 К, повышение температуры воздуха в БОО
= 3 К. Давление на входе в турбодетандер
= 0,6 МПа, температура на входе в турбодетандер
=
130 К, давление воздуха на выходе из
турбодетандера
=
0,13 МПа. Адиабатный КПД турбодетандера
= 0,8. Доля воздуха, отбираемого на детандер
Д = 0,7. Теплопритоки из окружающей среды
=
10 кДж/кг.
Определить долю ожиженного воздуха Х, удельный расход энергии на единицу ожиженного воздуха, эксергетический КПД установки .
Решение:
Решение задачи выполнялось с помощью Т - s диаграммы для воздуха. Значения основных параметров в характерных точках криогенного цикла (рис. 2.5) приведены в табл. 2.5.
Таблица 2.5
Параметры состояния воздуха в характерных точках детандерного
криогенного цикла высокого давления Гейляндта (рис. 2.5)
Параметры |
Характерные точки |
||||||||
1 |
2 |
3 |
4 |
5 |
6s |
9 |
10 |
13 |
|
Т, К |
300 |
300 |
277 |
280 |
130 |
85 |
83 |
85 |
295 |
, МПа |
0,1 |
0,6 |
0,6 |
0,6 |
0,6 |
0,13 |
0,13 |
0,13 |
0,1 |
i,
|
12380 |
12300 |
11600 |
11750 |
7250 |
6000 |
250 |
6000 |
12250 |
i,
|
427,5 |
424,72 |
400,55 |
405,73 |
250,35 |
207,2 |
8,63 |
207,2 |
423 |
Долю ожиженного воздуха найдем по (2.74):
Удельную работу в цикле определим по (2.75)
Удельный расход энергии на единицу ожиженного воздуха:
кВт.ч/кг.
Эксергетический КПД установки:
|
Если
в цикле низкого давления включить
дополнительно холодильную машину с
холодопроизводительностью
=
20 кДж/кг, имеющей холодильный коэффициент
на температурном уровне
=
275-280 К
=
2, то основные характеристики криогенного
цикла низкого давления существенно
улучшатся (что делается в современных
установках).

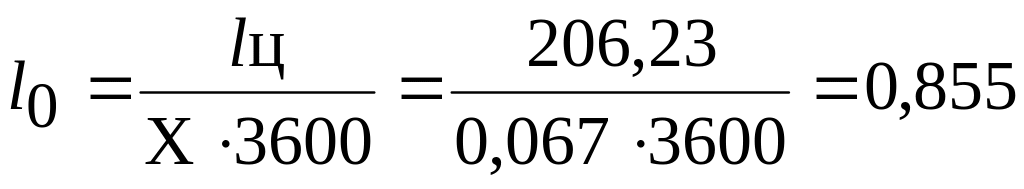

Доля ожиженного воздуха в этом случае будет равна
Удельная
работа цикла возрастет на величину
=
10 кДж/кг и станет равной
=
206,23 кДж/кг.
Удельный расход энергии на единицу ожиженного воздуха станет равным
кВт.ч/кг.
Эксергетический КПД установки примет значение
Т.е.
доля ожиженного воздуха Х возросла в
3,56 раза, удельный расход энергии на
единицу ожиженного воздуха
уменьшился в 3,39 раза, эксергетический
КПД установки
вырос в 3,4 раза.
Пример № 6. Криогенный детандерный цикл двух давлений.
Воздух
из атмосферы изотермически сжимается
в турбокомпрессоре К1 технологического
контура I
от давления
=
0,1 МПа до давления
=
0,6 МПа при температуре
=
=
300 К (рис. 2.6). Изотермический КПД
турбокомпрессора
= 0,7, разность температур на теплом конце
теплообменника
=
5 К, повышение температуры воздуха в БОО
= 3 К. Доля воздуха Д1, отбираемого на
турбодетандер Д1 в технологическом
контуре, равна 0,3. воздух в турбодетандере
расширяется от давления
= 0,6 МПа, до давления
=
0,13 МПа. Температура воздуха на входе в
турбодетандер Д1
=
130 К. Адиабатный КПД турбодетандера
= 0,8.
В
циркуляционном контуре II
воздух
изотермически сжимается в турбокомпрессоре
К2 от давления
=
0,1 МПа до давления
=
3,0 МПа. Весь воздух в циркуляционном
контуре расширяется в турбодетандере
Д2 от давления
=
3,0 МПа до давления
=
0,13 МПа. Температура воздуха на входе в
турбодетандер Д2
= 215 К. Адиабатный КПД турбодетандера
=0,8.
Количество воздуха во II
циркуляционном контуре В2 равно количеству
воздуха в технологическом контуре В1.
Определить долю ожиженного воздуха Х, удельный расход энергии на единицу ожиженного воздуха, эксергетический КПД установки .
Решение:
Решение задачи выполнялось с помощью Т - s диаграммы для воздуха. Значения основных параметров в характерных точках криогенного цикла (рис. 2.6) приведены в табл. 2.6.
Таблица 2.6
Параметры состояния воздуха в характерных точках криогенного
детандерного цикла двух давлений (рис. 2.6)
Параметры/ точки |
Температура, Т, К |
Давление, , МПа |
Энтальпия
i,
|
Энтальпия
i,
|
1 |
300 |
0,1 |
12380 |
427,5 |
2 |
300 |
0,6 |
12300 |
424,72 |
3 |
277 |
0,6 |
11600 |
400,55 |
4 |
280 |
0,6 |
11750 |
405,73 |
5 |
130 |
0,6 |
7250 |
250,35 |
6s |
85 |
0,13 |
6000 |
207,2 |
9 |
83 |
0,13 |
250 |
8,63 |
10 |
85 |
0,13 |
6000 |
207,2 |
13(8') |
295 |
0,1 |
12250 |
423 |
1' |
300 |
0,1 |
12380 |
427,5 |
2' |
300 |
3,0 |
12230 |
422,3 |
4' |
207 |
3,0 |
9300 |
321,13 |
5's |
85 |
0,13 |
6000 |
207,2 |
Долю ожиженного воздуха определим по (2.81):
Удельную работу в цикле определим по (2.80)
Удельный расход энергии на единицу ожиженного воздуха:
кВт.ч/кг.
Эксергетический КПД установки:
|
Пример № 7. Криогенный детандерный цикл низкого давления
с совмещенным циркуляционным контуром.
Воздух
из атмосферы с подключенным потоком
воздуха циркуляционного контура
изотермически сжимается в винтовом
двухступенчатом компрессоре от давления
=
0,1 МПа до давления
=
1,0 - 1,3 МПа при температуре
=
=
300 К, и затем дожимается в компрессорной
ступени турбодетандер-компрессорного
агрегата (ТДКА) до давления
= 1,3
-
1,7 МПа и
снова охлаждается в конечном холодильнике
до температуры
=300
К (рис. 2.7). (Линия воздуха в компрессорную
ступень ТДКА на рис. 2.7 не показана).
Изотермический КПД компрессора
.
Разность температур прямого и обратного
потока воздуха на теплом конце
теплообменника П.Т/О
=
5 К. Повышение температуры воздуха в БОО
в результате адсорбции
= 3 К. Теплопритоки из окружающей среды
=
10 кДж/кг.
Примем,
что в детандерной ступени ТДКА расширяется
2/3 всего потока воздуха от давления
=
1,7 МПа до давления
=
0,13 МПа, после чего этот поток воздуха,
как циркуляционный и холодопроизводящий,
направляется обратным потоком через
теплообменники Д.Т/О, О,Т/О и П,Т/О и
поступает на вход винтового компрессора
при давлении
=
0,1 МПа. Температура сжатого воздуха на
входе в детандерную ступень ТДКА
=
175 К. Адиабатный КПД детандерной ступени
= 0,8.
Второй
поток воздуха в качестве технологического
в количестве 1/3 всего потока воздуха
доохлаждается в Д.Т/О, дросселируется
в дросселе Др до давления
=
0,13 МПа и поступает в сосуд С ожиженного
газа.
Если принять поток воздуха в технологическом контуре, поступающий в сосуд С ожиженного воздуха за единицу, то количество воздуха, расширяющегося в ТДКА в циркуляционном контуре будет равно двум.
Определить
долю ожиженного воздуха Х, удельные
затраты энергии в установке
,
удельный расход энергии
на единицу ожиженного воздуха,
эксергетический КПД установки
.
Решение:
Решение задачи выполнялось с помощью Т - s диаграммы для воздуха. Значения основных параметров в характерных точках криогенного цикла (рис. 2.7) приведены в табл. 2.7.
Таблица 2.7
Параметры состояния воздуха в характерных точках криогенного
детандерного цикла низкого давления с циркуляционным контуром (рис. 2.7)
Параметры |
Характерные точки |
||||||||
1 |
2 |
3 |
4 |
5 |
6s |
9 |
10 |
16(17) |
|
Т, К |
300 |
300 |
277 |
280 |
175 |
85 |
83 |
85 |
295 |
, МПа |
0,1 |
1,7 |
1,7 |
1,7 |
1,7 |
0,13 |
0,13 |
0,13 |
0,1 |
i, |
12380 |
12300 |
11600 |
11750 |
8450 |
6000 |
250 |
6000 |
12250 |
i, |
427,5 |
424,72 |
400,55 |
405,73 |
291,78 |
207,2 |
8,63 |
207,2 |
423 |
Долю ожиженного воздуха определим по (2.85):
Удельную работу в цикле определим по (2.86)
Удельный расход энергии на единицу ожиженного воздуха:
кВт.ч/кг.
Эксергетический КПД установки:
|
