Практическое задание 23

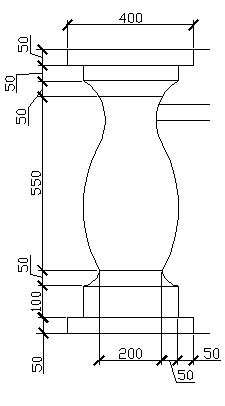

В новом файле нарисуйте балконную колонну:
(
изогнутую
часть нарисуйте сплайном и отзеркальте)
Выберите команду Создать блок
Введите имя – «Колонна балконная»
Выбор объектов – выделите все и нажмите Enter
Оставьте радиокнопку на Сделать блоком
Базовая точка – Указать точку – укажите среднюю нижнюю точку колонны
Нажмите ОК
Используя команду Массив, создайте прямоугольный массив со следующими параметрами:
Объекты – выбрать созданный блок, нажать Enter
Размеры массива – 1 ряд, 13 столбцов
Расстояние между столбцами – 500, между рядами – не имеет значения

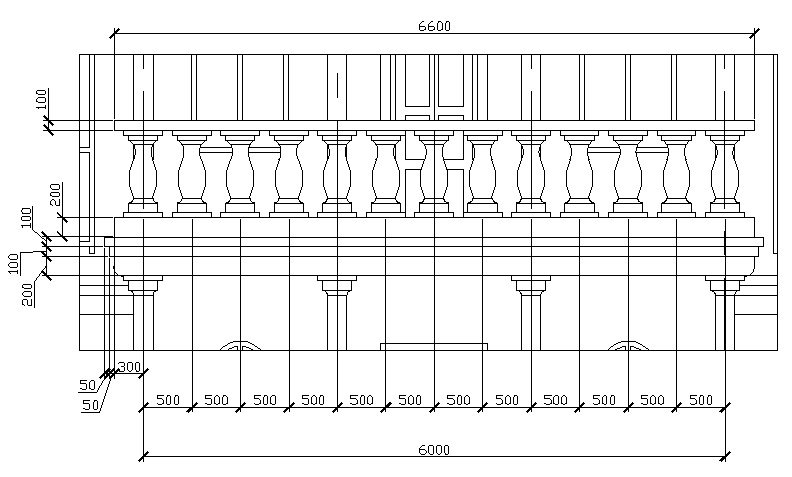

Пририсуйте нижнее перекрытие балкона и перила
Переместите созданный балкон серединой нижней стороны в начало координат (0,0)
Сохраните файл под именем «Балкон»
Практическое задание 24
Откройте файл «Колонна»
Сохраните файл под названием «Дом»

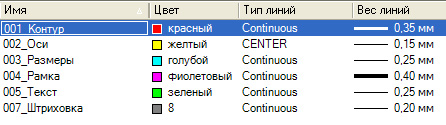

Создайте слои со следующими характеристиками:
П
ереместите
колонны на слой «Контур»Выберите команду Создать блок
Введите имя – «Колонна средняя». Выбор объектов – выделите среднюю колонну.
Базовая точка – Указать точку – укажите среднюю нижнюю точку колонны. Нажмите ОК
Создайте блоки «Большая колонна» и «Малая колонна»

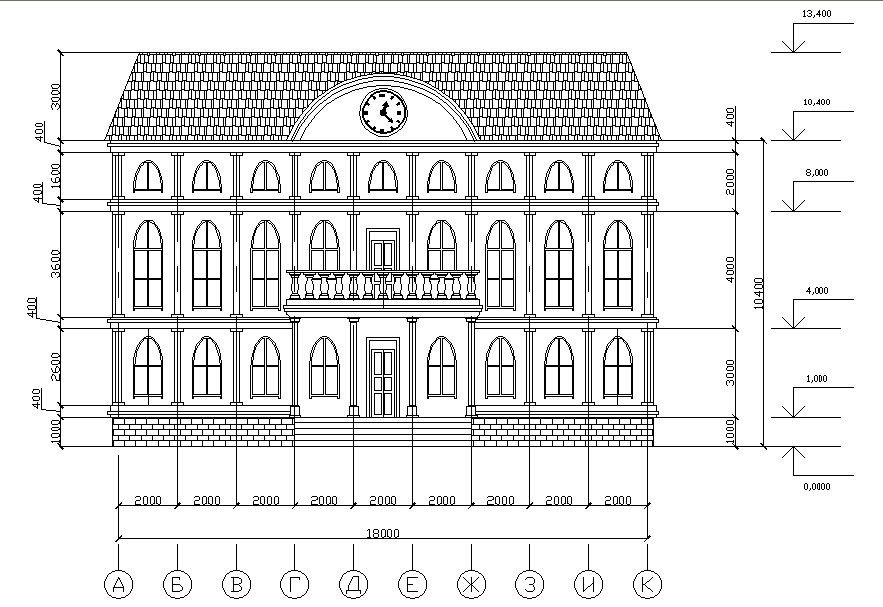

Используя команду Перенести, разместите колонны в вертикальный ряд согласно чертежу
Используя команду Массив, создайте прямоугольный массив из 10 столбцов
С
охраните
файл.
Вставка блока
Команда доступна из панели инструментов Рисование или из меню Вставка – Блок.
Имя - задание имени вставляемого блока или файла рисунка.
Три раздела ниже определяют координаты точки вставки, масштаб и поворот блока. Все эти параметры можно ввести в текущем окне или выбрать опцию Указать на экране
Расчленить - расчленение блока и вставка его в рисунок как отдельных частей.
П
рактическое
задание 25
Откройте файл «Дом»
Нарисуйте перекрытие между первым и вторым этажом
Создайте блок «Перекрытие»
Отобразите его зеркалом вниз относительно середины колонн первого этажа
Вставьте блок «Перекрытие» над вторым и третьим этажами
Сохраните файл.
Вставка блока из внешнего файла
Вызовите команду Вставка – Блок.
Щелкните кнопку Обзор и выберите файл. Изображение из выбранного файла становится блоком в текущем файле. В качестве базовой точки используется точка начала координат (0,0) из исходного файла.
Практическое задание 26
Откройте файл «Дом»
Трижды вставьте блоком файл «Окно» в произвольном месте
Расчлените один из вставленных блоков, отредактируйте его таким образом, чтобы получить окно первого этажа. Создайте блок под названием «Окно 1 этаж».
Проделайте те же операции для окна третьего этажа.

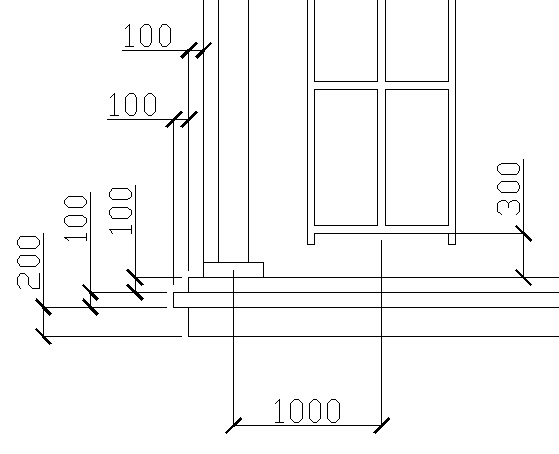

Переместите все три окна на свои места в чертеже дома.
Используя команду Массив, создайте прямоугольный массив со следующими параметрами:
Объекты – все три окна
Размеры массива – 1 ряд, 9 столбцов
Расстояние между столбцами – 2000, между рядами – не имеет значения.
Удалите средние окна на первом и втором этажах
Вставьте в эти места блоком файл «Дверь»
Сохраните файл
