Построение выноски

1. Выберите команду Выноска.

2. Указать начальную и последующие точки линии-выноски.

3. Указать ширину текста. Нулевая ширина соответствует произвольной ширине текста.

4. Ввести строку текста в командной строке. Если необходимо, нажимать ENTER для перехода на следующую строку текста.

5. Нажать дважды ENTER для завершения команды.

При необходимости набора текста в редакторе его можно вызвать опцией в четвертом пункте.

Допуск – Допуски формы и расположения, используемые в машиностроительных чертежах, иллюстрируют отклонения формы, сечения, ориентации и расположения элементов рисунка. Рамка допуска формы и расположения состоит, по меньшей мере, из двух частей. В первой находится графический символ, обозначающий вид допуска (формы, расположения, сечения, биения и т.п.). Допуски формы подразделяются на допуски прямолинейности, плоскостности, круглости, цилиндричности и профиля продольного сечения.

Маркер центра – помечает крестиком центр окружности или дуги.

Редактировать размер служит для внесения изменений в уже проставленные размеры. Сразу после вызова этой команды необходимо выбрать одну из опций:

• Повернуть – поворачивает размерный текст;

• Наклонить – наклоняет размерные линии;

• Новый – заменяет текст размера на новый;

• Вернуть – отменяет наклон и поворот.

Редактировать текст позволяет переместить размерный текст с позиции по умолчанию.

Практическое задание 18 Изменение текста размера

После указания первой и второй точек выносных линий появляется опция Мтекст, которая позволяет вписать собственный текст над размерной линией. С помощью этой опции проставьте размеры на чертеже «Втулка».

Р азмерные стили

Размерный стиль - это именованный набор размерных параметров, управляющих внешним видом размеров, например, стилем стрелок, расположением текста и двусторонними допусками. Использование размерных стилей позволяет быстро форматировать размеры, обеспечивая их соответствие государственным стандартам и стандартам предприятия.

При нанесении размера используются параметры текущего размерного стиля

При изменении параметров размерного стиля все размеры на рисунке, использующие этот стиль, обновляются автоматически

Можно создать размерные подстили для указанных типов размеров, которые отличаются от текущего размерного стиля

Окно управления размерными стилями вызывается из панели инструментов Размеры (последняя кнопка) или из меню Формат – Размерные стили.

С левой стороны - список размерных стилей рисунка. Текущий стиль выделен. Щелчком правой кнопкой мыши в списке вызывается контекстное меню, с помощью которого можно устанавливать текущий стиль, переименовывать и удалять стили. Стиль, который является текущим или используется в текущем рисунке, невозможно удалить. Для установки стиля текущим выбрать его в списке и нажать кнопку Установить.

По центру - графическое представление стиля, выбранного в списке.

С правой стороны – управляющие кнопки.

Новый – позволяет создать новый размерный стиль.

Изменить - позволяет изменить текущий размерный стиль.

Переопределить – позволяет временно переопределить параметры стиля. Переопределения отображаются в списке "Стили" как стили с несохраненными изменениями.

Сравнить – позволяет сравнить два размерных стиля или вывести список всех свойств одного размерного стиля.

Н ажмите кнопку Новый. На экране появится диалоговое окно, в котором указывается имя нового размерного стиля, базовый стиль для его создания и типы размеров, к которым он должен применяться. Задайте имя стиля и нажмите Далее.

Линии

На первой вкладке задаются формат и свойства размерных и выносных линий.

Вы можете изменить цвет, тип и вес линий отдельно для размерных и выносных линий.

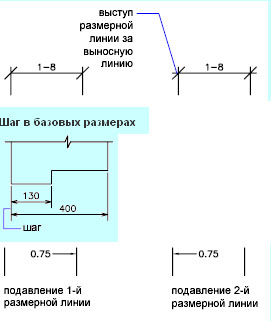

• Удлинение за выносные - если в качестве размерных стрелок используются засечки, с помощью данной опции можно указать, на какое расстояние размерная линия должна продолжаться за пределами выносных линий.

• Удлинение за размерные - указывает расстояние, на которое выносные линии должны выступать за размерную.

• Шаг в базовых размерах - задает расстояние между размерными линиями от общей базы.

• Подавить - подавляет вывод размерных либо выносных линий.

• Отступ от объекта - указывает расстояние, на которое выносные линии отступают от точек объекта.

• В ыносные линии фиксированной длины - установка полной длины выносных линий от размерной линии до исходной точки размера.
