3.Какое влияние на внешнюю характеристику оказывает угол а открывания тиристора?

При работе выпрямителя на активно-индуктивную нагрузку угловой диапазон регулирования уменьшается и в пределе, при достаточно большой индуктивности (условно L = бесконечность), получаем уравнение

Ud н = cos(альфа). (9.4)

Внешняя характеристика ( ) Ud = f Iн управляемого выпрямителя будет зависеть также и от альфа , т. е. для каждого значения альфа будет своя внешняя характеристика, как показано на рис. 9.2, б для активной нагрузки Rн .

4.Из каких основных частей состоит управляемый выпрямитель?

любой управляемый выпрямитель состоит из двух основных частей – силовой части (управляемый выпрямитель на тиристорах) и системы управления. Силовая часть – это рассмотренные в главе 8 однофазные и трехфазные выпрямители, в которых вместо неуправляемых вентилей (диодов) установлены тиристоры. Сис-

темы управления предназначены для управления открыванием

тиристоров в заданной последовательности по заданной программе. В

зависимости от конкретных требований и конкретных условий работы выпрямителей, системы управления могут иметь различные структуры и различное аппаратурное содержание.

5.Из каких основных блоков состоит система управления выпрямителем. Какие функции выполняют эти блоки?

В зависимости от конкретных требований и конкретных условий работы выпрямителей, системы управления могут иметь различные структуры и различное аппаратурное содержание. Основными блоками СУ являются фа-

зосдвигающее устройство (ФСУ) и формирователь импульсов (ФИ)

определенной формы и мощности, достаточной для открывания тиристоров. ФСУ осуществляет сдвиг по фазе альфа на заданную величину относительно момента (фазы) естественной коммутации.

6.Как построить силовую часть однофазного управляемого выпрямителя (с нулевым выводом трансформатора и мостовового)?

Силовая часть – это рассмотренные в главе 8 однофазные и трехфазные выпрямители, в которых вместо неуправляемых вентилей (диодов) установлены тиристоры.Как уже было отмечено, силовая часть (СЧ) управляемых впрямителей аналогична схеме соответствующего неуправляемого выпрямителя. Отличие заключается только в том, что в управляемых выпрямителях вместо диодов (неуправляемых вентилей) включают тиристоры (управляемые вентили). Схемы однофазных управляемых выпрямителей приведены на рис. 9.4. В мостовом выпрямителе достаточно заменить только два диода на тиристоры, т. к. нечетные вентили (диоды, тиристоры) V1, V3 и четные вентили V2, V4 всегда работают парами (ток id в каждую полуволну напряжения u2 протекает

последовательно по двум вентилям).

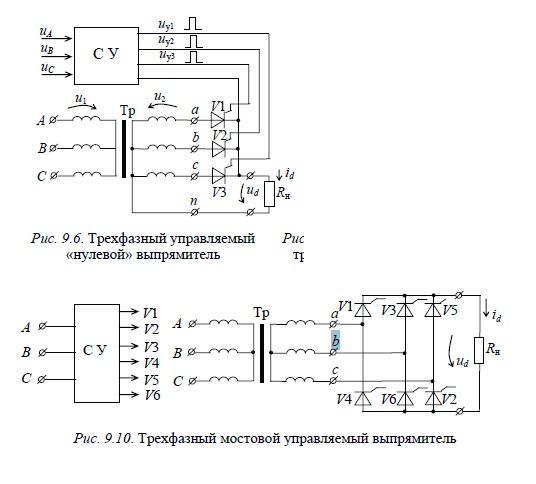

7.Как построить силовую часть трехфазного управляемого выпрямителя (нулевого, мостового)?

Силовая часть – это рассмотренные в главе 8 однофазные и трехфазные выпрямители, в которых вместо неуправляемых вентилей (диодов) установлены тиристоры.

СХЕМЫ НА РИСУНКЕ

8.Какие требования предъявляются к фсу и к фи?

Главные задачи системы управления:

*точно и надежно устанавливать и поддерживать требуемый сдвиг по фазе альфа относительно момента естественной коммутации каждого тиристора.

*точно и надежно устанавливать и поддерживать требуемый сдвиг по фазе альфа относительно момента естественной коммутации каждого тиристора.

*И третья «вспомогательная» задача – обеспечение гальванической развязки между силовой и управляющей частями выпрямителя.

для выполнения этих задач :

специальные фазосдвигающие устройства (ФСУ). Их функции: осуществлять сдвиг по фазе альфа и при достижении альфа = альфазд заданного значения включать формирователь управляющих импульсов ФИ

Формирователь импульсов ФИ должен сформировать достаточно мощный для надежного открывания тиристора импульс при альфа = альфазд , т. е. в момент достижения равенства uин = uу . При этом ФИ должен быть гальванически развязан с силовой частью выпрямителя.
