Определение работ по установке арматуры.

Для определения расхода арматуры для фундамента, найдем расход арматуры на 1 погонный метр фундамента.

Рисунок 13. Поперечное сечение фундамента (1 погонный метр)

Расход арматуры на устройство одного погонного метра фундамент определяется по выражению

, кг

где - удельный расход арматуры на устройство фундамента.

Будем использовать арматурную сетку диной 2,4 м для меньшего расхода арматуры за счет уменьшения количества нахлестки сеток при их укладке в опалубку, и для уменьшения работ по сварке сеток.

Количество арматурных сеток для устройства ленточного фундамента можно ориентировочно определить по формуле:

, шт

где: - общая длина полосы фундамента по подошве, м;

м

- длина одной арматурной сетки, м; 2,4 м

≈ 0,3 - величина нахлестки сеток при их укладке в опалубку, м.

шт

Получаем N_с =112 шт

Гидроизоляционные работы Определяем объем гидроизоляционных работ: Горизонтальная гидроизоляция в виде оклеечной в один слой рубероида

_{Вертикальная гидроизоляция} выполняется в виде окрасочной в два слоя из горячего битума:

,где

– глубина котлована, м

– внешний периметр здания, м.

Рисунок 14. Схема к определению гидроизоляционных работ

2.3 Предварительный выбор методов производства работ

1. Земляные работы

Для грунта котлована принимаем: мерзлый грунт – рыхление и разработка бульдозером, талый грунт - разработка одноковшовым экскаватором обратная лопата. Транспортирование грунта в карьер осуществляется автосамосвалами. Обратная засыпка пазух котлована производиться бульдозером. Подсыпка под полы производиться экскаватором, оборудованным грейферным ковшом. Уплотнение грунта пазух и подсыпки под полы производиться электротрамбовками.

2. Монтажные работы и устройство фундаментов

Так как монтаж плит перекрытия будет производиться монтажным краном, перемещающимся вдоль бровки котлована, то укладку бетонной смеси рационально выполнять также краном.

2.4. Подбор ведущих машин и механизмов по рабочим параметрам

Подбор экскаватора обратная лопата:

Основным параметром одноковшовых экскаваторов обратная лопата является емкость ковша, которая устанавливается из условия набора грунтом ковша «с шапкой». Для экскаватора обратная лопата должно выполняться условие ,

_где - наименьшая высота забоя, обеспечивающая заполнение ковша экскаватора «с шапкой» за одно черпание. ;

Принимаем ковш с q=1,6м³.

Согласно §Е2-1-11, табл.5 принимаем экскаватор с гидравлическим приводом обратная лопата ЭО-5122.

Технические характеристики:

1. Вместимость ковша – 1,6 м³;

2. Наибольшая глубина копания – 7,4 м;

3. Наибольший радиус копания – 10,6 м;

4. Наибольшая высота выгрузки – 5,5 м;

5. Радиус выгрузки при – 8,2 м;

6. Мощность –125 кВт;

7. Масса экскаватора – 35,8 т.

Выбор монтажного крана по рабочим параметрам:

Предварительно согласно табл. 3.10 (см. м/у) выбираем грузозахватные устройства и монтажные приспособления.

Таблица 2. Ведомость захватных и вспомогательных приспособлений.

№	Наименование марка	Эскиз	Груз-ть, т	Параметры		Назначение
				, т	, м
1	2	3	4	5	6	7
1	Строп двухветвевой 2СК-2.5/2000		2.5	0.02	2	Подача бетонной смеси в бадьях
2	Строп четырехветвевой, ПИ Промстальконструкция 21059М–28		3	0.09	4.2	Укладка плит покрытия размерами 1,5х6 м
4	Приставная лестница с площадкой		–	0.056	3	Обеспечение рабочего места на высоте при укладке плит перекрытия
5	Временное ограждение		–	–	–	Обеспечение рабочего места на высоте

Подбираем бадью для бетона БП–1,6 с техническими характеристиками:

1. Объем бадьи – 1,6 м³

2. Грузоподъемность – 4 т

3. Габариты – ­­3604х1440х1056 мм

4. Вес – 610 кг

Подбор крана производим по следующим параметрам:

1. требуемая грузоподъемность:

_{, где}

– масса элемента, т

– масса захватного приспособления, т

При подаче бетонной смеси:

_{, где}

– масса бадьи, т

– объем бетонной смеси, м³

– плотность бетонной смеси, т/м³

● для бадьи с бетонной смесью:

● для плиты перекрытия длиной 6 м:

2. требуемая высота подъема крюка:

где

превышение уровня опирания конструкции над уровнем стоянки крана, м

высота запаса, (не менее 0,5 м)

монтажная высота элемента, м

расчетная высота строповки, м

● для бадьи с бетонной смесью:

● для плиты перекрытия длиной 6 м:

3. требуемый вылет стрелы крана:

где – ширина опорного контура (4м);

– расстояния от центра тяжести монтируемой конструкции до подошвы откоса;

– минимально допустимое расстояние от крана до бровки котлована (не менее 1м);

– минимально допустимое расстояние от опоры крана до подошвы откос (см. м/у, табл. П3.11);

● для бадьи с бетонной смесью (F=3.3м, mh_к=2.3м, а/2=2м, с=1м, b=6.98м):

● для плиты перекрытия длиной 6 м (F=3.3м, mh_к=2.3м, а/2=2м, с=1м, b=3.98м):

Таблица 3. Требуемые монтажные характеристики при монтаже конструкций.

№	Наименование элемента (груза)	Масса элемента qЭ, т	Геометрические размеры, м			Характеристики монтажных приспособлений		Требуемые монтажные характеристики кранов
			ℓ	b	h	qС, т	hС, м	QТР, т	НТР, м	LТР, м
1	2	3	4	5	6	7	8	9	10	11
1	Плита перекрытия П1	2,8	5,98	1,49	0,22	0,09	4,2	2,89	5,42	9,28
2	Бадья БП-1.6	0,61	1,44	1,05	3,6	0,01	2	4,47	7,8	12,98

Подбираем гусеничный стреловой кран ДЭК-251 с длиной стрелы 19 м.

Технические характеристики:

1. Максимальный вылет стрелы – 17,8 м;

2. Минимальный вылет стрелы – 4,75 м;

3. Максимальная высота подъема крюка – 13,5 м;

4. Минимальная высота подъема крюка – 7 м;

5. Грузоподъемность – 25 т;

6. Скорость передвижения – 0,8 км/ч;

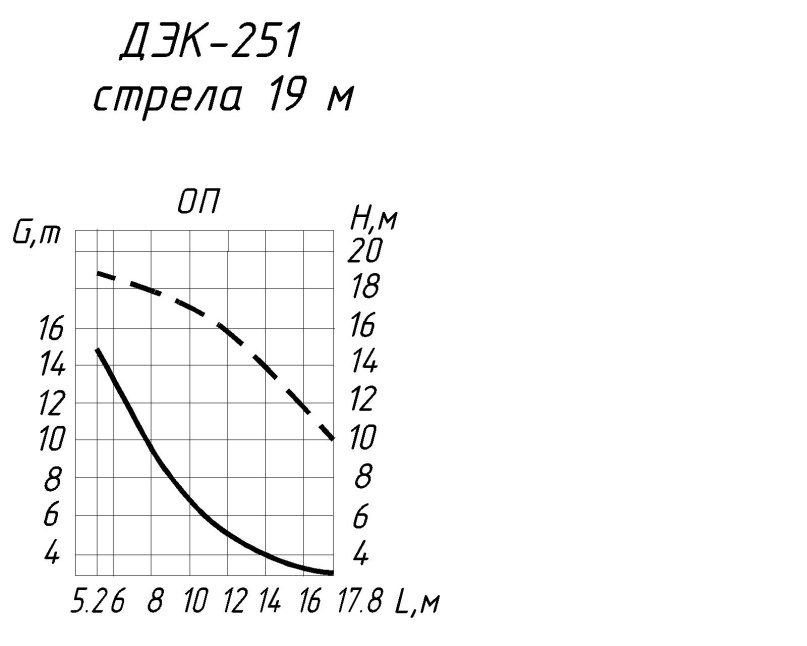

Рисунок 15. Рабочие характеристики крана ДЭК-251 со стрелой 19 м. Вылет R, грузоподъемность Q, высота подъема крюка Н.

_а)

_б)

_{Рисунок}16. Схема для определения характеристик крана ДЭК-251

_{а) для определения Lтр и Hтр плиты перекрытия; б) для определения Lтр и Hтр бадьи.}
