2.4. Составление баланса пара и воды.
Принимаем расход пара на турбину Gт=1. Тогда подвод свежего пара к стопорным клапанам ЦВД Go=Gт+Gпрупл=1+0,02=1,02Gт. Паровая нагрузка парогенератора Gпе=Go+Gут=1,02+0,0151,02=1,0353Gт. Расход питательной воды Gпв=Gпе+Gпр=1,0353+0,0051,0353=1,0405Gт .
2 .5. Расчет системы пвд.
рис.2.2. Расчётная схема ПВД.
Из таблицы 2.2 находим:
h1=3241 кДж/кг h21оп=1077 кДж/кг
h2=3119 кДж/кг h22оп=939 кДж/кг
h3=2981 кДж/кг h23оп=789 кДж/кг
hjох = f (Pпод j, tн j+25)
h1ох=2879 кДж/кг
h2ох=2874 кДж/кг
h3ох=2848 кДж/кг
hдр 1= Сptдр1=4,187228=954,6 кДж/кг ; tдр1=tоп22+10=218+10=228C
hдр2= Сptдр2 =4,187194=812,3 кДж/кг ; tдр2= tоп23+10=184+10=194С
hдр3=hп3=794 кДж/кг
Повышение энтальпии воды в питательных насосах:
кДж/кг.
Энтальпия воды перед ПВД 3 с учетом работы питательных насосов:
h13=h`д+hпн=670+19,87=689,9 кДж/кг.

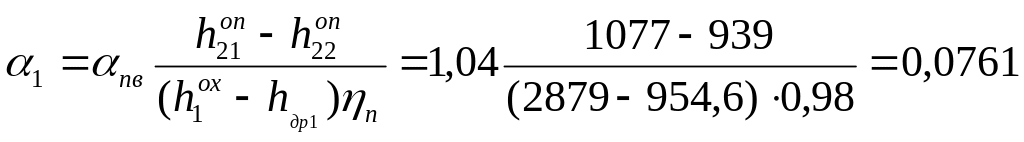

Тепловой баланс для ПВД 1:
пв(hоп21-hоп22)=1(hох1-hдр1)п
кДж/кг,

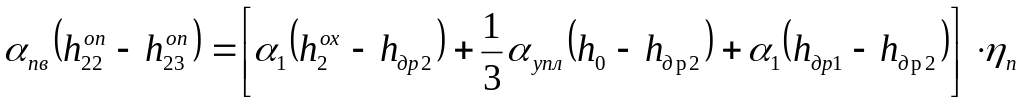

Тепловой баланс для ПВД 2:
др=1+2+1/3упл=0,0761+0,0633+1/30,02=0,1461
Тепловой баланс для ПВД 3:
Определяем нагрев воды в ОПП:
кДж/кг,
кДж/кг,
кДж/кг.
Уточняем энтальпии воды за подогревателями.
кДж/кг.
кДж/кг.
кДж/кг.
Составляем уточненные тепловые балансы.

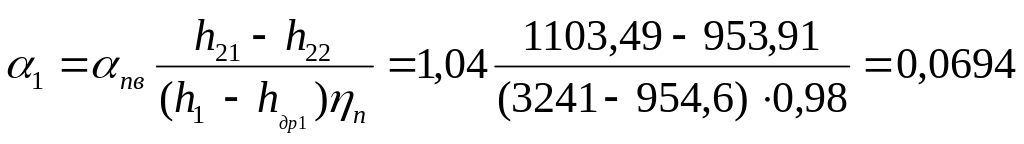

Для ПВД 1:
пв(h21-h22)=1(h1-hдр1)п
кДж/кг,
Для ПВД 2:
др=1+2+1/3упл=0,0694+0,0609+1/30,02=0,1370
Для ПВД 3:
2.6. Расчет расширителей непрерывной продувки.
Для турбин типа ПТ применяется 2х ступенчатая схема расширителей непрерывной продувки.

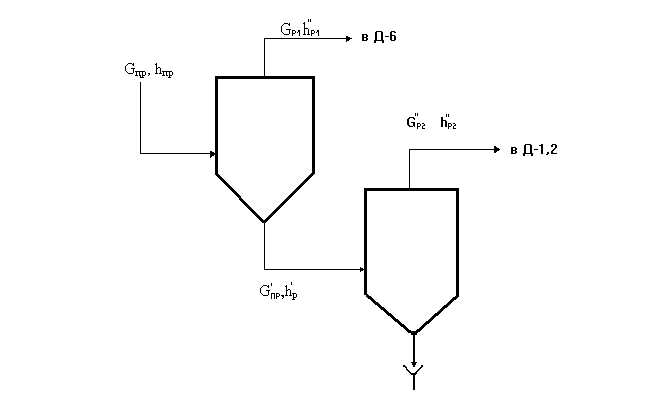

рис.2.3. Расширители непрерывной продувки.
Давление в расширителе:
МПа.

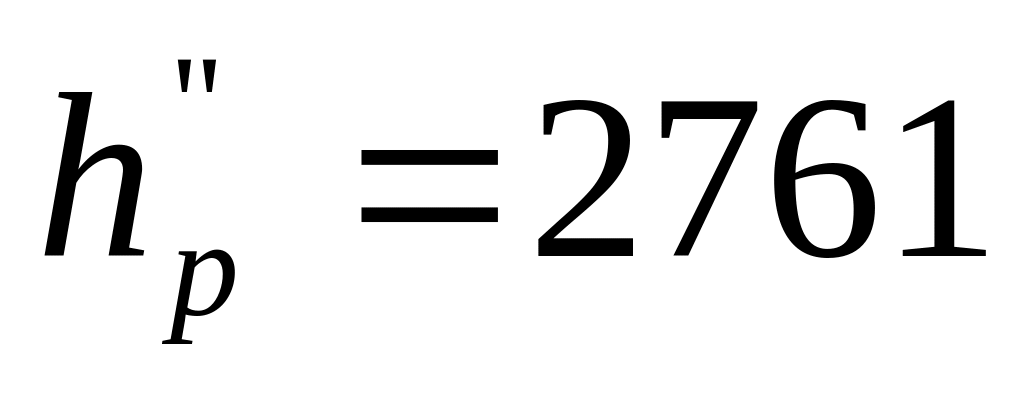

По
Рр
находим:
кДж/кг,
кДж/кг.
По давлению в барабане котла Рбар=14 МПа находим hпр=h`бар=1572,8 кДж/кг.
Принимаем КПД расширителя р=0,98.

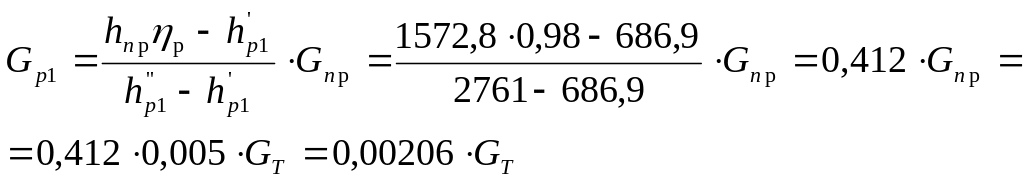

Тепловой баланс расширителя:
Аналогично рассчитываем и второй расширитель:
По
Рр
находим:
кДж/кг,
кДж/кг.
где
давление в расширителе:
МПа.
2.7.Расчёт атмосферного деаэратора.

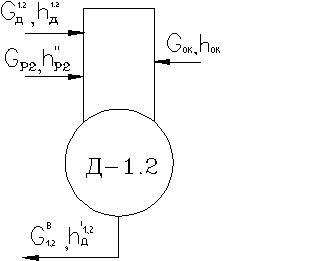

Рис2.4. Расчётная схема атмосферного деаэратора.
Составим уравнение материального баланса:
GВ1,2 +GВЫП =Gд1,2 +Gок +Gр2
Уравнение теплового баланса:
При давлении 1,2 ата hд’1,2=439 кДж/кг.
hд’’1,2=2683 кДж/кг.
hд1,2=2688 кДж/кг.
hок=4,187tок=4,18780=334,96 кДж/кг.
hр2’’=2687 кДж/кг.
Gок=0,5Gпр=0,5120=60 т/час.
GВЫП=0,002Gок=0,00260=0,12 т/час.
Gр2=0,000355Gт
Получим:
Gд1,2 =3,149-0,000355Gт т/час.
GВ1,2=63,029 т/час.
2.8.Расчёт деаэратора питательной воды.
р
ис.

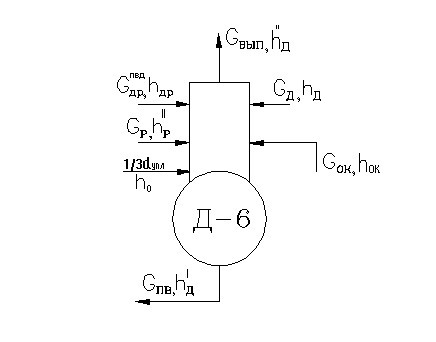

2.5. Расчётная схема деаэратора питательной
воды.

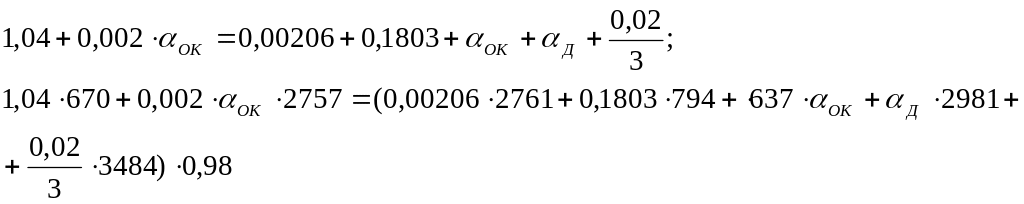

Составим уравнение материального баланса:
.
Уравнение теплового баланса:
Решив систему уравнений, получим :
ок =0,852
д=-0,0007(т.е. вода в деаэраторе практически не греется, поэтому уменьшим температуру воды на выходе из верхнего ПНД с 151С до 143С, тогда h24=602,37).
П
ересчитаем
систему уравнений:
ок =0,84
д=0,013.
